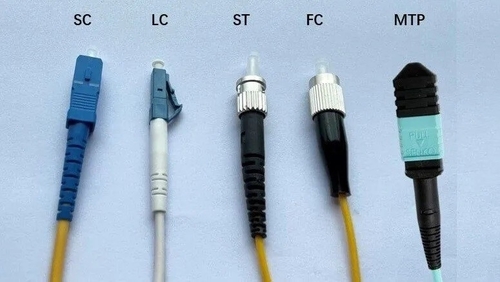

các loại kết nối sợi

• Kích thướcCác đầu nối LC là các đầu nối nhỏ, có kích thước khoảng một nửa so với đầu nối SC. Kích thước nhỏ gọn này làm cho chúng lý tưởng cho các cài đặt mật độ cao nơi không gian hạn chế.
• Cơ chế khóa: Các đầu nối LC sử dụng một cơ chế khóa tương tự như của RJ45
• Các đầu nối trong cáp Ethernet.
• Kích thước của dây thừng: Các đầu nối LC thường có một vít 1,25mm, nhỏ hơn vít 2,5mm được sử dụng trong các đầu nối SC.
• Ứng dụng: Các đầu nối LC được sử dụng rộng rãi trong các ứng dụng khác nhau, bao gồm trung tâm dữ liệu, mạng viễn thông và kết nối internet tốc độ cao.
• Một chế độ và đa chế độ: Các loại kết nối sợi LC có sẵn trong cả haiđơn chế độ và đa chế độcác phiên bản, làm cho chúng linh hoạt cho các loại cáp quang khác nhau.
• Cấu hình Duplex: Các loại kết nối sợi LC thường được sử dụng trong cấu hình kép, cho phép truyền và nhận dữ liệu qua hai sợi.
• Hiệu suất cao: Các đầu nối LC được biết đến với sự mất mát chèn thấp và mất mát trả lại cao, làm cho chúng phù hợp với truyền dữ liệu tốc độ cao.

Nhìn chung, các loại kết nối sợi LC là một lựa chọn phổ biến cho các mạng sợi quang hiện đại do kích thước nhỏ, hiệu suất đáng tin cậy và tương thích với các ứng dụng và loại sợi khác nhau.

Bộ kết nối ST:

Các loại kết nối sợi ST, viết tắt của Straight Tip Connector, cũng là một trong những loại kết nối sợi được sử dụng rộng rãi trong mạng dữ liệu và viễn thông.Dưới đây là một số chi tiết quan trọng về các đầu nối ST:

• Thiết kế: Các kết nối ST có hình trụ với cơ chế nối kiểu bayonet. Chúng được biết đến với kết nối mạnh mẽ và an toàn.
• Kích thước của dây thừng: Các đầu nối ST thường sử dụng một vít gốm 2,5 mm, điều này sắp xếp và bảo vệ các đầu cáp quang trong khi kết nối.
• Cơ chế khóa: Các loại kết nối sợi ST có cơ chế xoay và khóa. Để kết nối hoặc ngắt kết nối, bạn chỉ cần xoay kết nối vào vị trí hoặc thả nó bằng cách xoay theo hướng ngược lại.
• Ứng dụng: Các đầu nối ST đã từng rất phổ biến trong các ứng dụng mạng, đặc biệt là trong các mạng Ethernet đầu tiên.Trong khi chúng đã được thay thế phần lớn bởi các đầu nối nhỏ hơn như LC và SC trong các thiết bị mới hơn, Các kết nối ST vẫn được tìm thấy trong một số hệ thống cũ.
• Một chế độ và đa chế độ: Các loại kết nối sợi ST có sẵn trong cả phiên bản đơn chế độ và đa chế độ, làm cho chúng phù hợp với các loại cáp quang khác nhau.
• Độ bền: Thiết kế mạnh mẽ của các đầu nối ST làm cho chúng bền và chống lại căng thẳng cơ học, làm cho chúng phù hợp với môi trường khắc nghiệt.

Nhìn chung, các đầu nối ST đã đóng một vai trò quan trọng trong lịch sử mạng sợi quang, và mặc dù chúng ít phổ biến hơn trong các thiết bị hiện đại,chúng vẫn được sử dụng trong các ứng dụng cụ thể, nơi đặc tính của chúng có lợi..

Bộ kết nối FC

Kết nối FC, viết tắt của kết nối Fiber Channel, là một loại kết nối sợi quang được thiết kế để sử dụng trong môi trường rung động cao.

• Thiết kế: Các đầu nối FC có một thân dây, cung cấp một kết nối an toàn và ổn định.
• Kích thước của dây thừng: Các đầu nối FC thường sử dụng một vít gốm 2,5 mm, điều này sắp xếp và bảo vệ các đầu cáp quang trong khi kết nối.
• Ứng dụng: Các loại kết nối sợi FC thường được sử dụng trong truyền thông dữ liệu, viễn thông, thiết bị đo lường và hệ thống laser một chế độ.Chúng đặc biệt phổ biến trong các mạng cáp quang trước đây.
• Tiêu chuẩn hóa: Các kết nối FC đã được tiêu chuẩn hóa theo tiêu chuẩn tương tác kết nối sợi quang TIA EIA/TIA-604-4.
• Ngày nay ít phổ biến hơn: Trong khi các đầu nối FC đã từng được sử dụng rộng rãi, chúng đã trở nên ít phổ biến hơn trong các thiết bị hiện đại.cung cấp các yếu tố hình thức nhỏ hơn và phù hợp hơn cho các ứng dụng mật độ cao.

Tóm lại, các loại kết nối sợi FC được biết đến với thiết kế mạnh mẽ và phù hợp với môi trường rung động cao.chúng đang trở nên ít phổ biến hơn vì các đầu nối nhỏ gọn hơn trong các mạng quang sợi hiện đại.

Kết nối sợi MTP/MPO

MTP (Multi-Fiber Push-On) and MPO (Multi-Fiber Push-On) fiber connectors are high-density optical connectors used in data centers and telecommunications networks for efficient and reliable fiber optic connectionsDưới đây là những điểm quan trọng vềCác đầu nối MTP/MPO:

• Mật độ cao: Các đầu nối MTP / MPO được thiết kế để chứa nhiều sợi quang trong một đầu nối duy nhất. Chúng có sẵn trong các cấu hình khác nhau, chẳng hạn như 12, 24 hoặc 48 sợi trong một đầu nối duy nhất,làm cho chúng lý tưởng cho các ứng dụng đòi hỏi kết nối mật độ cao.
• Kết nối nhanh: Các đầu nối này có thiết kế đẩy, kéo ra, cho phép kết nối nhanh chóng và dễ dàng. Điều này làm giảm thời gian lắp đặt và giảm thiểu nguy cơ lỗi trong cáp quang.
• Ứng dụng: Các đầu nối MTP / MPO thường được sử dụng trong các trung tâm dữ liệu để truyền dữ liệu tốc độ cao, chẳng hạn như 40G và 100G Ethernet, cũng như trong mạng viễn thông và các môi trường mật độ cao khác.
• Loại đánh bóng: Chúng có các loại đánh bóng khác nhau, bao gồm PC (Fysical Contact), APC (Angled Physical Contact) và UPC (Ultra Physical Contact), để phù hợp với các ứng dụng và yêu cầu quang học khác nhau.
• Sự phân cực và giới tính: Các đầu nối MTP / MPO có các tùy chọn cực và giới tính cụ thể để đảm bảo sự liên kết và kết nối đúng trong các mạng quang phức tạp.
• Mô-đun: Các đầu nối MTP / MPO có thể được sử dụng với các cáp gốc và dây chuyền MTP / MPO, cho phép khả năng mở rộng và linh hoạt trong thiết kế mạng.

Tóm lại, các loại kết nối sợi MTP / MPO là các thành phần thiết yếu cho các loại kết nối sợi mật độ cao và tốc độ cao trong truyền thông dữ liệu và viễn thông hiện đại.kết nối nhanh, và hỗ trợ cho các số lượng sợi khác nhau làm cho chúng trở thành một lựa chọn phổ biến trong cơ sở hạ tầng mạng.
