Tự hỗ trợ hoàn toàn bằng điện môi(ADSS) là một loại cáp quangđủ mạnh để tự hỗ trợ giữa các cấu trúc mà không cần sử dụng các phần tử kim loại dẫn điện.Nó được sử dụng bởi tiện ích điện các công ty như một phương tiện truyền thông, được lắp đặt dọc theo các đường dây truyền tải trên không hiện có và thường chia sẻ các cấu trúc hỗ trợ giống như các dây dẫn điện.
ADSS là giải pháp thay thế cho OPGW và OPAC với chi phí lắp đặt thấp hơn.Được thiết kế đủ mạnh để lắp đặt cáp dài tới 700 mét giữa các tháp đỡ, cáp ADSS có trọng lượng nhẹ và đường kính nhỏ, giúp giảm trọng lượng của cáp và tải trọng do gió và băng đặt lên cấu trúc tháp.
Cáp được thiết kế sao cho các sợi quang thủy tinh bên trong được hỗ trợ ít hoặc không bị căng để duy trì mức suy hao quang học thấp trong suốt thời gian sử dụng của cáp.Cáp được bọc để ngăn hơi ẩm làm suy giảm sợi quang.Áo khoác cũng bảo vệ các thành phần cường độ polyme khỏi tia UV của mặt trời.
Sử dụng sợi quang đơn mode và bước sóng ánh sáng 1310 hoặc 1550 nanomet, có thể thực hiện các mạch dài tới 100 km mà không cần bộ lặp.Một sợi cáp đơn có thể mang tới 864 sợi quang.
Các chi tiết xây dựng

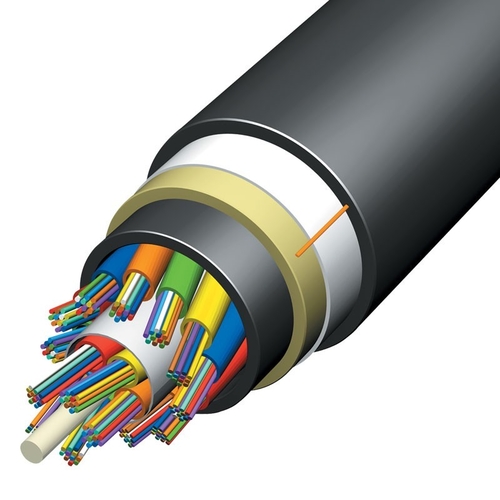

Không có dây kim loại nào được sử dụng trong cáp ADSS.Các sợi quang được hỗ trợ trong các ống đệm lỏng lẻo hoặc được sắp xếp theo cấu hình ruy băng.Để tránh căng cho sợi, hầu hết các loại cung cấp sợiơs có chiều dài chùng vượt quá so với chiều dài của cấu kiện đỡ.
Đối với các nhịp dài hơn, thiết kế phổ biến nhất có độ bền từ sợi aramid, được phủ để ngăn thấm nước.mộtthành lũythành phần cường độ sợi bao quanh một lõi được tạo thành từ nhiều ống đệm, mỗi ống chứa nhiều sợi, tất cả bao quanh một lõi nhựa.Vỏ bọc bên ngoài giúp bảo vệ khỏi nước và ánh sáng mặt trời.Một phiên bản khác bao gồm một ống trung tâm lớn chứa nhiều cấu trúc phẳng, mỏng được gọi là dải sợi;chúng bao gồm 6 hoặc 12 sợi được ép giữa các lớp vật liệu giống như băng.
Một kiểu thiết kế khác sử dụng bốn sợi thành phần chịu lực bằng nhựa được gia cố bằng thủy tinh và các ống đệm rời được nối vào một cụm và được bảo vệ bằng áo khoác.
Phụ kiện và lắp đặt
Các phụ kiện được sử dụng với cáp ADSS có thể là loại căng, được sử dụng ở các ngõ cụt khi cáp kết thúc hoặc thay đổi hướng hoặc có thể là loại treo, chỉ giữ trọng lượng của một nhịp với lực căng được truyền qua nhịp cáp tiếp theo.Các thanh gia cố được sử dụng ở các ngõ cụt và đôi khi có thể được sử dụng ở hai bên của giá đỡ hệ thống treo.Rung động aeolian do gió gây ra có thể là một yếu tố trong khoảng thời gian dài hơn vì cáp ADSS có trọng lượng nhẹ, độ căng tương đối cao và ít tự giảm chấn.Bộ giảm chấn chống rung có thể được lắp đặt trên mỗi nhịp gần các điểm hỗ trợ nếu cần.Các phụ kiện không được kẹp trực tiếp vào cáp mà phải kẹp trên các thanh gia cố để bảo vệ cáp khỏi hư hỏng về điện và cơ.Hộp đầu cuối được sử dụng để bao bọc và bảo vệ các mối nối giữa cáp ADSS và các đường chạy cáp "bên trong nhà máy".
Cáp ADSS có thể được cài đặt bằng các phương pháp đường dây trực tiếp trên đường dây truyền tải năng lượng.Cáp quang thường được hỗ trợ trên các thanh ngang thấp hơn của tháp, giúp tạo ra khoảng trống tốt với mặt đất.Khi các sợi quang được lắp đặt ở giữa tháp, cáp quang ít có khả năng chạm vào các dây dẫn mang điện.Trọng lượng và lực thấp hơn được sử dụng để lắp đặt, so với cáp kim loại, do đó có thể sử dụng thiết bị nhẹ hơn.
Kỹ thuật lắp đặt tương tự như lắp đặt dây dẫn trên cao, cẩn thận để tránh uốn cong quá chặt cáp và điều chỉnh độ võng của các nhịp riêng lẻ như đối với cáp kim loại.
Phần kết luận
Cáp ADSS lý tưởng để lắp đặt trong môi trường phân phối cũng như truyền dẫn.Do cáp ADSS cung cấp giải pháp tối ưu cho sự kết hợp rộng hơn giữa số lượng sợi quang và độ dài nhịp, nên ngày càng có nhiều nhà thiết kế hệ thống cáp trên không có xu hướng áp dụng chúng cho viễn thông, như tiện ích điện, công ty viễn thông.Svà các nhóm mạng riêng.kết hợp tiện lợi
