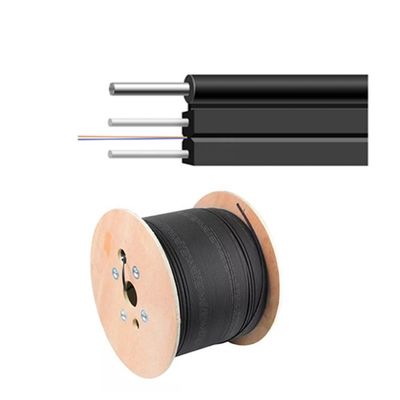

Cáp thả sợi quang SM G657A1 với áo khoác đen LSZH
Được làm bằng vỏ bên ngoài, sợi quang và thành viên sức mạnh (thép / FRP)
Kịch bản ứng dụng
Đường dây một phần trong nhà
FTTH sợi quang đến nhà, thiết bị đầu cuối người dùng
trục dọc, dây dẫn xây dựng
Đặc điểm kỹ thuật
Sợi quang bền chống uốn cong cung cấp băng thông lớn hơn và tăng tính năng truyền mạng.
Thiết kế cắt ngang hình bướm được bảo vệ bằng lớp vỏ bên ngoài LSZH hoặc PVC
Sợi quang bền chống uốn cong cung cấp băng thông lớn hơn và tăng tính năng truyền mạng
Sợi quang dễ tháo rời, nhẹ, kích thước nhỏ và có thiết kế rãnh độc đáo giúp dễ dàng lắp đặt và bảo trì kết nối.
Thông số kỹ thuật chung
| Loại cáp | FTTH ((Drop Cable) |
| Loại sợi | SM G657A1/ SM G657A2 |
| Ứng dụng | FTTH, LAN |
| Phương pháp lắp đặt khuyến cáo | Không khí |
| Môi trường | Trong nhà |
| Phạm vi nhiệt độ | -40°C đến 70°C |
Thông số kỹ thuật về sợi
| Phong cách sợi | Đơn vị |
SM |
SM |
SM |
||
| tình trạng | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| làm suy giảm | dB/km | ≤ 0,36 / 0.23 | ≤ 0,35/0.21 | ≤ 0,35/0.21 | ||
| Phân tán | 1310nm | Ps/(nm*km) | ≤ 18 | ≤ 18 | ≤ 18 | |
| 1550nm | Ps/(nm*km) | ≤ 22 | ≤ 22 | ≤ 22 | ||
| Độ dài sóng phân tán bằng không | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| Độ nghiêng phân tán bằng không | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD Tối đa sợi riêng lẻ | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| Giá trị liên kết thiết kế PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| Độ dài sóng cắt của sợi λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| Độ dài sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | Ừm. | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| Bước ((trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Sự bất thường trên chiều dài sợi và sự gián đoạn điểm | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Tỷ lệ phân tán ngược khác biệt | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | ||
| Lỗi đồng tâm lớp phủ/cháp | Ừm. | ≤120 | ≤120 | ≤120 | ||
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.5 | ≤0.5 | ||
| Curl ((radius) | Ừm. | ≥ 4 | ≥ 4 | ≥ 4 | ||
Tiêu chuẩnCmùiTôi...xác nhậnFIber
| Không, không. | 1 | 2 | 3 | 4 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu |
CápDthế
| Điểm | Mô tả |
| Số mẫu | GJXH/GJFXH |
| 1Số lượng chất xơ | 1 lõi, 2 lõi, 4 lõi |
| 2. Chuẩn mực cáp | 3.0*2.0mm |
| 3. Trọng lượng cáp | 11.5kg/9.5kg |
| 4. Thành viên sức mạnh | |
| - Vật liệu | Thép/FRP |
| - Chiều kính | 0.45mm |
| 5.Vỏ bên ngoài | |
| - Vật liệu | LSZH (Mắc/trắng) |
| 6. Đánh dấu vỏ | |
| - Loại đánh dấu | In laser |

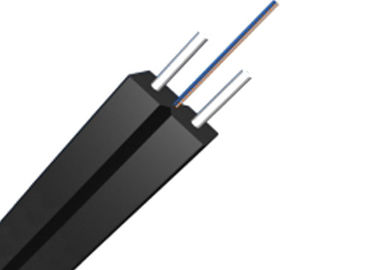

CápScấu trúc
Hiệu suất cáp
| Các mục | Mô tả | |
| Phạm vi nhiệt độ lắp đặt | -20--+60°C | |
| Nhiệt độ vận hành và vận chuyển | -40-+70°C | |
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D |
| ngắn hạn | 20D | |
| Độ bền kéo được phép ((N) | Mãi dài | 60 |
| ngắn hạn | 100 | |
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 500 |
| ngắn hạn | 1000 | |
| Các mục | Mô tả | |
| Chiều dài cáp | 1km hoặc 2km mỗi cuộn | |
| Vật liệu đóng gói | trống+hộp | |
| Kích thước bao bì | 1km | 31.5*21*32.5cm |
| 2km | 34.5*28*35cm | |
Cáp được cung cấp theo chiều dài được chỉ định trong PI hoặc theo yêu cầu.Độ kính thùng tối thiểu của trống sẽ không ít hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được niêm phong bằng nắp bảo vệ nhựa để ngăn chặn nước thâm nhập.Báo cáo kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho mỗi sợi được gắn bên trong trống.
