Ống dẫn ngoài trời và lắp đặt trên không băng thép cáp quang bọc thép
Thông số kỹ thuật này bao gồm các yêu cầu thiết kế về tiêu chuẩn cấu trúc, cơ học, vật lý và hiệu suất đối với việc cung cấp cáp quang.Các tính năng được mô tả trong tài liệu này nhằm cung cấp thông tin về hiệu suất của cáp quang.
Cáp Sđánh dấu sức khỏe
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
b.Năm của nhà sản xuất
c.Loại cáp và sợi quang
đ.Dấu chiều dài (in trên mỗi mét bình thường)
đ.Hoặc như yêu cầu của khách hàng.
thông số kỹ thuật
| Loại cáp | GYTS |
| Loại sợi | G652D |
| Ứng dụng | Truyền thông đường dài, LAN |
| Các phương pháp cài đặt được đề xuất | ống dẫn hoặc trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70℃ |
Thông số kỹ thuật sợi
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm |
1310nm 1383nm 1550nm |
＜0,35 ＜0,35 ＜0,22 |
dB/km dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán |
1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ |
Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
Tiêu chuẩnCmàu sắcTÔInhận dạng củaChất xơ
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | đá phiến | Trắng |
| KHÔNG. | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu đỏ | Đen | Màu vàng | màu tím | Hồng | nước |

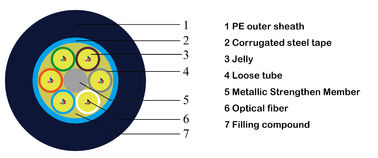

CápThiết kế
| Mục | Sự miêu tả | ||||||||||
| mẫu số | GYTS | ||||||||||
| 1. Số lượng sợi | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. Đường kính cáp (MM) | 8,8 ± 0,2 | 9,1 ± 0,2 | 9,6 ± 0,2 | 10,2 ± 0,2 | 11,7 ± 0,2 | 14,2 ± 0,2 | |||||
| 3. Trọng lượng cáp (KG) | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. Thành viên Trung Tâm Sức Mạnh | |||||||||||
| -Vật liệu | dây thép | ||||||||||
| -Đường kính | 1,4mm | 2.0mm | |||||||||
| -PE vỏ bọc | KHÔNG | Đúng | |||||||||
| 5. Ống lỏng lẻo | |||||||||||
| -Vật liệu | PBT | ||||||||||
| -Loại hợp chất làm đầy | Thạch | ||||||||||
| -KHÔNG.của ống lỏng lẻo | 1 | 2 | 4 | 3 | 4 | 6 | số 8 | 12 | |||
| 6. Chất độn | |||||||||||
| -Vật liệu | PP | ||||||||||
| -KHÔNG.của chất độn | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. Lắp ráp ống | |||||||||||
| -Bố trí ống | 1+5 | 1+6 | 1+8 | 1+12 | |||||||
| -Loại dây buộc | SZ | ||||||||||
| 8. Hệ thống chặn nước | |||||||||||
| -Vật liệu | làm đầy hợp chất | ||||||||||
| 9. Áo giáp | |||||||||||
| -Vật liệu | Băng thép | ||||||||||
| 10. Vỏ ngoài | |||||||||||
| -Vật liệu | Thể dục | ||||||||||
| -Độ dày | 1,5mm ± 0,2mm | ||||||||||
| 11. Đánh dấu vỏ bọc | |||||||||||
| -Loại đánh dấu | in laser | ||||||||||
Thuộc tính cáp
| Mục | Sự miêu tả | |
| Độ bền kéo (N) | dài hạn | 600 |
| Thời gian ngắn | 1500 | |
| Nghiền(N/100mm) | dài hạn | 300 |
| Thời gian ngắn | 1000 | |
| tối thiểuBán kính uốn cong | tĩnh | 10D |
| Năng động | 20D | |
| Phạm vi nhiệt độ (℃) | Hoạt động | -40℃ - +70℃ |
| Cài đặt | -10℃ - +60℃ | |
| Kho | -40℃ - +70℃ | |
Hiệu suất cáp
| Mục | thử nghiệm | Phương pháp kiểm tra | Kết quả kiểm tra |
| 1 |
Sức căng IEC 60794-1-E1 |
Tải trọng căng thẳng: 1500N Thời gian: 1 phút Chiều dài cáp: ≥50m |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 2 |
Sự va chạm IEC 60794-1-E4 |
Chiều cao: 1m Trọng lượng: 1kg Điểm va chạm: ≥5 Chu kỳ tác động: thuê 3 chu kỳ mỗi điểm |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 3 |
Uốn lặp đi lặp lại IEC 60794-1-E6 |
Đường kính uốn: 25X đường kính ngoài của cáp Tải trọng áp dụng: 25kg Chu kỳ uốn: 30 lần Tốc độ uốn: 1 chu kỳ mỗi 2 giây |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 4 |
xoắn IEC 60794-1-E7 |
Chiều dài xoắn: 1m Tải trọng áp dụng: 25kg Góc xoắn: ±90 hoặc +180 Chu kỳ xoắn: ≥10 lần |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 5 |
Thấm nước IEC 60794-1-F5B |
Chiều cao nước: 1m Chiều dài cáp: 3m Giữ thời gian: 24 giờ |
Không có nước rò rỉ từ đầu đối diện của cáp |
| 6 |
Nhiệt độ IEC 60794-1-F1 |
Bước nhiệt độ: +20°C->-40°C°C >+70°C->+20°C Giữ thời gian: 24 giờ mỗi bước Chu kỳ: 2 lần |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 7 |
dòng chảy hợp chất IEC 60794-1-E14 |
Chiều dài mẫu: 30cm Giữ thời gian: 24 giờ |
Không có dòng chảy hỗn hợp |
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ không thể trả lại riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bọc hoàn toàn bằng một lớp bọc nhiệt được buộc chặt vào cáp bằng dây đai đóng gói.Tấm bọc này có thể tái sử dụng và cung cấp khả năng chống nhiệt và tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng mũ bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
