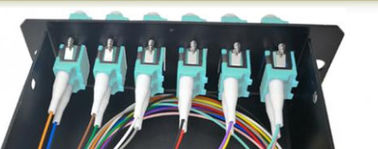

MPO - LC lạnh - cuộn thép sợi quang hộp phân phối 50 / 125 OM3 tải với tấm vá
Mô tả MPO
MPO (Multi-fiber Push On) được gọi chung là đầu nối dòng MT.Các lõi của loạt MT được sử dụng để kết nối chính xác giữa các lỗ hướng dẫn của lõi và chân hướng dẫn (còn được gọi là kim PIN) trên lõi của loạt MT. MPO có thể có thiết kế 2 ~ 12 lõi, lên đến 24 lõi, và đầu nối thường được sử dụng nhất là lõi 8 và lõi 12.Nó được sử dụng rộng rãi trong các ứng dụng kết nối của FTTX và 40/100G SFPH-LIN công ty, với hơn 10 năm kinh nghiệm quản lý sản xuất,có thể cung cấp một loạt các máy nhảy MPO chuyển đổi và không kết nối lạiThông qua một nhánh (tròn hoặc vuông), một nhánh của 2 ~ 24 lõi 0.9 hoặc 2 cáp quang có thể được chuyển.Loại đầu kết nối được chỉ định bởi khách hàng, chiều dài và các yêu cầu khác được lựa chọn bởi khách hàng. Các sản phẩm đáp ứng các yêu cầu của Telcordia-GR-326, IEC và Rohs.
Mô tả băng MPO
Các mô-đun MPO Cassette cung cấp chuyển đổi an toàn giữa MPO và các đầu nối riêng biệt LC hoặc SC.Chúng được sử dụng để kết nối các xương sống MPO với vá LC hoặc SC.Hệ thống mô-đun cho phép triển khai nhanh cơ sở hạ tầng trung tâm dữ liệu mật độ cao cũng như cải thiện khắc phục sự cố và cấu hình lại trong quá trình di chuyển, thêm và thay đổi.có thể được lắp đặt trong khung 1U hoặc 4U 19 ′′ đa khe.
MPO Cassette chứa các fan-out MPO-LC được kiểm soát và thử nghiệm tại nhà máy để cung cấp hiệu suất quang học và độ tin cậy.Các phiên bản MPO Elite và LC hoặc SC Premium mất mát thấp được cung cấp với mất mát chèn thấp cho các mạng tốc độ cao đòi hỏi ngân sách điện năng.
Tính năng và ứng dụng
Mức mất tích chèn thấp
Đường dây LAN giữa các tòa nhà khác nhau trong doanh nghiệp
Khả năng hoán đổi và cắm tốt
Kết nối liên kết quang trong các thiết bị hoạt động quang học
một loạt các thực tiễn MPO
Các dây trong cơ sở truyền thông và dây trong hộp dây
Trọng tâm chèn chất lượng cao, sắp xếp chính xác kim PIN
Kết nối tín hiệu ánh sáng trong khu dân cư, khu công nghiệp và tòa nhà thương mại
Tiêu chuẩn Telcordia GR-326RCORE
Hệ thống dây chuyền xây dựng dày đặc
Đáp ứng các yêu cầu của ROHS
Hệ thống truyền thông sợi quang, mạng truyền hình cáp, mạng viễn thông.
Các bản vẽ có thể được cung cấp để cung cấp MTP
Mạng khu vực đô thị, mạng khu vực rộng, FTTX
| Điểm | Thông số kỹ thuật |
| Loại kết nối | MPO |
| Sợi | SM ((PC) hoặc OM3 MM |
| Độ dài sóng hoạt động | 850nm, 1300nm |
| Độ dài sóng thử nghiệm | 850nm, 1300nm |
| Làm bóng bề mặt cuối | PC |
| Mất tích nhập | MPO:Thông thường ≤ 0,40dB,Max ≤ 0,75dB |
| Lợi nhuận mất mát | ≥50dB |
| Loại sợi phù hợp | MPO:Ribborn hoặc Bundle type cable |
| Khả năng lặp lại | ≤0,10dB |
| Khả năng trao đổi | ≤0,20dB |
| Độ bền | 500 giá trị thay đổi điển hình là ≤0,20dB |
| Kéo thẳng đứng | ≥ 120N (ngoại trừ cáp quang 0,9mm) |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
