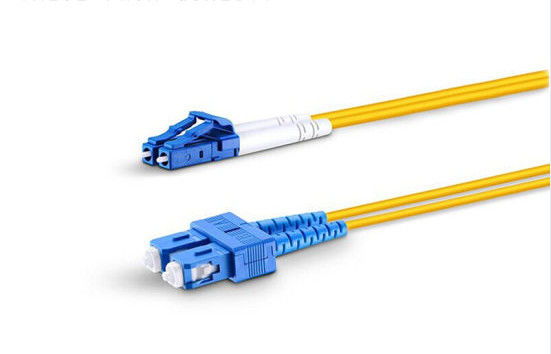

SC-LC Single-Mode Fiber Optic Patch Cord
Mô tả sản phẩm
Chúng tôi cung cấp một loạt các cáp vá, được thiết kế và sản xuất cho các ứng dụng mạng đòi hỏi khắt khe.Cả hai đầu được kết thúc bằng một kết nối hybrid hiệu suất cao hoặc loại đơn bao gồm một SC, ST, FC, LC, MU, MTRJ, E2000, đầu nối DIN đơn giản và hai chiều.
Tiêu chuẩn tuân thủ
.Telcordia (trước đây là Bellcore) GR-326-CORE Yêu cầu chung cho các đầu nối quang đơn chế độ và các bộ Jumper.
.IEC 874-1 Thông số kỹ thuật chung cho các đầu nối và cáp sợi quang
.ANSI/TIA-568-C.3, ISO/IEC 11801 Phiên bản thứ 2, CENELEC EN 50173, UL94V-0
.Tỷ lệ chống cháy của cáp: OFNR hoặc tiêu chuẩn IEC60332-3.
Đặc điểm
.100% được thử nghiệm về hiệu suất quang học (Insertion Loss Customer specified length & Return Loss)
.Màu tiêu chuẩn là vàng, cam, Aqua hoặc tím, màu khác có sẵn theo yêu cầu
.áo khoác bên ngoài cáp có sẵn trong PVC, Khói thấp Zero Halogen (LSZH)
.Có sẵn các loại đầu nối PC, UPC, APC
.Chốt kim loại gốm 2.5mm tập trung cao cho FC, ST, SC và chốt kim loại gốm 1.25mm cho LC và MU
.Có sẵn trong G652D, G657A, OM1, OM2, OM3 và OM4
.Biểu tượng vị trí A/B
.Có sẵn với kích thước 0,9mm, 1,6mm, 1,8mm, 2,0mm, 3,0mm
Dữ liệu cơ khí, môi trường và vật liệu
| Phạm vi chế độ | Đơn hoặc đa chế độ |
| Loại cáp | Đường dây Zipplex hoặc Duplex |
| Phong cách kết nối | SC, FC, ST, LC, MU, MTRJ, DIN |
| Loại giao diện sơn hoặc lưỡi liễu | PC, UPC, APC |
| Chiều kính cáp | 0.9mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm |
| Chiều dài | Độ dài tiêu chuẩn & tùy chỉnh |
| Thành viên lực lượng | Vải Aramid |
| áo khoác bên ngoài | PVC hoặc LSZH |
| Chiều dài lắp ráp cáp (< 15 mét) | -0/+100mm |
| Chiều dài lắp ráp cáp (> 15 mét) | -0/+10% |
| Màu áo khoác (Multimode: OM1 & OM2) | Cam |
| Màu áo khoác (Multimode: OM3) | Aqua |
| Màu áo khoác (Multimode: OM4) | Aqua hoặc màu tím |
| Màu áo khoác (Chế độ đơn: G652D & Gb57A) | Màu vàng |
| Độ bền | 500 chu kỳ ((tăng 0,2 dB tối đa), 1000 chu kỳ mate/demate |
| Tiếp tục điều hành. | -20C đến +70C/+85C (bọc thép) |
| Nhiệt độ lưu trữ. | -40C đến +85C |
| Sự tập trung của dây thừng | < 1μm, khác Ferrule Concentricity < 1μm |
| Độ ẩm (FOTP-5) | 90-95% ở 40°C |
| Sức mạnh của cơ chế nối (FOTP-185) | 33 N ở 0° trong 5 giây |
| Cài giữ cáp (FOTP-6) | 50 N ở 0° trong 5 giây. |
| Phong cách (FOTP-36) | 15 N ở 0° 5 vòng, 10 chu kỳ |
| Flex (FOTP-1) | 00,5 kg ở 25 cm, +90° đến -90°, 100 chu kỳ |
| Loại sợi | Tối đa. Đảm giảm (dB/km) | Min.Overfill khởi động Phạm vi băng thông (Mhz.km) |
Tối thiểu.Gigabit Ethernet Khoảng cách liên kết (m) |
||||||
| Gigabit | 10Gigabit | ||||||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | 850nm | 1300nm | 850nnm | |
| OM1 62,5/125μm | ≤2.7 | ≤0.6 | - | - | ≥ 500 | ≥ 600 | 275 | 550 | - |
| OM2 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥ 500 | ≥ 500 | 750 | 600 | 150 |
| OM3 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥ 1500 | ≥ 500 | 1000 | 600 | 300 |
| OM4 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥3500 | ≥ 500 | 1100 | 600 | 550 |
| G652D 9/125μm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125μm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
| Điểm | Chế độ đơn | Multimode | ||||
| PC | UPC | APC | 62.5/125 | 50/125 | 50/125 10G | |
| Thêm mất mát / kết nối (một sợi) | 0.2dB tối đa. (0.15dB điển hình) | 0.3dB tối đa. (0.25dB điển hình) | ||||
| Lợi nhuận mất mát | ≥ 45 dB | ≥ 50 dB | ≥ 60 dB | N.A | ||
| Dây kết nối mất tích / MTRJ | 0.5dB tối đa. (0.45dB điển hình) | 0.5dB tối đa. (0.45dB điển hình) | ||||
| Nỗ lực kéo | ≥ 98N | ≥ 98N | ||||
| AA | BB | C | D | E | F | G | CL |
| Bộ kết nối Loại |
Kết nối T ype |
Loại sợi | Số lượng sợi | Giày phù hợp cho đường kính cáp |
Chiều dài | áo khoác Vật liệu |
áo khoác Màu sắc ((CL) |
| FP,SP, SA,LP |
FP,SP, SA,LP |
OM1= 62,5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
SX=Simplex DX=Duplex 4F=4 lõi 6F=6 lõi 12F=12 lõi |
09= 0,9mm 16=1,6mm 20=2,0mm 30=3,0mm |
0015=1,5M 0200=20M |
1=PVC 2=LSZH 3=PE |
Như đã ghi trong Biểu đồ mã màu |
| Mã | Bộ kết nối | Mã | Bộ kết nối | Mã | Bộ kết nối | Mã | Bộ kết nối | Mã | Bộ kết nối | Mã | Bộ kết nối |
| FP | FC/PC | FA | FC/APC | LP | LC/PC | LA | LC/APC | MU | MU | DN | DIN |
| SP | SC/PC | SA | SC/APC | TP | ST/PC | TA | ST/APC | MT | MTRJ | E2 | E2000 |
Mã màu
| Số phần | Mô tả |
| PC-SP-L.A.G652DSX3000302Vâng. | SC/PC-LC/APC dây cắm sợi quang, G652D, Simplex, 3.0mm, LSZH, vàng, 3M. |
