Cáp quang sợi quang chôn trực tiếp lỏng lẻo của GYTA53
Hướng dẫn của cáp quang bọc thép GYTA là chế độ đơn hoặc đa chế độ được chèn vào ống lỏng lẻo bằng nhựa cao của moudle.Làm đầy vật liệu chặn mụn cóc trong ống.Một thành phần cường độ kim loại duy nhất ở giữa cáp, thêm một lớp vỏ bọc polyetylen trên đó cho một số lõi cáp quang (nếu cần).ống lỏng lẻo và hợp chất làm đầy được buộc chặt với cuộn thành viên cường độ kim loại ở giữa thành cáp hình trụ.Được đóng gói bằng vỏ PE sau băng nhựa Al bọc thép. Được đóng gói bằng vỏ PE sau thép polyetylen bọc thép kép.

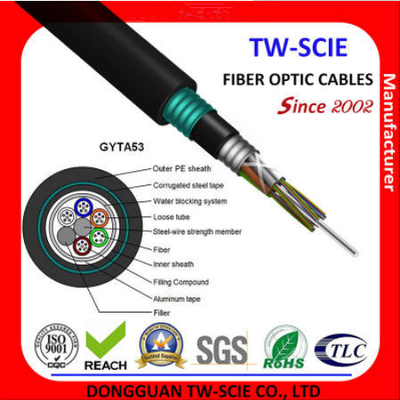

Mô tả cáp từ trong ra ngoài
1. chất xơ
2. Thành viên tăng cường dây thép
3. ống lỏng
4. vỏ bọc bên trong
5. hệ thống chặn nước
6. hợp chất làm đầy
7. băng thép sóng
8. vỏ ngoài
Đặc trưng
1. Tăng cường băng thép.
2. Chất độn bảo vệ băng thép sợi ống được yêu thích.
3. Hiệu suất cơ học và môi trường tuyệt vời.
4. Cấu trúc nhỏ gọn. trọng lượng nhẹ.
5. Cài đặt thuận tiện và vận hành đơn giản.
6. Hệ thống ngăn nước tốt.
7. Vỏ bọc PE đôi.
Ứng dụng
1. Phân phối chôn trực tiếp ngoài trời hoặc ống dẫn.
2. Truyền thông mạng cục bộ và đường dài.
Chi tiết cấu tạo cáp
|
Mặt hàng |
Sự miêu tả |
||||||
|
Số sợi |
2-144lõi |
||||||
|
Chất xơ |
kiểu |
G652D/G657A/OM1/OM2/OM3/OM4 |
|||||
|
đường kính |
250µm |
||||||
|
thành viên sức mạnh |
vật chất |
Băng thép và kính điện tử |
|||||
|
vỏ bọc bên trong |
vật liệu |
Thể dục |
|||||
|
đường kính |
/ |
||||||
|
vỏ bọc bên ngoài |
vật liệu |
Thể dục |
|||||
|
đường kính |
12,5~16,5mm |
||||||
|
Kích thước cáp (Chiều cao * chiều rộng) |
/ |
||||||
|
trọng lượng cáp |
155~255kg±1kg |
||||||
|
Phạm vi nhiệt độ cài đặt (ºC) |
-20+60 |
||||||
|
Nhiệt độ vận hành và vận chuyển (ºC) |
-40+70 |
||||||
|
Bán kính uốn tối thiểu (mm) |
dài hạn |
10D |
|||||
|
uốn tối thiểu |
Thời gian ngắn |
20D |
|||||
|
tối thiểu cho phép |
dài hạn |
3000 |
|||||
|
tối thiểu cho phép |
Thời gian ngắn |
4000 |
|||||
|
Tải trọng nghiền nát (N/100mm) |
dài hạn |
300 |
|||||
|
Tải trọng nghiền nát (N/100mm) |
thời gian ngắn |
1000 |
|||||
|
phong cách sợi |
Đơn vị |
SM |
SM |
MM |
MM |
MM |
|
|
tình trạng |
bước sóng |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
sự suy giảm |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0,36/0,23 |
0,34/0,22 |
3.0/1.0 |
---- |
---- |
|||
|
phân tán |
1550nm |
ps/(nm*km) |
---- |
≤18 |
---- |
---- |
phân tán |
|
1625nm |
ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
Băng thông |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Băng thông |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
Bước sóng phân tán bằng không |
bước sóng |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
Độ dốc phân tán bằng không |
bước sóng |
≤0,092 |
≤0,091 |
---- |
---- |
---- |
|
|
PMD Sợi cá nhân tối đa |
|
≤0,2 |
≤0,2 |
---- |
---- |
≤0,11 |
|
|
Giá trị liên kết thiết kế PMD |
Ps(nm2*k |
≤0,12 |
≤0,08 |
---- |
---- |
---- |
|
|
Bước sóng cắt sợi quang λc |
bước sóng |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
ngắt cáp |
bước sóng |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
ô |
9,2+/-0,4 |
9,2+/-0,4 |
---- |
---- |
---- |
|
1550nm |
ô |
10,4+/-0,8 |
10,4+/-0,8 |
---- |
---- |
---- |
|
|
số |
|
---- |
---- |
0,200+/ |
0,275+/-0. |
0,200+/-0 |
|
|
Bước (có nghĩa là hai chiều |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
|
|
Bất thường trên chất xơ |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
|
|
|
|
|
|
|
|
|
|
|
gián đoạn |
|||||||
|
Sự khác biệt tán xạ ngược |
dB/km |
≤0,05 |
≤0,03 |
≤0,08 |
≤0,10 |
≤0,08 |
|
|
suy giảm đồng nhất |
dB/km |
≤0,01 |
≤0,01 |
|
|
|
|
|
lõi dimater |
ô |
|
|
50+/-1.0 |
62,5+/-2,5 |
50+/-1.0 |
|
|
đường kính ốp |
ô |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
|
|
Tấm ốp không tròn |
% |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
đường kính lớp phủ |
ô |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
lớp phủ/chaffinch |
ô |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
|
|
Lớp phủ không tròn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
|
|
Lỗi đồng tâm lõi/lớp phủ |
ô |
≤0,6 |
≤0,6 |
≤1,5 |
≤1,5 |
≤1,5 |
|
|
Curl (bán kính) |
ô |
≤4 |
≤4 |
---- |
---- |
---- |
|
Lưu ý: Bảng dữ liệu này chỉ có thể là tài liệu tham khảo chứ không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với nhân viên bán hàng của chúng tôi
để biết thêm thông tin chi tiết.
