ThêmThông số kỹ thuật cho cáp sợi quang
Hình ảnhSợi Đặc điểm
Các đặc điểm quang học, hình học, cơ học và môi trường của ITU-T G.652D sợi quang phải phù hợp với bảng dưới đây:
| Đặc điểm | Các giá trị cụ thể | Đơn vị | ||
| Đặc điểm quang học | ||||
| Chiều kính trường chế độ | ở 1310nm | 9.1±0.5 | μm | |
| ở 1550nm | 10.3 ± 0.7 | mm | ||
| Tỷ lệ suy giảm | ở 1310nm | ≤0.36 | dB/km | |
| ở 1550nm | ≤0.23 | dB/km | ||
| Sự không đồng nhất của sự suy giảm | ≤0.05 | dB | ||
| Độ dài sóng phân tán bằng không (λ0) | 1300 ¥1324 | nm | ||
| Độ nghiêng phân tán tối đa bằng không (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| hệ số phân tán chế độ phân cực (PMD)Q) | ≤0.2 |  |
||
| Độ dài sóng cắt (λ)cc) | ≤1260 | nm | ||
| Tỷ lệ phân tán | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤ 18 | ps/(nm·km) | ||
| Chỉ số khúc xạ nhóm hiệu quả (N)eff) | ở 1310nm | 1.466 | - Không. | |
| ở 1550nm | 1.467 | - Không. | ||
| Đặc điểm hình học | ||||
| Chiều kính lớp phủ | 125.0±1.0 | μm | ||
| Không hình tròn lớp phủ | ≤1.0 | % | ||
| Chiều kính lớp phủ | 245.0±10.0 | μm | ||
| Lỗi đồng tâm lớp phủ | ≤120 | μm | ||
| Lớp phủ không hình tròn | ≤ 6.0 | % | ||
| Lỗi đồng tâm lớp phủ lõi | ≤0.8 | μm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤120 | μm | ||
| Đặc điểm cơ khí | ||||
| Curling | ≥ 4 | m | ||
| Khả năng chống căng thẳng | ≥ 0.69 | GPa | ||
| Sức mạnh của dải phủ | Giá trị trung bình | 1.0-5.0 | N | |
| Giá trị đỉnh | 1.3-8.9 | N | ||
| Mất độ uốn nắn vĩ mô | F60mm, 100 vòng tròn, ở 1550nm | ≤0.05 | dB | |
| F32mm, 1 vòng tròn, ở 1550nm | ≤0.05 | dB | ||
Đặc điểmcủaCáp
Xây dựng cáp và Parameter

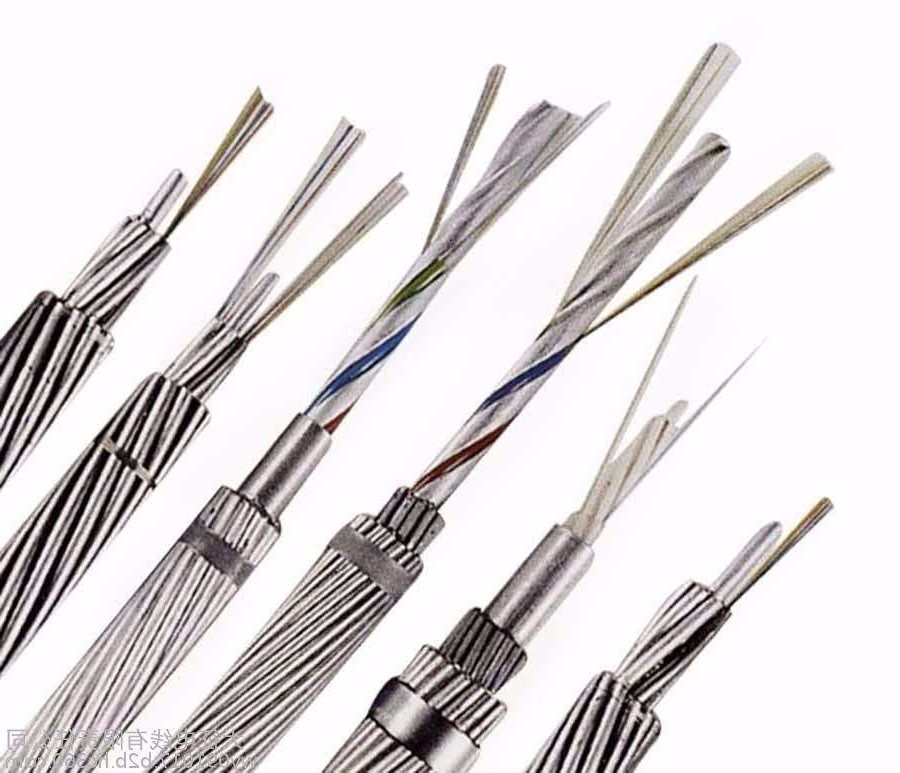

Sợi dây đất trên không được làm bằng dây thép nhôm (AS) và ống thép không gỉ chứa sợi quang.
Màn cắt ngang của OPGW
| Cấu trúc | Vật liệu | Không, không. | Chiều kính vật liệu | ||
| Sợi | G.652D | 48 | |||
| Trung tâm | 20% dây AS | 1 | Chiều kính | 4.0mm | |
| Lớp 1 | SUS Tube | 4 | Chiều kính | 4.0mm | |
| 20% dây AS | 2 | Chiều kính | 4.0mm | ||
| Lớp 2 | 20% dây AS | 12 | Chiều kính | 4.0mm | |
Thông số kỹ thuật của OPGW
| Các mục | Dữ liệu kỹ thuật | ||
| Bị mắc cạn | Trọng tâm, lớp 1, lớp 2 | ||
| Hướng thả | Lớp bên ngoài là tay phải | ||
| Chiều kính cáp (tên) | 20.0mm | ||
| Trọng lượng cáp (khoảng) | 1365kg/km | ||
| Phương tiện hỗ trợ cắt ngang | AS Wire | 188.5mm2 | |
| Độ bền kéo theo định số (RTS) | 205kN | ||
| Mô đun độ đàn hồi (E-Modulus) | 162.0kN/mm2 | ||
| Tỷ lệ kéo dài nhiệt | 13.0×10-6/K | ||
| Năng lực làm việc tối đa (40%RTS) | 82.0kN | ||
| Căng thẳng hàng ngày (EDS) (RTS) | 36.9 ~ 51.25kN | ||
| Chống DC ở 20°C | 0.442 ohm/km | ||
| Lưu lượng thời gian ngắn (1,0s, 40°C~200°C) | 13.62kA | ||
| Khả năng điện thời gian ngắn I2t | 185.4kA2s | ||
| Khoảng bán kính uốn cong tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10°C~+60°C | |
| Lưu trữ & vận chuyển | -40°C~+60°C | ||
| Hoạt động | -40°C~+80°C | ||
FIber vàLlợnTu-be CmùiTôi...dentification
Các sợi riêng lẻ và ống lỏng phải phù hợp với tiêu chuẩn TIA/EIA-598-A và mã màu như sau.
ống thép 1 (sợi số 1-12): Sợi quang đơn chế độ (SM)
Màu sắc sợi
| Không. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
Bụi thép 2 (sợi số 13-24): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (50mm pitch)
| Không. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ống thép 3 (sợi số 25-36): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (100mm pitch)
| Không. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bụi thép 4 (sợi số 37-48): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (150mm pitch)
| Không. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bao bì &Sđùi
OPGW phải được cuộn chặt chẽ và đồng đều trên một cuộn sắt gỗ mạnh phù hợp với ANSI/AA 53-1981 hoặc tương đương.Vòng quay phải được gắn bằng các vít sắt gỗ để ngăn OPGW bị hư hại trong vận chuyển thông thường., xử lý, lưu trữ và dây.
Hình vẽ cuộn
Theo chiều dài của cáp, chúng tôi chọn loại cuộn khác nhau (D,d,b,w1,w2) để tải cáp.
Môi trường & Chứng nhận
Phù hợp đầy đủ với hệ thống ISO14001, RoHS và OHSAS18001
Các khuyến nghị cài đặt
Phương pháp lắp đặt:
Chúng tôi khuyên bạn nên sử dụng IEEE Std 524-1992 và các quy trình được công ty chúng tôi khuyến cáo để lắp đặt OPGW.
