Cáp quang sợi ngoài trời tự hỗ trợ 36Core GYTC8s
Ứng dụng:
☆Được áp dụng cho việc phân phối ngoài trời.
☆. Phù hợp với ống dẫn không khí và phương pháp chôn.
☆.Truyền thông đường dài và mạng khu vực địa phương.
Đặc điểm:
☆. Thép không gỉ hoặc thép gaivanized tự nâng.
☆.Hiệu suất cơ khí và môi trường tuyệt vời.
☆. Số lượng sợi: 2-24 lõi.
Kế hoạch phân bổ sợi
| Số sợi | Số ống | Sợi mỗi ống | Loại sợi |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 F/ ống |

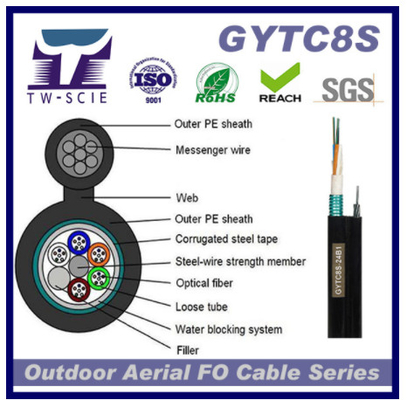

Chi tiết xây dựng cáp
| Các mục | Mô tả | |
| Số lượng sợi | 2 lõi đến 24 lõi | |
| Thành viên sức mạnh của kết nối | Vật liệu | Sợi thép kẽm |
| đường kính | 1.2 mm | |
| ống lỏng | vật liệu | PBT |
| đường kính | F2.0-2.8 | |
| Lấp dây cáp | vật liệu | Hợp chất lấp dây cáp |
| Vỏ bên ngoài | vật liệu | HDPE |
| đường kính | 1.7±0.2mm | |
Đặc điểm cơ học của cáp
| Các mục | Chiều kính cáp | Trọng lượng | |
| 2 lõi đến 24 lõi | 3.2*7.2 mm | 70 kg/km | |
| Phạm vi nhiệt độ lắp đặt | -15--+60 | ||
| Nhiệt độ vận hành và vận chuyển | -40-+70 | ||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 1500 N | ||
| Tăng suất làm việc cho phép | 600 N | ||
| Phân tích uốn cong tối thiểu ((mm) | hoạt động | 10D mm | |
| cài đặt | 20D mm | ||
| Trọng lượng bổ sung | 00,5%-0,7% | ||
| Băng | 5mm | ||
| Tốc độ gió | 35m/s | ||
Đặc điểm sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | ||
| tình trạng | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| làm suy giảm | dB/km | ≤ 0,36 / 0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||
| Phân tán | 1310nm | Ps/(nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Ps/(nm*km) | ≤ 18 | ..... | ..... | ||
| 1625nm | Ps/(nm*km) | ≤ 22 | ||||
| Dải băng thông | 850nm | MHZ. | ..... | >=400 | >=160 | |
| 1300nm | MHZ. | ..... | >=800 | >=500 | ||
| Độ dài sóng phân tán bằng không | nm | >=1302,≤1322 | ..... | ..... | ||
| Độ nghiêng phân tán bằng không | Ps ((nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD Tối đa sợi riêng lẻ | Ps√km | ≤0.2 | ..... | ..... | ||
| Giá trị liên kết thiết kế PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Độ dài sóng cắt của sợi λc | nm | >=1180,≤1330 | ..... | ..... | ||
| Độ dài sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | Ừm. | 9.2±0.4 | ..... | ..... | |
| 1550nm | Ừm. | 10.4±0.8 | ..... | ..... | ||
| Mở số (NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| Bước ((trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Sự bất thường trên chiều dài sợi và sự gián đoạn điểm | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Tỷ lệ phân tán ngược khác biệt | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ... | ... | ||
| Độ kính lõi | Ừm. | ...... | 50±1.0 | 62.5±2.5 | ||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | ||
| Lỗi đồng tâm lớp phủ/cháp | Ừm. | ≤120 | ≤120 | ≤120 | ||
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | Ừm. | ≤0.6 | ≤1.5 | ≤1.5 | ||
| Curl ((radius) | Ừm. | ≤ 4 | ..... | ..... | ||
|
Tag: cáp tự nâng, hình 8, 24 lõi.
