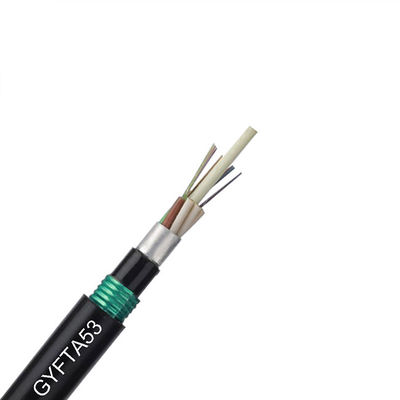

Cáp quang GYTA53 bọc thép đôi ngoài trời Cáp quang đơn mode

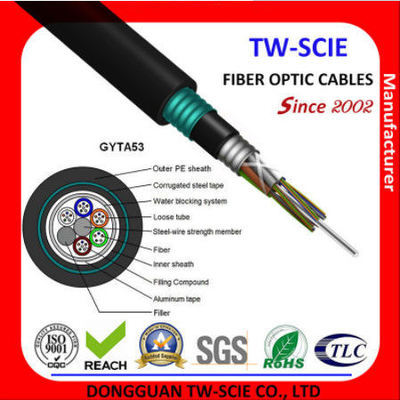

Cấu trúc của cáp quang GYTA53 là sợi quang 250µm được luồn vào một ống lỏng bằng vật liệu có mô đun cao.Ống lỏng chứa đầy hợp chất làm đầy gel.Thành viên cường độ trung tâm là thành viên cường độ kim loại.Đối với một số loại cáp quang, thành phần cường độ trung tâm cũng được ép đùn với lớp vỏ bên trong PE.Vỏ lỏng lẻo (và dây nhồi) được mắc xung quanh bộ phận chịu lực thành một lõi cáp tròn và nhỏ gọn được lấp đầy bằng vật liệu ngăn nước để bảo vệ nó khỏi sự xâm nhập của nước.(APL) được đóng gói và ép đùn theo chiều dọc với lớp vỏ PE bên trong.Và PSP được áp dụng theo chiều dọc trên vỏ ngoài PE.
Ứng dụng
1. Phân phối chôn trực tiếp ngoài trời hoặc ống dẫn.
2. Truyền thông mạng cục bộ và đường dài.
3. Hệ thống dây đa lõi trong trung tâm dữ liệu
Đặc trưng
1. Tăng cường băng thép.
2. Chất độn bảo vệ băng thép sợi ống được yêu thích.
3. Hiệu suất cơ học và môi trường tuyệt vời.
4. Cấu trúc nhỏ gọn. trọng lượng nhẹ.
5. Cài đặt thuận tiện và vận hành đơn giản.
6. Hệ thống ngăn nước tốt.
7. Vỏ kép.
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-288 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | Băng thép và kính điện tử | |||||
| vỏ bọc bên trong | vật liệu | Thể dục | |||||
| đường kính | / | ||||||
| vỏ bọc bên ngoài | vật liệu | Thể dục | |||||
| đường kính | 12,5~16,5mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 155~255kg±1kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 3000 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 4000 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 300 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Lợi ích của chúng ta:
Doanh nghiệp liêm chính cao (90% khách hàng thường xuyên).
Chất lượng cao với giá cả cạnh tranh (Một nhà sản xuất chuyên nghiệp).
thời gian giao hàng ngắn nhất
QC: ISO 9002, ROHS, UL, TIẾP CẬN.
Moq là 1KM.
Phòng thí nghiệm độc quyền
Mẫu miễn phí được cung cấp.
Tùy chỉnh.
Chất lượng & Dịch vụ của chúng tôi
CÔNG TY TNHH DONGGUAN TW-SCIEcam kết cung cấp các sản phẩm & dịch vụ cáp quang chất lượng cao nhất cho khách hàng bằng cách:
1. Luôn đáp ứng về chất lượng và hiệu suất sản phẩm;
2. Cung cấp sản phẩm và dịch vụ kịp thời để đáp ứng yêu cầu của khách hàng;
3. Đảm bảo rằng nhân viên của chúng tôi được đào tạo bài bản để họ có thể phục vụ khách hàng tốt hơn.
CHÚNG TÔI MONG CHỜ TIN TỪ BẠN !
