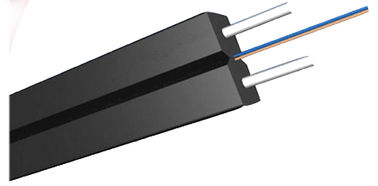

Cáp thả phẳng FTTH vỏ bọc LSZH màu đen với thành viên cường độ dây thép 2 * 0,45mm
Ứng dụng
1. Thông qua hệ thống cáp trong nhà.
2. Là bím tóc của thiết bị liên lạc.
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. Dây thép/FRP/KFRP.
3. Vỏ LSZH.
Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-24 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Đóng gói & Vận chuyển
Hồ sơ công ty
Công ty TNHH Đông Quan TW-SCIEcó hơn 20 năm kinh nghiệm sản xuất kể từ khi thành lập.Trong một thời gian dài, TW-SCIE đã thực hiện một loạt các biện pháp hiệu quả trong phát triển công nghệ, đổi mới sản phẩm, kiểm soát chất lượng, quản lý nội bộ và phát triển doanh nghiệp.Để đảm bảo chất lượng sản phẩm, công ty đã thiết lập hệ thống quản lý chất lượng ba cấp, bắt đầu từ nguồn và nhân viên quản lý, áp dụng kiểm tra chất lượng từ trên xuống, khảo sát chất lượng từ dưới lên và giám sát chất lượng 360 độ của toàn bộ hệ thống để đảm bảo không có lỗi của sản phẩm.Tinh tế truyền tải các giá trị doanh nghiệp, triết lý kinh doanh cho nhân viên, tạo nên một đội ngũ nhân viên gắn kết và trung thành cao.Ngày nay, công ty có một số lượng lớn nhân viên kỹ thuật và nhân viên quản lý giàu kinh nghiệm, tạo nền tảng vững chắc cho sự phát triển bền vững của doanh nghiệp.
lợi ích của chúng ta
1. Doanh nghiệp liêm chính cao (90% khách hàng thường xuyên).
2. Chất lượng tốt với giá EXW (Một nhà sản xuất chuyên nghiệp).
3. Thời gian giao hàng ngắn nhất (1000km FTTH chỉ cần 1 ngày).
4. QC: ISO 9002, ROHS, TIẾP CẬN.
5. MOQ là 1KM.
6. Phòng thử nghiệm độc quyền trị giá 3.000.000RMB
7. Mẫu miễn phí được cung cấp.
8. Tùy chỉnh.
Giải quyết vấn đề của bạn là ưu tiên của chúng tôi, xin vui lòng liên hệ với chúng tôi!
