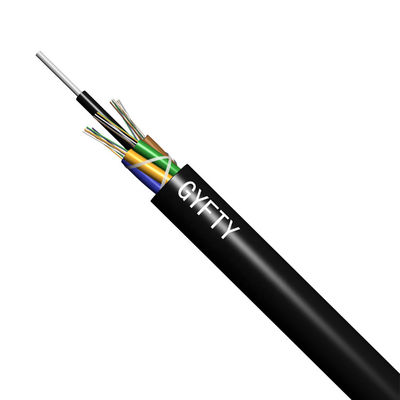

Hệ thống truyền tải điện một chế độ trên không Cáp quang lõi GYFTY 6/12/24
GYFTY FRP nằm ở trung tâm của lõi với tư cách là thành viên cường độ phi kim loại.Các ống cáp, chứa đầy hợp chất làm đầy, được mắc xung quanh bộ phận chịu lực.Hoàn thành với một vỏ bọc PE.Cáp GYFTY có sẵn từ 2 lõi đến 288 lõi.Nó được sử dụng trong khu vực điện áp cao để liên lạc đường dài.
Các ứng dụng
1. Trên không / Ống dẫn
2.Kết nối thiết bị thông tin liên lạc
3. Hệ thống dây đa lõi trong trung tâm dữ liệu
Đặc trưng
1. Hiệu suất cơ học và nhiệt độ tốt
2. Ống lỏng có độ bền cao có khả năng chống thủy phân
3. Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của chất xơ
4. Sức đề kháng và tính linh hoạt
5. Các biện pháp sau đây được thực hiện để đảm bảo độ kín nước của cáp:
6. Nhựa gia cường sợi đơn là thành viên sức mạnh trung tâm
7. Hợp chất làm đầy ống lỏng lẻo
Làm đầy lõi cáp 8.100%
Thông số kỹ thuật chung
| Loại cáp | GYFTY |
| Loại sợi | G652D |
| Ứng dụng | Truyền thông đường dài, LAN |
| Các phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃đến 70℃ |
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm |
1310nm 1383nm 1550nm |
＜0,35 ＜0,35 ＜0,22 |
dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán |
1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1.0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ |
Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
| Mục | Sự miêu tả | |
| mẫu số | GYFTY | |
| 1. Số lượng sợi | 48 | 72 |
| 2. Đường kính cáp (MM) ± 0,3 | 9.2 | 9,8 |
| 3. Trọng lượng cáp (KG) | 65 | 81 |
| 4. Thành viên Trung Tâm Sức Mạnh | ||
| -Vật liệu | FRP | |
| -Đường kính | 1,4mm | 2.0mm |
| -PE vỏ bọc | KHÔNG | |
| 5. Ống lỏng lẻo | ||
| -Vật liệu | PBT | |
| -Đường kính ngoài | 2.0mm | |
| -Độ dày | 0,3mm | |
| -Loại hợp chất làm đầy | Thạch | |
| -KHÔNG.của ống lỏng lẻo | 4 | 6 |
| 6. Chất độn | ||
| -Vật liệu | PP | |
| -Đường kính ngoài | 2.0mm | |
| -KHÔNG.của chất độn | 1 | 0 |
| 7. Lắp ráp ống | ||
| -Bố trí ống | 1+5 | 1+6 |
| -Loại dây buộc | SZ | |
| 8. Hệ thống chặn nước | ||
| -Vật liệu | làm đầy hợp chất | |
| 9. Bọc lõi | ||
| -Vật liệu | băng polyester | |
| 10. Vỏ ngoài | ||
| -Vật liệu | Thể dục | |
| -Độ dày | 1,6mm ± 0,1mm | |
| 12. Đánh dấu vỏ bọc | ||
| -Loại đánh dấu | in laser |
|
Chúng tôi có thể thiết kế bất kỳ loại cấu trúc nào tùy theo điều kiện môi trường và khả năng truyền tải, chẳng hạn như GYFTA, GYFXTY, GYFDTZA, v.v.

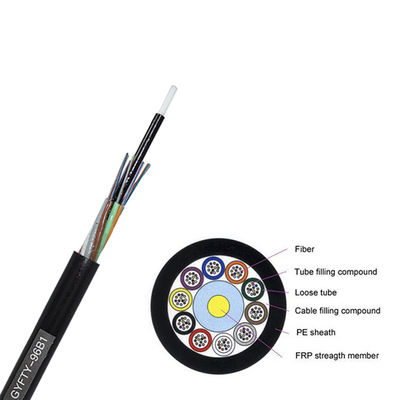

Kết cấu
Đánh dấu vỏ bọc cáp
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
b.Năm của nhà sản xuất
c.Loại cáp và sợi quang
d.Dấu chiều dài (in trên mỗi mét bình thường)
đ.Hoặc như yêu cầu của khách hàng.
