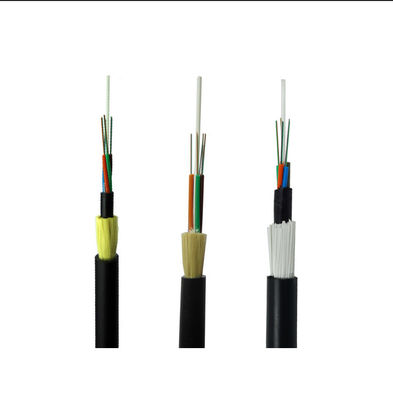

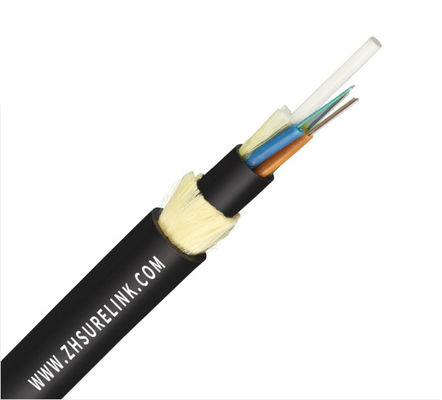

Cáp quang ADSS không kim loại tự hỗ trợ 12 lõi
Mô tả sản phẩm
Cáp chế độ đơn này 2/4/6/8/12/24/48/96 Cáp quang sợi ADSS cốt lõi phù hợp với việc lắp đặt ngoài trời.Cấu trúc bọc thép nhẹ với Amaid Yarn messenger làm cho Cáp chế độ đơn 2/4/6/8/12/24/48/96 lõi ADSS Cáp quang tự trọng lực.
Thông số kỹ thuật này bao gồm các yêu cầu của cáp sợi quang tự hỗ trợ toàn điện (ADSS) được cung cấp cho khách hàng để sử dụng bên ngoài lắp đặt.
Cáp sợi quang phải phù hợp với các yêu cầu của đặc điểm kỹ thuật này và nói chung đáp ứng các tiêu chuẩn mới nhất hoặc tốt hơn:
ITU-T G.650: Định nghĩa và phương pháp thử nghiệm cho các thuộc tính xác định tuyến tính của sợi và cáp một chế độ
ITU-T G.652.D: Đặc điểm của sợi quang đơn chế độ và cáp
IEC 60793-2-50 B1.3: Thông số kỹ thuật phần cho sợi một chế độ lớp B
IEEE Std 1222TM, Tiêu chuẩn IEEE cho cáp quang sợi tự hỗ trợ toàn điện.
Thông số kỹ thuật
Thông số kỹ thuật chung
| Loại cáp | ADSS |
| Loại sợi | G652D |
| Ứng dụng | Truyền thông đường dài, mạng LAN trong khu vực điện áp cao hoặc truy cập mạng viễn thông; |
| Phương pháp lắp đặt khuyến cáo | Hệ thống truyền tải điện, nhiều khu vực sấm sét và không tham chiếu điện từ cao |
| Môi trường | Bên ngoài |
| Phạm vi nhiệt độ | -40°C đến 70°C |
Thông số kỹ thuật về sợi
| Thông số kỹ thuật của ITU-T G.652D (B1.3) sợi quang đơn chế độ | |||
| Đặc điểm quang học | |||
| Chuỗi đường kính trường chế độ (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Độ dài sóng cắt (λcc) | ≤1260 | nm | |
| Tỷ lệ suy giảm |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Mất độ uốn nắn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0.1 | dB |
| Sự không đồng nhất của sự suy giảm | ≤0.05 | dB | |
| Tỷ lệ phân tán |
1288~1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤5.3 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Độ dài sóng phân tán bằng không | 1300~1324 | nm | |
| Độ nghiêng phân tán tối đa bằng 0 | ≤0.093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| Đặc điểm hình học | |||
| Chiều kính lớp phủ | 125.0±1.0 | μm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0.8 | μm | |
| Không hình tròn lớp phủ | ≤1.0 | % | |
| Chiều kính lớp phủ | 245.0±10 | μm | |
| Lỗi đồng tâm lớp phủ/bộ phủ | ≤120 | μm | |
| Lớp phủ không hình tròn | ≤ 8 | % | |
| Chiều kính của lớp phủ màu | 250.0±15 | μm | |
| Đặc điểm cơ khí | |||
| Quay vòng (kích kính) | ≥ 4 | m | |
| Khả năng chống căng thẳng | >0.69 | GPA | |
| Sức mạnh của dải phủ |
Giá trị trung bình Giá trị đỉnh |
1.0-5.0 1.3-8.9 |
N N |
| Thông số nhạy cảm với ăn mòn do căng thẳng động (n)dgiá trị) | ≥ 20 | ||
Tiêu chuẩnCmùiTôi...xác nhậnFIber
| Không, không. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Slate | Màu trắng |
| Không, không. | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua |

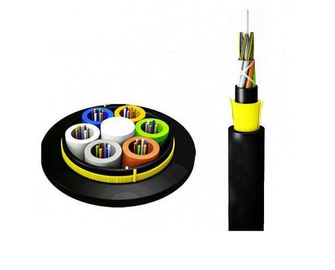

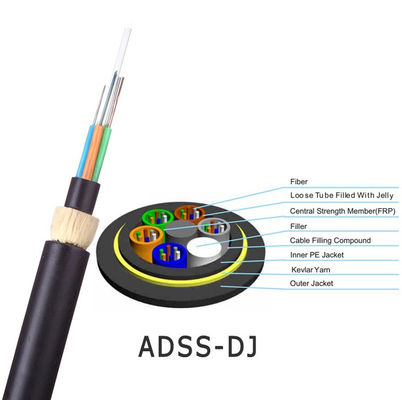

CápDthế
| Các mục | Mô tả | ||
| Sợi quang ((G.652D) | 12F | 24F | |
| ống lỏng | Vật liệu | PBT (Polybutylene Terephthalate) | |
| Sợi mỗi ống | 4 | 4 | |
| Số lượng | 3 | 6 | |
| Dây nhồi | Số lượng | 3 | 0 |
| Thành viên sức mạnh trung tâm | Vật liệu | FRP (vật liệu nhựa tăng cường bằng sợi thủy tinh) | |
| Vật liệu ngăn chặn nước | Vải ngăn nước | ||
| Thành viên lực lượng bổ sung | Vải Aramid | ||
| Vỏ bên ngoài | Vật liệu | HDPE màu đen | |
| Độ dày | Đặt tên: 1,6 mm | ||
| Chiều kính danh nghĩa của cáp ((± 0,3mm) | 10.0 | ||
| Trọng lượng cáp khoảng (kg/km) | 78 | ||
| Năng lực căng thẳng định số (RTS) | 4.5KN | ||
| Căng suất hoạt động tối đa (40% RTS) | 1.8KN | ||
| Căng thẳng hàng ngày (15-25% RTS) | 0.675-1.125KN | ||
| Dải kéo dài tối đa cho phép | 100m | ||
| Chết tiệt | Thời gian ngắn | 2200N/100mm | |
| Phạm vi nhiệt độ áp dụng | Hoạt động | -40°C~+70°C | |
| Cài đặt | -10°C~+50°C | ||
| Lưu trữ & vận chuyển | -40°C~+60°C | ||
| Phân tích uốn cong | Cài đặt | 20 lần đường kính cáp | |
| Hoạt động | 10 lần đường kính cáp | ||
CápScỏ rậmMcào
Mỗi dây cáp có thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của dây cáp:
a. Tên của nhà sản xuất.
b. Năm sản xuất
c. Loại cáp và sợi
d. Dấu độ dài (được in trên mỗi mét thông thường)
Hoặc theo yêu cầu của khách hàng.
Hiệu suất cáp
| Điểm | Kiểm tra | Phương pháp thử nghiệm | Kết quả thử nghiệm |
| 1 |
Sức kéo IEC 60794-1-E1 |
Trọng lượng căng: 1500N Thời gian: 1 phút Chiều dài cáp: ≥50m |
Sự thay đổi mất mát≤0,1dB@1550nm Không bị vỡ sợi và không bị hư hỏng vỏ |
| 2 |
Tác động IEC 60794-1-E4 |
Chiều cao: 1m Trọng lượng: 1kg Địa điểm va chạm: ≥5 Chu kỳ tác động: tại thuê 3 chu kỳ mỗi điểm |
Sự thay đổi mất mát≤0,1dB@1550nm Không bị vỡ sợi và không bị hư hỏng vỏ |
| 3 |
Lập lặp đi lặp lại IEC 60794-1-E6 |
Đường kính uốn cong: 25X đường kính bên ngoài của cáp Trọng lượng áp dụng: 25kg Chu kỳ uốn cong: 30 lần Tốc độ uốn cong: 1 chu kỳ mỗi 2 giây |
Sự thay đổi mất mát≤0,1dB@1550nm Không bị vỡ sợi và không bị hư hỏng vỏ |
| 4 |
Đòn xoắn IEC 60794-1-E7 |
Chiều dài xoắn: 1m Trọng lượng áp dụng: 25kg góc xoắn: ±90 hoặc +180 Chu kỳ xoắn: ≥10 lần |
Sự thay đổi mất mát≤0,1dB@1550nm Không bị vỡ sợi và không bị hư hỏng vỏ |
| 5 |
Thâm nhập nước IEC 60794-1-F5B |
Độ cao nước: 1m Chiều dài cáp: 3m Thời gian lưu giữ: 24h |
Không có nước rò rỉ từ đầu đối diện của cáp |
| 6 |
Nhiệt độ IEC 60794-1-F1 |
Bước nhiệt độ: +20°C->-40°C->+70°C->+20°C Thời gian lưu giữ: 24h cho mỗi bước Chu kỳ: 2 lần |
Sự thay đổi mất mát≤0,1dB@1550nm Không bị vỡ sợi và không bị hư hỏng vỏ |
| 7 |
Dòng chảy hợp chất IEC 60794-1-E14 |
Chiều dài mẫu: 30cm Thời gian lưu giữ: 24h |
Không có dòng chảy hợp chất |
Đặc điểm
Chi tiết thiết kế cho chiều dài trải dài lên đến 1500ft (457m) và số lượng sợi lên đến 432
Lắp đặt một lần - không có sứ giả, không có dây buộc - nhanh hơn và chi phí thấp hơn
Cáp được nước chặn bằng cách sử dụng công nghệ lõi khô, do đó không có hỗn độn các hợp chất ngập nước
Thích hợp để sử dụng trên đường dây phân phối và đường dây truyền tải điện áp cao
Không cần dây truyền tin - hoàn toàn tự hỗ trợ.
