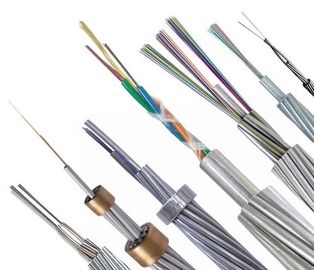

Cáp quang tổng hợp trên mặt đất (OPGW)
1. Tổng quát
1.1 Đặc điểm kỹ thuật này bao gồm các yêu cầu của Dây nối đất trên không bằng sợi quang tổng hợp (OPGW) được cung cấp cho khách hàng để sử dụng lắp đặt bên ngoài.
1.2 Cáp quang phải tuân theo các yêu cầu của đặc điểm kỹ thuật này và thường đáp ứng hoặc tốt hơn các tiêu chuẩn mới nhất:
ITU-T G.650: Định nghĩa và phương pháp thử nghiệm cho các thuộc tính tuyến tính, xác định của cáp và sợi quang chế độ đơn
ITU-T G.652: Đặc điểm của cáp quang và cáp quang một chế độ
ITU-T G.655: Các đặc điểm của cáp và cáp quang một chế độ phân tán không dịch chuyển
IEC 60793-2-50 B1.3: Đặc điểm kỹ thuật mặt cắt cho sợi đơn mode loại B
IEEE 1138: Cấu tạo tiêu chuẩn của dây nối đất trên không bằng sợi quang tổng hợp (OPGW) để sử dụng trên đường dây điện tiện ích điện
ASTM B398: Đặc điểm kỹ thuật tiêu chuẩn cho dây nhôm-hợp kim 6201-T81 cho mục đích điện
ASTM B 415: Đặc điểm kỹ thuật tiêu chuẩn cho dây dẫn thép bọc nhôm đúc cứng
ASTM B416: Đặc điểm kỹ thuật cho dây dẫn thép bọc nhôm bọc đồng tâm
EIA / TIA-455: Quy trình kiểm tra tiêu chuẩn đối với sợi quang, cáp, đầu dò, cảm biến, thiết bị kết nối và đầu cuối và các thành phần sợi quang khác
EIA 492A: Đặc điểm kỹ thuật chung cho sợi dẫn sóng quang
EIA 472A: Đặc điểm kỹ thuật riêng cho cáp truyền thông sợi quang để sử dụng trên không
2. Quang học Chất xơ Đặc trưng
2.1 Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652 phải tuân theo bảng dưới đây:
| Đặc trưng | Giá trị được chỉ định | Các đơn vị | ||
| Đặc điểm quang học | ||||
| Đường kính trường chế độ | ở 1310nm | 9,1 ± 0,5 | µm | |
| ở 1550nm | 10,3 ± 0,7 | mm | ||
| Hệ số suy giảm | ở 1310nm | ≤0,36 | dB / km | |
| ở 1550nm | ≤0,22 | dB / km | ||
| Sự suy giảm không đồng nhất | ≤0.05 | dB | ||
| Bước sóng tán sắc bằng không (λ0) | 1300 ～ 1324 | nm | ||
| Độ dốc phân tán lớn nhất bằng không (S0max) | ≤0.092 | ps / (nm2· Km) | ||
| Hệ số phân tán chế độ phân cực (PMDNS) | ≤0,2 | |||
| Bước sóng cắt (λcc) | ≤1260 | nm | ||
| Hệ số phân tán | 1288 ～ 1339nm | ≤3,5 | ps / (nm · km) | |
| 1550nm | ≤18 | ps / (nm · km) | ||
| Chỉ số khúc xạ nhóm hiệu dụng (Neff) | ở 1310nm | 1.466 | - | |
| ở 1550nm | 1.467 | - | ||
| Đặc điểm hình học | ||||
| Đường kính ốp | 125,0 ± 1,0 | µm | ||
| Ốp không tuần hoàn | ≤1.0 | % | ||
| Đường kính lớp phủ | 245,0 ± 10,0 | µm | ||
| Lỗi đồng tâm lớp phủ | ≤12.0 | µm | ||
| Lớp phủ không tuần hoàn | ≤6.0 | % | ||
| Lỗi đồng tâm lớp bọc lõi | ≤0,8 | µm | ||
| Lỗi độ đồng tâm của lớp phủ / lớp phủ | ≤12.0 | µm | ||
| Đặc tính cơ học | ||||
| Quăn | ≥4 | NS | ||
| Căng thẳng bằng chứng | ≥0,69 | GPa | ||
| Lực dải phủ | Giá trị trung bình | 1,0-5,0 | n | |
| Giá trị cao | 1,3-8,9 | n | ||
| Suy hao do uốn vĩ mô | Ф60mm, 100 vòng tròn, ở 1550nm | ≤0.05 | dB | |
| Ф32mm, 1 vòng tròn, ở 1550nm | ≤0.05 | dB | ||
3. Đặc trưng của Cáp
3.1 Cấu tạo cáp và Parameter

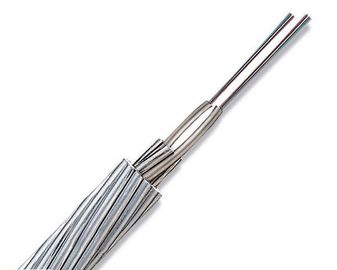

Dây nối đất trên không làm bằng dây thép bọc nhôm (AS) và ống thép không gỉ có chứa sợi quang.
3.2 Loại cáp: OPGW-12B1-75 [82,8; 47,4]
3.2.1 Mặt cắt ngang của OPGW
| Kết cấu | Vật liệu | Không. | Đường kính vật liệu | ||
| Chất xơ | G.652 | 12 | - | ||
| Trung tâm | Ống SUS | 1 | Đường kính | 4.0mm | |
| Lớp 1 | 23% AS dây | 6 | Đường kính | 4.0mm | |
3.2.1 Đặc điểm kỹ thuật của OPGW
| vật phẩm | Thông số kỹ thuật | ||
|
Mắc kẹt |
Lõi, lớp 1 | ||
| Hướng mắc kẹt | Lớp ngoài là tay phải | ||
| Đường kính cáp (Danh nghĩa) | 12,0 mm | ||
| Trọng lượng cáp (Xấp xỉ) | 504 kg / km | ||
| Hỗ trợ mặt cắt | Dây AS | 75,4 mm2 | |
| Độ bền kéo xếp hạng (RTS) | 91.0kN | ||
| Mô-đun đàn hồi (Mô-đun E) | 149.0Gpa | ||
| Hệ số giãn dài nhiệt | 12,9 × 10-6/ K | ||
| Căng thẳng làm việc tối đa (40% RTS) | 33,12kN | ||
| Căng thẳng hàng ngày (EDS) (16 ~ 25% RTS) | 13,24 ~ 20,7kN | ||
| Kháng DC ở 20 ℃ | 1,008 ohm / km | ||
| Dòng thời gian ngắn (1,0 giây, 40 ℃ ～ 300 ℃) | 6,9kA | ||
| Thời gian ngắn Công suất hiện tại (I2NS) | 47,4kA²s | ||
| Bán kính uốn tối thiểu | Cài đặt | 25 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10 ℃ ～ + 50 ℃ | |
| Bảo quản và vận chuyển | -40 ℃ ～ + 80 ℃ | ||
| Hoạt động | -40 ℃ ～ + 80 ℃ | ||
4. NSiber và Loose NSube NSolor tôirăng giả
Các ống sợi và ống rời riêng lẻ phải phù hợp với tiêu chuẩn TIA / EIA-598-A và mã màu như bên dưới.
Màu sắc sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu | Xám | trắng | màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | Aqua |
5.Cơ khí và Môi trườngThử nghiệm.
Cáp OPGW sẽ vượt qua thành công các thử nghiệm sau đây mà không phải chọn tất cả.Các hạng mục thử nghiệm sau đây phải được thực hiện theo tài liệu tham khảo tương ứng.
| Không | Bài báo | Thẩm quyền giải quyết |
| Kiểm tra OPGW | ||
| 1 | Bước sóng cắt | IEEE Std 1138 |
| 2 | Kiểm tra sự xâm nhập của nước | IEEE Std 1138 |
| 3 | Thấm từ lũ lụt | IEEE Std 1138 |
| 4 | Kiểm tra ngắn mạch | IEEE Std 1138 |
| 5 | Kiểm tra độ rung Aeolian | IEEE Std 1138 |
| 6 | Kiểm tra Sheave | IEEE Std 1138 |
| 7 | Thử nghiệm lòng | IEEE Std 1138 |
| số 8 | kiểm tra tác động | IEEE Std 1138 |
| 9 | Kiểm tra Creep | IEEE Std 1138 |
| 10 | Kiểm tra căng thẳng-căng thẳng | IEEE Std 1138 |
| 11 | Chu kỳ nhiệt độ | IEEE Std 1138 |
| 12 | Kiểm tra lề căng thẳng | IEEE Std 1138 |
| 13 | Thử nghiệm phi mã | IEEE Std 1138 |
| 14 | Kiểm tra sét | IEEE Std 1138 |
| Kiểm tra chất xơ | ||
| 1 | Sự biến thiên suy giảm theo bước sóng | IEEE Std 1138 |
| 2 | Suy giảm khi uốn | IEEE Std 1138 |
| 3 | Chu kỳ nhiệt độ | IEEE Std 1138 |
| 4 | Suy hao ở đỉnh nước | IEEE Std 1138 |
| Nghiệm thu hiện trường | ||
| 1 | Tính liên tục của sợi quang | IEEE Std 1138 |
| 2 | Sự suy giảm | IEEE Std 1138 |
| 3 | Chiều dài sợi | IEEE Std 1138 |
6. Đóng gói và NSleo lề
OPGW phải được quấn chặt chẽ và đồng đều trên một cuộn sắt gỗ chắc chắn phù hợp với ANSI / AA 53-1981 hoặc bằng.Các trục quay phải được làm trễ bằng các thanh sắt bằng gỗ chắc chắn để tránh cho OPGW bị hư hỏng trong các hoạt động vận chuyển, xếp dỡ, lưu trữ và xâu chuỗi thông thường.
