Cáp quang sợi ADSS ngoài trời hoàn toàn điện đệm tự nâng
Cáp sợi quang
Mô tả
Thông số kỹ thuật này bao gồm các yêu cầu thiết kế cho các tiêu chuẩn cấu trúc, cơ học, vật lý và hiệu suất cho việc cung cấp cáp sợi quang.Các tính năng được mô tả trong tài liệu này nhằm cung cấp thông tin về hiệu suất của cáp quang
Đặc điểm cấu trúc
Bụi lỏng với phần tăng cường không kim loại
Sợi aramid linh hoạt cao
Có khả năng làm việc ở trường điện lên đến 25KV/m trong một thời gian dài
Thông số kỹ thuật về sợi
| Thông số kỹ thuật của ITU-T G.652D (B1.3) sợi quang đơn chế độ | |||
| Đặc điểm quang học | |||
| Chuỗi đường kính trường chế độ (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Độ dài sóng cắt (λcc) | ≤1260 | nm | |
| Tỷ lệ suy giảm |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Mất độ uốn nắn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0.1 | dB |
| Sự không đồng nhất của sự suy giảm | ≤0.05 | dB | |
| Tỷ lệ phân tán |
1288~1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤5.3 ≤ 8 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Độ dài sóng phân tán bằng không | 1300~1324 | nm | |
| Độ nghiêng phân tán tối đa bằng 0 | ≤0.093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| Đặc điểm hình học | |||
| Chiều kính lớp phủ | 125.0±1.0 | μm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0.8 | μm | |
| Không hình tròn lớp phủ | ≤1.0 | % | |
| Chiều kính lớp phủ | 245.0±10 | μm | |
| Lỗi đồng tâm lớp phủ/bộ phủ | ≤120 | μm | |
| Lớp phủ không hình tròn | ≤ 8 | % | |
| Chiều kính của lớp phủ màu | 250.0±15 | μm | |
| Đặc điểm cơ khí | |||
| Quay vòng (kích kính) | ≥ 4 | m | |
| Khả năng chống căng thẳng | >0.69 | GPA | |
| Sức mạnh của dải phủ |
Giá trị trung bình Giá trị đỉnh |
1.0-5.0 1.3-8.9 |
N N |
| Thông số nhạy cảm với ăn mòn do căng thẳng động (n)dgiá trị) | ≥ 20 | ||
Tính chất
Hệ thống này có thể chứa tới 288 sợi quang.
Thiết kế nhẹ giúp thêm ít tải trọng hơn cho tháp và có thể trải dài lên đến 1500m.
Nó có hiệu suất chống kéo mạnh hơn 90KN.
Cấu trúc phi kim loại cung cấp cách điện tốt và chống sét tuyệt vời.
Các sợi aramid được phân phối đồng đều và có quy trình sản xuất tốt, dẫn đến hiệu suất căng thẳng / căng tuyệt vời.
Nó có hiệu suất chống đạn tuyệt vời.
Nó có hiệu suất chống theo dõi tuyệt vời.
Hệ thống có thể được cài đặt mà không cần tắt điện, và việc truyền thông bình thường của cáp sẽ không bị ảnh hưởng bởi lỗi đường dây điện.

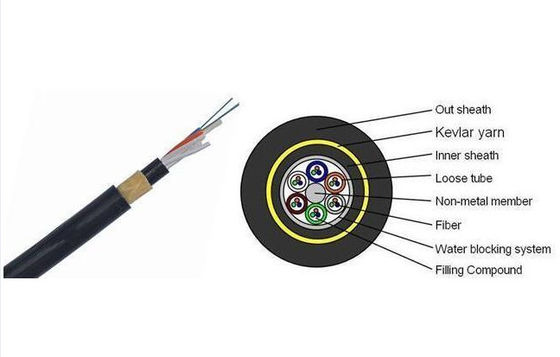

Thiết kế cáp
| Điểm | Mô tả | ||
| Số mẫu | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1. Số lượng chất xơ | 12 | 24 | 48 |
| 2. Chuẩn mực cáp | 11.6±0.3mm | 12.4±0.3mm | |
| 3. Trọng lượng cáp | 117kg | 130kg | |
| 4. Thành viên Trung tâm Lực lượng | |||
| - Vật liệu | FRP | ||
| 5. ống lỏng. | |||
| - Vật liệu | PBT | ||
| Số ống lỏng | 2 | 4 | 4 |
| - Số lượng chất xơ mỗi ống | 6 | 6 | 12 |
| - Loại hợp chất điền | Món kẹo | ||
| 6. Bộ đầy | |||
| - Vật liệu | PP | ||
| - Không có chất lấp | 4 | 2 | 2 |
| 7. Lắp ráp ống | |||
| - Layout ống | 1+6 | ||
| - Loại bị mắc cạn | SZ | ||
| 8. Hệ thống ngăn nước | |||
| - Vật liệu | Chất pha trộn (hoặc băng ngăn nước) | ||
| 9. Bọc lõi | |||
| - Vật liệu | Dây băng polyester | ||
| 10. Thành viên mạnh mẽ | |||
| - Vật liệu | Vải Aramid | ||
| 11. Vỏ bên trong | |||
| - Vật liệu | MDPE | ||
| - Độ dày | 0.8mm±0.2mm | ||
| 12.Vỏ bên ngoài | |||
| - Vật liệu | HDPE | ||
| - Độ dày | 1.8mm±0.2mm | ||
| 13. Đánh dấu vỏ | |||
| - Loại đánh dấu | In laser | ||
Các trường áp dụng là như sau:
Truyền thông đường dài, mạng LAN trong các khu vực điện áp cao hoặc truy cập vào mạng viễn thông. Hệ thống truyền tải điện ở các khu vực có hoạt động sấm sét cao và nhiễu điện từ cao.
