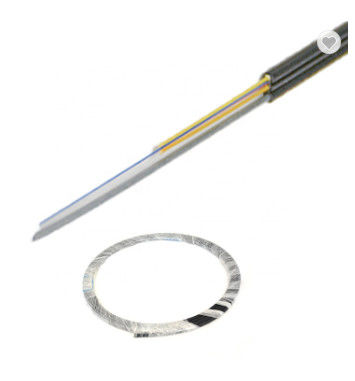

Cáp thả phẳng hai lõi cho ứng dụng sợi To The Home (FTTH), cáp được cấu tạo với hai sợi đơn mode được bảo vệ bởi bộ phận cường độ điện môi làm bằng thành phần cường độ nhựa gia cố sợi (FRP) và áo khoác bên ngoài LSZH.
Nó rất nhẹ trong xây dựng và dễ lắp đặt, thường được sử dụng để kết nối khung phân phối chính đến điểm tập kết trong nhà, căn hộ hoặc văn phòng.Đầu nối tiêu chuẩn công nghiệp có thể được sử dụng để kết cuối trực tiếp vì kích thước sợi tiêu chuẩn 250µm.
Đã tuân thủ Với hoặc vượt quá tiêu chuẩn
. ITU-T G652.D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657.A . IEC60793-2-10 loại A1a.1 / A1b OM1 / OM2
. IEC60793-2-10 loại A1a.2 OM3 . IEC60793-2-10 loại A1a.3 OM4
. ISO / IEC 11801, ISO / IEC 24702 . IEEE 802.3z Gigabit Ethernet
. ANSI / TIA / EIA 568C.3 . Chỉ thị tuân thủ ROHS 2011/65 / EU (ROHS2.0)
Đặc điểm cơ học & môi trường
| SỰ MÔ TẢ | ĐẶC ĐIỂM KỸ THUẬT CÁP | |
| G652D | G657A | |
| Ốp không tuần hoàn | <1,0% | ≤0,7% |
| Đường kính trường mode @ 1310nm | 8,7 ~ 9,5µm | 8,4 ~ 9,2µm |
| Đường kính ốp | 125.0 + 1.0µm | 125,0 + 0,7µm |
| Lỗi đồng tâm lõi | <0,6µm | <0,5µm |
| Đường kính lớp phủ chính | 245 ± 7µm | 245 ± 5µm |
| Lỗi đồng tâm lớp phủ | ≤12.0 tối đa | |
| bán kính uốn cong sợi | > 4m | |
| Mức độ chứng minh | > 1,5% căng thẳng | |
| Loại sợi | G652D HOẶC G657A | |
| Tải kéo | 80N | |
| Nhiệt độ | -20 ~ 60 ° C | |
| ĐẶC ĐIỂM | TÌNH TRẠNG | GIÁ TRỊ | |
| Sự suy giảm | @ 1310nm | <0,40db / km | |
| @ 1550nnm | <0,30db / km | ||
| Mất uốn vĩ mô | Ø 30 mm | G652D | G657A |
| 10 lượt ở 1550nm | <0,50db | <0,25db | |
| Phân tán màu | @ 1310nm | <3,5 giây / nm.km | |
| @ 1550nnm | <18 giây / nm.km | ||
| Bước sóng cắt | <1260nm | ||
| Độ dốc phân tán bằng không | ≤0.092ps / (nm².km) | ||
| Bước sóng phân tán bằng không | 1312 ~ 1324nm | ||
TIÊU CHUẨN MÃ MÀU
Sợi 13 trở lên Mã màu được lặp lại với thêm sọc đen hoặc dấu gạch ngang
Lưu ý: Màu ống sợi quang sẽ được tuân theo cùng một thứ tự.
Đặt hàng Hướng dẫn
| XX | MỘT | NS | NS | CL |
| Loại cáp | Áo khoác | Số lượng sợi | Loại sợi (FXX) | Màu áo khoác (CL) |
| GJXFH | 1 = PVC 2 = LSZH 3 = PE |
Số lượng chất xơ 01F, 02F |
OM1 = 62,5 / 125 OM1 OM2 = 50/125 OM2 OM3 = 50/125 OM3 OM4 = 50/125 OM4 G652D = 9/125 G652D G657A = 9/125 G657A |
Như đã lưu ý trong Biểu đồ mã màu |
| Một phần số | Sự miêu tả |

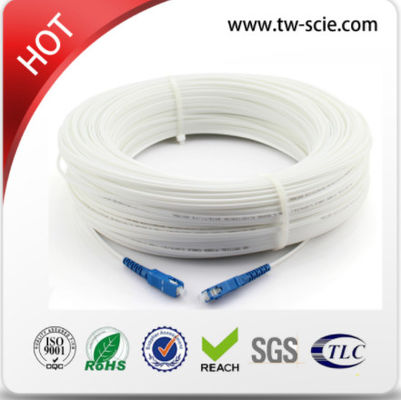

| OC-GJXFH-22G652DNS | 2 lõi Cáp quang Singlemode G652D GJXFH, Áo khoác LSZH, màu Trắng. |
