Cáp quang đột phá trong nhà 24 sợi quang có độ bền cao
Cáp phân phối mục đích Mulit sử dụng cáp đơn công (bộ đệm kín φ900μm, sợi aramid làm thành phần cường độ) làm đơn vị con.Nhựa gia cường sợi (FRP) nằm ở trung tâm lõi như một thành phần cường độ phi kim loại.Các tiểu đơn vị được mắc kẹt xung quanh lõi cáp.Cáp được hoàn thiện bằng vỏ bọc PVC hoặc LSZH (Ít khói, Không halogen, Chống cháy).
Tính năng
1. Cấu trúc thành viên cường độ phi kim loại được bảo đảm đảm bảo cáp chịu được độ bền kéo lớn.
2. Áo khoác chống ăn mòn, chống nước, chống tia cực tím, chống cháy và vô hại với môi trường, v.v.
3. Nhiệt độ vận hành bảo quản: -20ºC~+60ºC, Nhiệt độ cài đặt: -5ºC~+50ºC.
Ứng dụng
1. Phân phối cáp trong nhà.
2.Đối với hệ thống cáp đường trục trong tòa nhà bao gồm các tầng, hộp thiết bị đầu cuối và các trạm làm việc.
3. Đối với các thiết bị đầu cuối trực tiếp khoảng cách ngắn và trung bình bên trong các tòa nhà và trong các tòa nhà khác nhau, mỗi đơn vị cáp phụ có thể được kết nối trực tiếp bằng đầu nối tiêu chuẩn.
Thông số sợi
| KHÔNG. | Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G.652D | ||||
| 1 | Chế độ đường kính trường | 1310nm | μm | 9,2 ± 0,4 |
| 1550nm | μm | 10,4 ± 0,5 | ||
| 2 | đường kính ốp | μm | 124,8 ± 0,7 | |
| 3 | Tấm ốp không tròn | % | ≤0,7 | |
| 4 | Lỗi đồng tâm ốp lõi | μm | ≤0,5 | |
| 5 | đường kính lớp phủ | μm | 245±5 | |
| 6 | lớp phủ không tuần hoàn | % | ≤6,0 | |
| 7 | Lỗi đồng tâm của lớp phủ-lớp phủ | μm | ≤12,0 | |
| số 8 | Bước sóng cắt cáp | bước sóng | λcc≤1260 | |
| 9 | Độ suy giảm (tối đa) | 1310nm | dB/km | ≤0,4 |
| 1550nm | dB/km | ≤0,3 | ||
Thông số cáp
| Mặt hàng | thông số kỹ thuật | |
| Đếm sợi | 2-48 | |
| sợi đệm chặt chẽ | Kích thước | 850µm±50µm |
| Vật liệu | PVC | |
| Màu sắc | Trắng | |
| Cáp đơn công | Kích thước | 1,9mm ± 0,1mm |
| Vật liệu | LSZH | |
| Màu sắc | Màu vàng | |
| thành viên sức mạnh | Kevlar | |
| Dấu in | (1)-(48) | |
| Thành viên sức mạnh trung tâm | Đường kính | 3,8mm ± 0,1mm |
| Vật liệu | FRP+LSZH | |
| Màu sắc | Màu vàng | |
|
áo khoác ngoài |
Kích thước | 14,5mm ± 0,5mm |
| Vật liệu | LSZH | |
| Màu sắc | Màu vàng | |
Đặc điểm cơ học và môi trường
| Mặt hàng | đoàn kết | thông số kỹ thuật |
| Căng thẳng (Dài hạn) | N | 600 |
| Căng thẳng (Ngắn hạn) | N | 1500 |
| Đè bẹp (Dài hạn) | N/10cm | 300 |
| Crush(Ngắn hạn) | N/10cm | 1000 |
| tối thiểuBán kính uốn cong (Động) | mm | 20D |
| tối thiểuBán kính uốn cong (Tĩnh) | mm | 10D |
| Nhiệt độ cài đặt | ºC | -10~+50 |
| Nhiệt độ hoạt động | ºC | -20~+60 |
| Nhiệt độ bảo quản | ºC | -20~+60 |
Thông số kỹ thuật
| đặc điểm hình học | |||||||
| Đếm sợi | 4 | 6 | số 8 | 12 | 16 | 18 | 24 |
| Đường kính cáp đột phá (mm) | 7,5 | 8,5 | 10 | 12,5 | 12,5 | 12,5 | 14,5 |
| Trọng lượng cáp đứt (kg/km) | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| Đường kính TBF (μm) | 900±50 | ||||||
| Đặc tính cơ học | |||||||||
| Tải trọng tối đa (N) | dài hạn | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Thời gian ngắn | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Bán kính uốn (mm) | Năng động | 20*D (D: Đường kính cáp) | |||||||
| tĩnh | 10*D (D: Đường kính cáp) | ||||||||
| Chất xơ | |
| Loại sợi quang (kích thước lõi/lớp phủ) | 9/125 50/125 62,5/125 |
| Đặc điểm truyền dẫn | |||
|
SM (1310/1550nm) |
50/125 (850/1300nm) |
62,5/125 (850/1300nm) |
|
| Độ suy giảm tối đa (dB/km) | 0,45/0,30 | 3,5/1,5 | 3,5/1,5 |
| Độ suy giảm điển hình (dB/km) | 0,40/0,25 | 3.1/1.0 | 3.0/1.0 |
| Băng thông nhỏ (Mhz.km) | -- | 400/400 | 160/500 |

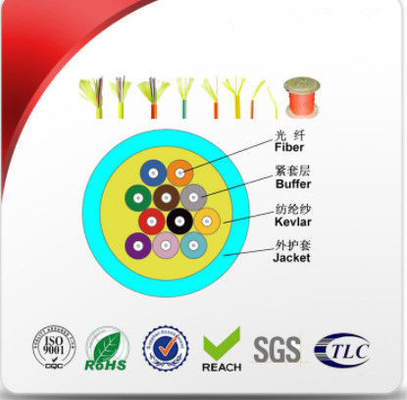

Cơ cấu sản phẩm
Đóng gói & Vận chuyển
Hồ sơ công ty
Công ty TNHH Đông Quan TW-SCIEđã cam kết sản xuất cáp quang trong hơn 20 năm.Đây là một doanh nghiệp công nghệ cao mới nổi tích hợp R&D, sản xuất, bán hàng và kỹ thuật mạng của các sản phẩm truyền thông sợi quang và có quyền xuất nhập khẩu độc lập.Dựa trên khái niệm kinh nghiệm "theo đuổi sự đổi mới, xuất sắc và thành lập một doanh nghiệp liêm chính", chúng tôi đã có được một số lượng lớn khách hàng trung thành trong và ngoài nước.Các sản phẩm cáp quang của chúng tôi bao gồm các dòng GYTS, GYXTW phù hợp với cáp quang;Dòng ADSS, GYXTC8S, GYTC8S tự hỗ trợ;dòng GYTA53, GYTY53, GYTA chôn trực tiếp;và cáp quang phi kim loại GYFTY, cáp quang composite OPGW…, danh mục sản phẩm cáp quang đa dạng giúp bạn dễ dàng lựa chọn sản phẩm.
Chất lượng và An toàn
Chúng tôi đã thực hiện một hệ thống kiểm soát chất lượng nghiêm ngặt và đầy đủ, đảm bảo rằng mỗi sản phẩm có thể đáp ứng các yêu cầu chất lượng của khách hàng.Bên cạnh đó, tất cả các sản phẩm của chúng tôi đã được kiểm tra nghiêm ngặt trước khi giao hàng.Sản phẩm của chúng tôi đã thông qua chứng nhận RoHS, ISO9001 và TLC.
