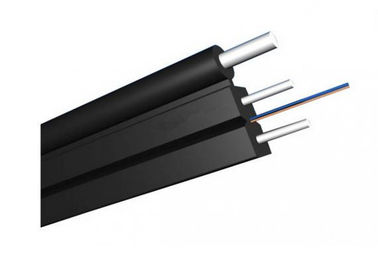

LSZH Vỏ cáp quang FTTH với dây thép FRP tăng cường
Mạng truy cập tự hỗ trợ sử dụng cáp quang trong nhà có hình con bướm để đặt thiết bị truyền thông quang ở trung tâm, hai thành viên cường độ kim loại song song được đặt ở cả hai bên và thêm thành viên cường độ kim loại duy nhất ở bên ngoài. Cuối cùng, đó là hoàn thiện với vỏ ngoài Lsoh Low Smoke Zero Halogen (LSZH) màu đen hoặc có màu.
Ứng dụng
1. Thông qua hệ thống cáp trong nhà.
2. Là bím tóc của thiết bị liên lạc.
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. FRP/KFRP.
3. Vỏ LSZH.
Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-24 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Đóng gói & Vận chuyển
Hồ sơ công ty
Kể từ khi thành lập vào năm 2002, Dongguan TW-SCIE Co., Ltd. thời gian dài.Công ty TW-SCIE ngày nay có môi trường văn phòng hiện đại, thiết bị sản xuất tiên tiến và một nhóm nhân viên nghiên cứu khoa học và kỹ thuật chất lượng cao cũng như nhân viên quản lý.Các doanh nghiệp công nghệ cao mới nổi có quyền xuất khẩu.Công ty đã thông qua chứng nhận hệ thống quản lý chất lượng ISO9001-2000, chứng chỉ truy cập mạng phát thanh và truyền hình, doanh nghiệp công nghệ cao và giành được chứng chỉ "Doanh nghiệp tiêu chuẩn quản lý chất lượng toàn diện" do Bộ Truyền thông cấp và các danh hiệu khác.Với thế mạnh của mình và nhìn vào tình hình chung, TW-SCIE đang từng bước phát triển theo hướng doanh nghiệp công nghệ cao hiện đại.
Bạn thân,
Cảm ơn bạn đã ghé thăm, chúng tôi Công ty TNHH Dongguan TW-SCIE cung cấp các sản phẩm CATV & FTTx, bao gồm Cáp quang lõi 2-288 ngoài trời và trong nhà, Công cụ lắp đặt, Thiết bị kiểm tra và kiểm tra, phụ kiện, v.v ...
Bạn được chào đón nồng nhiệt để Duyệt qua các sản phẩm của chúng tôi hiển thị trên Alibaba và cũng được chào đón đến thăm trang web của chúng tôi.
Bất kỳ mặt hàng thú vị hoặc có bất kỳ sự nhầm lẫn, xin vui lòng liên hệ với chúng tôi!
