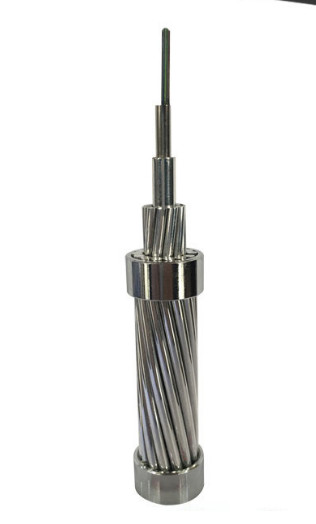

Dây nối đất quang học (còn được gọi là OPGW hoặc theo tiêu chuẩn IEEE là dây cáp quang tổng hợp trên đầu
Cáp quang Đặc trưng
Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652.D phải tuân theo bảng dưới đây:
| Đặc trưng | Giá trị được chỉ định | Các đơn vị | ||
| Đặc điểm quang học | ||||
| Đường kính trường chế độ | ở 1310nm | 9,1 ± 0,5 | µm | |
| ở 1550nm | 10,3 ± 0,7 | mm | ||
| hệ số suy giảm | ở 1310nm | ≤0,36 | dB/km | |
| ở 1550nm | ≤0,23 | dB/km | ||
| Độ suy giảm không đồng nhất | ≤0,05 | dB | ||
| Bước sóng tán sắc bằng không ( λ0) | 1300～1324 | bước sóng | ||
| Độ dốc phân tán tối đa bằng không (S0 tối đa) | ≤0,092 | ps/(nm2·km) | ||
| Hệ số phân tán chế độ phân cực (PMDHỏi) | ≤0,2 |  |
||
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | ||
| Hệ số phân tán | 1288～1339nm | ≤3,5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Chiết suất nhóm hiệu dụng (Nhiệu quả) | ở 1310nm | 1.466 | － | |
| ở 1550nm | 1.467 | － | ||
| đặc trưng hình học | ||||
| đường kính ốp | 125,0 ± 1,0 | µm | ||
| Tấm ốp không tròn | ≤1,0 | % | ||
| đường kính lớp phủ | 245,0 ± 10,0 | µm | ||
| Lỗi đồng tâm lớp phủ | ≤12,0 | µm | ||
| Lớp phủ không tròn | ≤6,0 | % | ||
| Lỗi đồng tâm ốp lõi | ≤0,8 | µm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12,0 | µm | ||
| đặc tính cơ học | ||||
| Quăn | ≥4 | tôi | ||
| bằng chứng căng thẳng | ≥0,69 | GPa | ||
| lực dải phủ | Giá trị trung bình | 1,0-5,0 | N | |
| Giá trị cao | 1,3-8,9 | N | ||
| Mất uốn vĩ mô | Ф60mm, 100 vòng, ở 1550nm | ≤0,05 | dB | |
| Ф32mm, 1 vòng, ở 1550nm | ≤0,05 | dB | ||
| Mặt hàng | Thông số kỹ thuật | ||
| Mắc kẹt | Lõi, lớp 1, lớp 2 | ||
| hướng mắc cạn | lớp ngoài làPhảitay | ||
| Đường kính cáp (Danh nghĩa) | 20.0mm | ||
| Trọng lượng cáp (xấp xỉ) | 1365kg/km | ||
| Mặt cắt hỗ trợ | AS dây | 188,5mm2 | |
| Độ bền kéo định mức (RTS) | 205kN | ||
| Mô đun đàn hồi (E-Modulus) | 162,0kN/mm2 | ||
| Hệ số giãn dài nhiệt | 13.0×10-6/K | ||
| Căng thẳng làm việc tối đa (40%RTS ) | 82,0kN | ||
| Căng thẳng hàng ngày(EDS)(18%～25%RTS) | 36,9~51,25kN | ||
| Điện trở DC ở 20oC | 0,442 ôm/km | ||
| Dòng thời gian ngắn (1.0s, 40℃～200℃) | 13,62kA | ||
| Công suất dòng thời gian ngắn I2t | 185,4kA²s | ||
| Bán kính uốn tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10℃~+60℃ | |
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Hoạt động | -40℃~+80℃ | ||
| Kết cấu | Vật liệu | KHÔNG. | Đường kính vật liệu | ||
| Chất xơ | G.652.D | 48 | |||
| Trung tâm | dây 20% NHƯ | 1 | Đường kính | 4.0mm | |
| lớp 1 | Ống thép không gỉ | 4 | Đường kính | 4.0mm | |
| dây 20% NHƯ | 2 | Đường kính | 4.0mm | ||
| lớp 2 | dây 20% NHƯ | 12 | Đường kính | 4.0mm |
|
chất xơ vàlchim ưngtube Cmàu sắcNhận biết
Các sợi riêng lẻ và các ống rời phải phù hợp với tiêu chuẩn TIA/EIA-598-A và mã màu như bên dưới.
Ống thép 1 (Sợi số 1-12): Sợi quang đơn mode (SM)
màu sắc sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Ống thép 2 (Sợi số 13-24): Sợi quang đơn mode (SM)
Một vết màu đen (khoảng cách 50mm)
| KHÔNG. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Steel tube 3 (Sợi số 25-36): Sợi quang đơn mode (SM)
Một vạch màu đen (khoảng cách 100mm)
| KHÔNG. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Steel tube 4 (Sợi No.37-48): Sợi quang đơn mode (SM)
Một vạch màu đen (khoảng cách 150mm)
| KHÔNG. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Đóng hàng và gửi hàng
OPGW phải được quấn chặt và đồng đều trên một cuộn gỗ-sắt chắc chắn phù hợp với ANSI/AA 53-1981 hoặc tương đương.Trục quay phải được làm trễ bằng các thanh gỗ-sắt chắc chắn để ngăn OPGW khỏi bị hư hại trong các hoạt động vận chuyển, xử lý, bảo quản và xâu chuỗi thông thường.
Theo chiều dài của cáp, chúng tôi chọn loại cuộn khác nhau (D, d, b, w1, w2) để tải cáp.
