OPGW là loại cáp có cấu trúc kết hợp giữa truyền dẫn quang và dây nối đất trên không để truyền tải điện năng.Nó hoạt động trong đường dây truyền tải điện cả dưới dạng cáp quang và dây nối đất trên cao có thể bảo vệ chống sét đánh và dẫn điện ngắn mạch. OPGW bao gồm bộ quang học ống thép không gỉ, dây thép bọc nhôm, dây hợp kim nhôm.Nó có cấu trúc ống thép không gỉ trung tâm và cấu trúc lớp sợi.Chúng tôi có thể thiết kế cấu trúc theo điều kiện môi trường khác nhau và yêu cầu của khách hàng.
Ứng dụng
1. Dây nối đất hỗn hợp sợi quang [OPGW] phù hợp để lắp đặt trên các đường dây điện mới với chức năng kép của dây nối đất và thông tin liên lạc.
2. Thích ứng để thay thế dây nối đất cũ và cấu trúc mới của dây nối đất điện áp cao.
3. bảo vệ ánh sáng và dẫn dòng điện ngắn mạch.
4. Khả năng truyền thông sợi quang.
Cáp quang Đặc trưng
Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652.D phải tuân theo bảng dưới đây:
| Đặc trưng | Giá trị được chỉ định | Các đơn vị | ||
| Đặc điểm quang học | ||||
| Đường kính trường chế độ | ở 1310nm | 9,1 ± 0,5 | µm | |
| ở 1550nm | 10,3 ± 0,7 | mm | ||
| hệ số suy giảm | ở 1310nm | ≤0,36 | dB/km | |
| ở 1550nm | ≤0,23 | dB/km | ||
| Độ suy giảm không đồng nhất | ≤0,05 | dB | ||
| Bước sóng tán sắc bằng không ( λ0) | 1300～1324 | bước sóng | ||
| Độ dốc phân tán tối đa bằng không (S0 tối đa) | ≤0,092 | ps/(nm2·km) | ||
| Hệ số phân tán chế độ phân cực (PMDHỏi) | ≤0,2 |  |
||
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | ||
| Hệ số phân tán | 1288～1339nm | ≤3,5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Chiết suất nhóm hiệu dụng (Nhiệu quả) | ở 1310nm | 1.466 | － | |
| ở 1550nm | 1.467 | － | ||
| đặc trưng hình học | ||||
| đường kính ốp | 125,0 ± 1,0 | µm | ||
| Tấm ốp không tròn | ≤1,0 | % | ||
| đường kính lớp phủ | 245,0 ± 10,0 | µm | ||
| Lỗi đồng tâm lớp phủ | ≤12,0 | µm | ||
| Lớp phủ không tròn | ≤6,0 | % | ||
| Lỗi đồng tâm ốp lõi | ≤0,8 | µm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12,0 | µm | ||
| đặc tính cơ học | ||||
| Quăn | ≥4 | tôi | ||
| bằng chứng căng thẳng | ≥0,69 | GPa | ||
| lực dải phủ | Giá trị trung bình | 1,0-5,0 | N | |
| Giá trị cao | 1,3-8,9 | N | ||
| Mất uốn vĩ mô | Ф60mm, 100 vòng, ở 1550nm | ≤0,05 | dB | |
| Ф32mm, 1 vòng, ở 1550nm | ≤0,05 | dB | ||
Thông số kỹ thuật của OPGW
| Mặt hàng | Thông số kỹ thuật | ||
| Mắc kẹt | Lõi, lớp 1, lớp 2 | ||
| hướng mắc cạn | lớp ngoài làPhảitay | ||
| Đường kính cáp (Danh nghĩa) | 20.0mm | ||
| Trọng lượng cáp (xấp xỉ) | 1365kg/km | ||
| Mặt cắt hỗ trợ | AS dây | 188,5mm2 | |
| Độ bền kéo định mức (RTS) | 205kN | ||
| Mô đun đàn hồi (E-Modulus) | 162,0kN/mm2 | ||
| Hệ số giãn dài nhiệt | 13.0×10-6/K | ||
| Căng thẳng làm việc tối đa (40%RTS ) | 82,0kN | ||
| Căng thẳng hàng ngày(EDS)(18%～25%RTS) | 36,9~51,25kN | ||
| Điện trở DC ở 20oC | 0,442 ôm/km | ||
| Dòng thời gian ngắn (1.0s, 40℃～200℃) | 13,62kA | ||
| Công suất dòng thời gian ngắn I2t | 185,4kA²s | ||
| Bán kính uốn tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10℃~+60℃ | |
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Hoạt động | -40℃~+80℃ | ||

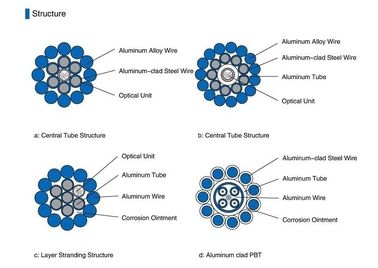

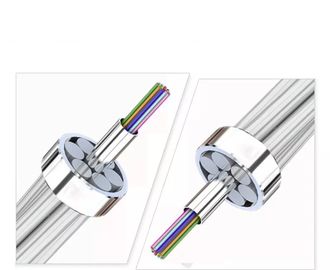

Cơ cấu sản phẩm
Đóng hàng và gửi hàng
OPGW phải được quấn chặt và đồng đều trên một cuộn gỗ-sắt chắc chắn phù hợp với ANSI/AA 53-1981 hoặc tương đương.Trục quay phải được làm trễ bằng các thanh gỗ-sắt chắc chắn để ngăn OPGW khỏi bị hư hại trong các hoạt động vận chuyển, xử lý, bảo quản và xâu chuỗi thông thường.
Theo chiều dài của cáp, chúng tôi chọn loại cuộn khác nhau (D, d, b, w1, w2) để tải cáp.
