TeThông số kỹ thuật chnical cho cáp quang
1. Quang học Chất xơ Đặc trưng
Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652.D phải tuân theo bảng dưới đây:
| Đặc trưng | Giá trị được chỉ định | Các đơn vị | ||
| Đặc điểm quang học | ||||
| Đường kính trường chế độ | ở 1310nm | 9,1 ± 0,5 | µm | |
| ở 1550nm | 10,3 ± 0,7 | mm | ||
| Hệ số suy giảm | ở 1310nm | ≤0,36 | dB / km | |
| ở 1550nm | ≤0,23 | dB / km | ||
| Sự suy giảm không đồng nhất | ≤0.05 | dB | ||
| Bước sóng tán sắc bằng không (λ0) | 1300 ～ 1324 | nm | ||
| Độ dốc phân tán lớn nhất bằng không (S0max) | ≤0.092 | ps / (nm2· Km) | ||
| Hệ số phân tán chế độ phân cực (PMDNS) | ≤0,2 |  |
||
| Bước sóng cắt (λcc) | ≤1260 | nm | ||
| Hệ số phân tán | 1288 ～ 1339nm | ≤3,5 | ps / (nm · km) | |
| 1550nm | ≤18 | ps / (nm · km) | ||
| Chỉ số khúc xạ nhóm hiệu dụng (Neff) | ở 1310nm | 1.466 | - | |
| ở 1550nm | 1.467 | - | ||
| Đặc điểm hình học | ||||
| Đường kính ốp | 125,0 ± 1,0 | µm | ||
| Ốp không tuần hoàn | ≤1.0 | % | ||
| Đường kính lớp phủ | 245,0 ± 10,0 | µm | ||
| Lỗi đồng tâm lớp phủ | ≤12.0 | µm | ||
| Lớp phủ không tuần hoàn | ≤6.0 | % | ||
| Lỗi đồng tâm lớp bọc lõi | ≤0,8 | µm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12.0 | µm | ||
| Đặc tính cơ học | ||||
| Quăn | ≥4 | NS | ||
| Chứng minh căng thẳng | ≥0,69 | GPa | ||
| Lực dải phủ | Giá trị trung bình | 1,0-5,0 | n | |
| Giá trị cao | 1,3-8,9 | n | ||
| Mất uốn vĩ mô | Ф60mm, 100 vòng tròn, ở 1550nm | ≤0.05 | dB | |
| Ф32mm, 1 vòng tròn, ở 1550nm | ≤0.05 | dB | ||
2. Đặc trưng của Cáp
2.1 Cấu tạo cáp và Parameter

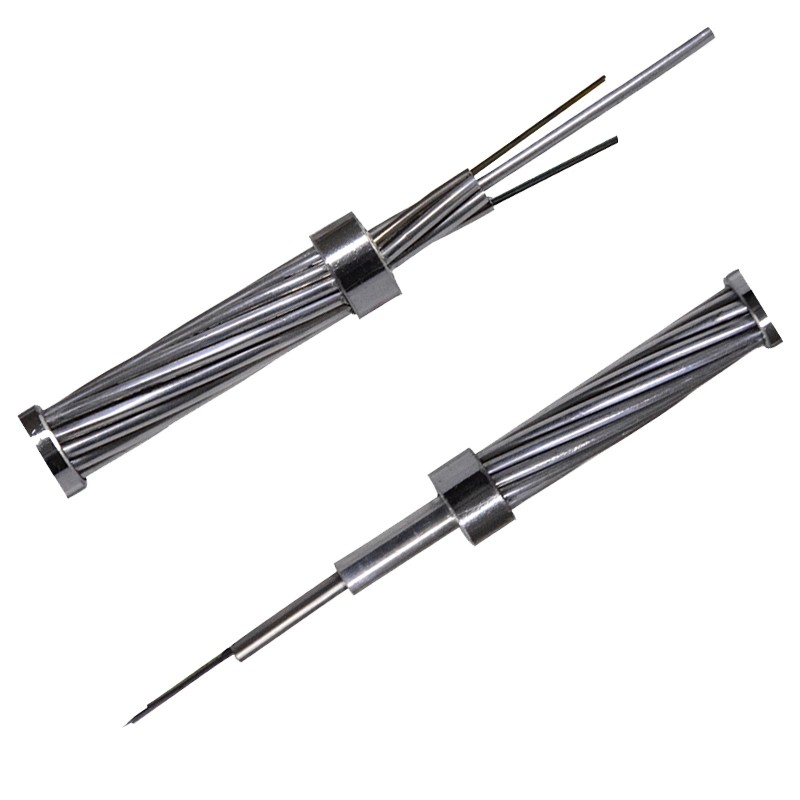

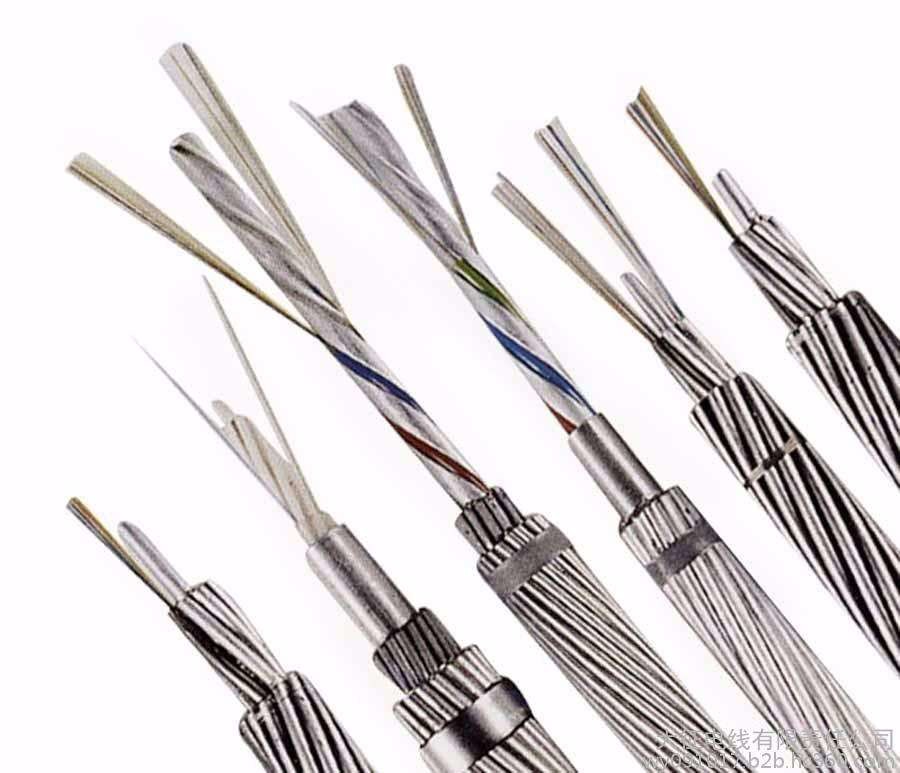

Dây nối đất trên không làm bằng dây thép bọc nhôm (AS) và ống thép không gỉ có chứa sợi quang.
3.2 Loại cáp: OPGW-48B1.3-190 [205; 185.4]
3.2.1 Mặt cắt ngang của OPGW
| Kết cấu | Vật liệu | Không. | Đường kính vật liệu | ||
| Chất xơ | G.652.D | 48 | |||
| Trung tâm | 20% AS dây | 1 | Đường kính | 4.0mm | |
| Lớp 1 | Ống SUS | 4 | Đường kính | 4.0mm | |
| 20% AS dây | 2 | Đường kính | 4.0mm | ||
| Lớp 2 | 20% AS dây | 12 | Đường kính | 4.0mm | |
2.2.1 Đặc điểm kỹ thuật của OPGW
| vật phẩm | Thông số kỹ thuật | ||
| Mắc kẹt | Lõi, lớp 1, lớp 2 | ||
| Hướng mắc kẹt | Lớp ngoài là đúng tay | ||
| Đường kính cáp (Danh nghĩa) | 20,0mm | ||
| Trọng lượng cáp (Xấp xỉ) | 1365kg / km | ||
| Mặt cắt hỗ trợ | Dây AS | 188,5mm2 | |
| Độ bền kéo xếp hạng (RTS) | 205kN | ||
| Mô-đun đàn hồi (Mô-đun E) | 162.0kN / mm2 | ||
| Hệ số giãn dài nhiệt | 13,0 × 10-6/ K | ||
| Căng thẳng làm việc tối đa (40% RTS) | 82.0kN | ||
| Căng thẳng hàng ngày (EDS) (18% ～ 25% RTS) | 36,9 ~ 51,25kN | ||
| Kháng DC ở 20 ℃ | 0,442 ohm / km | ||
| Dòng thời gian ngắn (1,0 giây, 40 ℃ ～ 200 ℃) | 13,62kA | ||
| Dòng thời gian ngắn Công suất I2NS | 185,4kA²s | ||
| Bán kính uốn tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10 ℃ ~ + 60 ℃ | |
| Bảo quản và vận chuyển | -40 ℃ ~ + 60 ℃ | ||
| Hoạt động | -40 ℃ ~ + 80 ℃ | ||
3. NSiber và Loose NSube NSolor tôirăng giả
Các ống sợi và ống rời riêng lẻ phải phù hợp với tiêu chuẩn TIA / EIA-598-A và mã màu như bên dưới.
Ống thép 1 (No.1-12 sợi): Sợi quang học đơn mode (SM)
Màu sắc sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu | Xám | trắng | màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | Aqua |
Ống thép 2 (số 13-24 sợi): Sợi quang học đơn mode (SM)
Một chất đánh dấu màu đen (bước 50mm)
| KHÔNG. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu | Xám | trắng | màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Ống thép 3 (sợi số 25-36): Sợi quang học đơn mode (SM)
Một chất đánh dấu màu đen (khoảng cách 100mm)
| KHÔNG. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu | Xám | trắng | màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Ống thép 4 (sợi số 37-48): Sợi quang học đơn mode (SM)
Một chất đánh dấu màu đen (khoảng cách 150mm)
| KHÔNG. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu | Xám | trắng | màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
4. Đóng gói và NSleo lề
OPGW phải được quấn chặt chẽ và đồng đều trên một cuộn sắt gỗ chắc chắn phù hợp với ANSI / AA 53-1981 hoặc bằng.Các trục quay phải được làm trễ bằng các thanh sắt bằng gỗ chắc chắn để tránh cho OPGW bị hư hỏng trong các hoạt động vận chuyển, xếp dỡ, lưu trữ và xâu chuỗi thông thường.
Bản vẽ của Reel
Theo chiều dài của cáp, chúng tôi chọn loại cuộn dây khác nhau (D, d, b, w1, w2) để tải cáp.
5. Về mặt môi trường
Hoàn toàn tuân thủ hệ thống ISO14001, RoHS và OHSAS18001
6. Khuyến nghị cài đặt
Thủ tục cài đặt:
Chúng tôi khuyến nghị rằng IEEE Std 524-1992 và các quy trình khuyến nghị của công ty chúng tôi được sử dụng để cài đặt OPGW.
