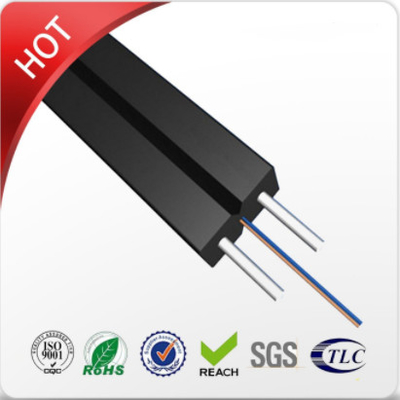

LSZH Vỏ cáp quang FTTH với dây thép FRP tăng cường
Ứng dụng
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. FRP/KFRP.
3. Vỏ LSZH.
Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-24 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Đóng gói & Vận chuyển
Hồ sơ công ty
Công ty TNHH Đông Quan TW-SCIElà một doanh nghiệp công nghệ cao chuyên nghiên cứu và phát triển, sản xuất, chế biến, kinh doanh và kỹ thuật mạng các sản phẩm truyền thông sợi quang và có quyền xuất nhập khẩu độc lập.Công ty có một nhóm các tài năng kỹ thuật và chuyên nghiệp trung thành, tận tâm, khôn ngoan, mạnh mẽ, cam kết theo dõi sự phát triển và ứng dụng các sản phẩm truyền thông quang học tiên tiến của thế giới.Công ty R & D, sản xuất, quản lý các sản phẩm chính là sợi quang, cáp quang, bộ thu phát quang, MODEM quang, v.v.Sản phẩm được sử dụng rộng rãi trong thông tin liên lạc, năng lượng điện, đường sắt, quân sự và các bộ phận liên quan khác, được xuất khẩu sang Pháp, Ấn Độ, Singapore, Malaysia và các nước khác.
lợi ích của chúng ta
1. Doanh nghiệp liêm chính cao (90% khách hàng thường xuyên).
2. Chất lượng tốt với giá EXW (Một nhà sản xuất chuyên nghiệp).
3. Thời gian giao hàng ngắn nhất (1000km FTTH chỉ cần 1 ngày).
4. QC: ISO 9002, ROHS, TIẾP CẬN.
5. MOQ là 1KM.
6. Phòng thử nghiệm độc quyền trị giá 3.000.000RMB
7. Mẫu miễn phí được cung cấp.
8. Tùy chỉnh.
Giải quyết vấn đề của bạn là ưu tiên của chúng tôi, xin vui lòng liên hệ với chúng tôi!
