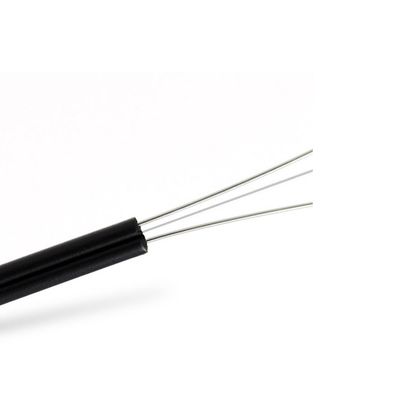

Cáp quang vỏ bọc G657A LSZH với FRP Tăng cường FTTH
Ứng dụng
1. Thông qua hệ thống cáp trong nhà.
2. Là bím tóc của thiết bị liên lạc.
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. FRP/KFRP.
3. Vỏ LSZH.

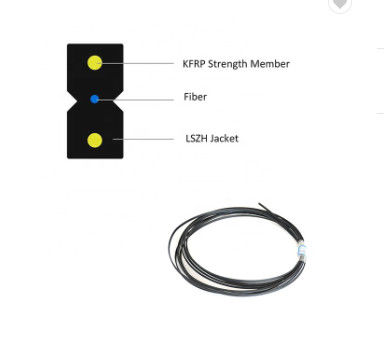

Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 1 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Đóng gói & Vận chuyển
Hồ sơ công ty
Dong Guan TW-SCIE Co., Ltd.là một nhóm doanh nghiệp công nghệ cao ở Trung Quốc dành cho các cam kết truyền thông với quyền của các nhà xuất khẩu và kẻ mạo danh của chúng tôi.Kể từ khi thành lập, các sản phẩm chất lượng cao và sự hợp tác chặt chẽ đã giúp doanh nghiệp phát triển ổn định và nhanh chóng thành nhà cung cấp Nhà sản xuất truyền thông chuyên biệt và nhà cung cấp dịch vụ kỹ thuật với dòng sản phẩm và thông số kỹ thuật hoàn chỉnh nhất trong ngành cáp và cáp của Trung Quốc.
Doanh nghiệp sở hữu một nhóm tài năng trung thành, thông minh, tận tâm.Trong khi uốn mình để theo kịp sự phát triển và ứng dụng tiên tiến trên toàn thế giới, chúng tôi xây dựng mối quan hệ hợp tác với nhiều học viện nghiên cứu khoa học.
Các sản phẩm chính của doanh nghiệp chúng tôi là:
cáp quang, cáp quang, Media converter quang, bộ thu phát quang, bộ ghép quang, modem quang, đầu nối quang, khung phối quang.
Tất cả các sản phẩm được sử dụng rộng rãi trong viễn thông, năng lượng điện, đường sắt và các bộ phận liên quan khác, xuất khẩu sang Pháp, Ấn Độ, Singapore, Malaysia.
