Cáp quang vỏ bọc G652D LSZH với dây thép FRP Tăng cường FTTH
Ứng dụng
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. FRP/KFRP.
3. Vỏ LSZH.

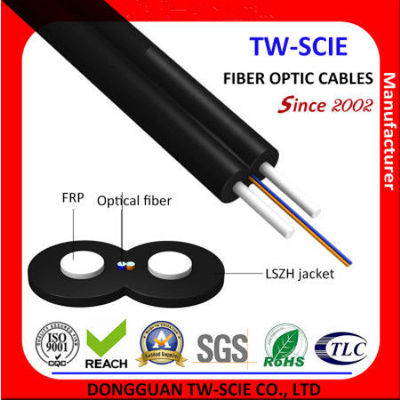

Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-24 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật chất | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Đóng gói & Vận chuyển
Hồ sơ công ty
Công ty TNHH Đông Quan TW-SCIElà công ty con của Tập đoàn Tewang.Nó được thành lập vào năm 2002. Kể từ khi thành lập, công ty đã tuân thủ khái niệm "không ngừng đổi mới và theo đuổi sự xuất sắc", đồng thời cam kết nghiên cứu và phát triển các sản phẩm truyền thông sợi quang và mở rộng thị trường trong một thời gian dài.Thông qua những nỗ lực không ngừng, nó đã phát triển thành một doanh nghiệp công nghệ cao toàn diện tích hợp R&D, sản xuất, bán hàng và kỹ thuật mạng của các sản phẩm truyền thông sợi quang.Chúng tôi dựa vào thiết bị tiên tiến, công nghệ trưởng thành và quản lý chặt chẽ để cung cấp cho người dùng những sản phẩm chất lượng cao và dịch vụ trước bán hàng, bán hàng và hậu mãi hoàn hảo.Dựa trên nguyên lý "tồn tại nhờ chất lượng, phát triển nhờ đổi mới" và danh tiếng tốt, công ty đã thiết lập quan hệ đối tác chiến lược với nhiều nhà khai thác trong và ngoài nước.Công ty hiện có ba dòng sản phẩm: cáp quang, linh kiện thụ động quang và bộ thu phát sợi quang, có thể cung cấp cho khách hàng dịch vụ một cửa.
Chất lượng & Dịch vụ của chúng tôi
CÔNG TY TNHH DONGGUAN TW-SCIEcam kết cung cấp các sản phẩm & dịch vụ cáp quang chất lượng cao nhất cho khách hàng bằng cách:
1. Luôn đáp ứng về chất lượng và hiệu suất sản phẩm;
2. Cung cấp sản phẩm và dịch vụ kịp thời để đáp ứng yêu cầu của khách hàng;
3. Đảm bảo rằng nhân viên của chúng tôi được đào tạo bài bản để họ có thể phục vụ khách hàng tốt hơn.
Giải quyết vấn đề của bạn là ưu tiên của chúng tôi, xin vui lòng liên hệ với chúng tôi!
