Thông số kỹ thuật cho cáp quang

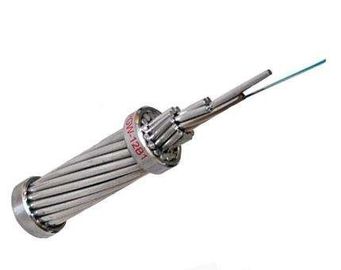

Dây nối đất quang (còn được gọi là OPGW hoặc, theo tiêu chuẩn IEEE, dây nối đất trên cao tổng hợp sợi quang) là một loại cáp được sử dụng trong các đường dây điện trên không.Cáp như vậy kết hợp các chức năng nối đất và thông tin liên lạc.Nó có cấu trúc ống thép không gỉ trung tâm và cấu trúc lớp sợi.Cáp OPGW có cấu trúc hình ống với một hoặc nhiều sợi quang bên trong, được bao quanh bởi một hoặc hai lớp dây thép mạ nhôm (ACS) hoặc dây ACS hỗn hợp và dây hợp kim nhôm.Cáp OPGW được chạy giữa các đỉnh của cột điện cao thế.Phần dẫn điện của cáp dùng để liên kết các tháp liền kề với mặt đất và che chắn các dây dẫn điện áp cao khỏi sét đánh.Các sợi quang trong cáp có thể được sử dụng để truyền dữ liệu tốc độ cao, cho mục đích bảo vệ và kiểm soát đường truyền của chính công ty điện lực, cho liên lạc thoại và dữ liệu của chính công ty đó, hoặc có thể được cho thuê hoặc bán cho bên thứ ba các bên để phục vụ như một kết nối cáp quang tốc độ cao giữa các thành phố.Thi công OPGW phải cắt điện nên tổn thất lớn hơn nên phải dùng OPGW thi công đường dây cao áp trên 110KV.
Các tính năng và lợi thế
1. Thay thế các dây tiếp địa trên không hiện có, nâng cấp các đường dây thông tin liên lạc của hệ thống điện.
2. Phương án, thiết kế đồng bộ với dây tiếp địa khi xây dựng mới đường dây trên không
3. Cung cấp bộ phận sợi ống không gỉ với sự bảo vệ tối ưu
4. Dẫn dòng ngắn mạch sự cố lớn và bảo vệ chống sét
5. Thích hợp cho ứng dụng trong sợi quang hih và đường dây điện siêu cao áp
6. Phù hợp với độ võng thuận lợi của dây grond khuếch tán.
Ứng dụng
Dây nối đất hỗn hợp sợi quang [OPGW] phù hợp để lắp đặt trên các đường dây điện mới với chức năng kép là dây nối đất và thông tin liên lạc.Đặc biệt lắp đặt trên đường dây điện áp bình thường và điện áp phụ cao thế.OPGW có thể thay thế dây nối đất thông thường của đường dây điện cũ với chức năng liên lạc cáp quang ngày càng tăng.Chúng dẫn dòng điện ngắn mạch và cung cấp khả năng chống sét.
Cáp quang Đặc trưng
Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652.D phải tuân theo bảng dưới đây:
| Đặc trưng | Giá trị được chỉ định | Các đơn vị | ||
| Đặc điểm quang học | ||||
| Đường kính trường chế độ | ở 1310nm | 9,1 ± 0,5 | µm | |
| ở 1550nm | 10,3 ± 0,7 | mm | ||
| hệ số suy giảm | ở 1310nm | ≤0,36 | dB/km | |
| ở 1550nm | ≤0,23 | dB/km | ||
| Độ suy giảm không đồng nhất | ≤0,05 | dB | ||
| Bước sóng tán sắc bằng không ( λ0) | 1300～1324 | bước sóng | ||
| Độ dốc phân tán tối đa bằng không (S0 tối đa) | ≤0,092 | ps/(nm2·km) | ||
| Hệ số phân tán chế độ phân cực (PMDHỏi) | ≤0,2 |  |
||
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | ||
| Hệ số phân tán | 1288～1339nm | ≤3,5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Chiết suất nhóm hiệu dụng (Nhiệu quả) | ở 1310nm | 1.466 | － | |
| ở 1550nm | 1.467 | － | ||
| đặc trưng hình học | ||||
| đường kính ốp | 125,0 ± 1,0 | µm | ||
| Tấm ốp không tròn | ≤1,0 | % | ||
| đường kính lớp phủ | 245,0 ± 10,0 | µm | ||
| Lỗi đồng tâm lớp phủ | ≤12,0 | µm | ||
| Lớp phủ không tròn | ≤6,0 | % | ||
| Lỗi đồng tâm ốp lõi | ≤0,8 | µm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12,0 | µm | ||
| đặc tính cơ học | ||||
| Quăn | ≥4 | tôi | ||
| bằng chứng căng thẳng | ≥0,69 | GPa | ||
| lực dải phủ | Giá trị trung bình | 1,0-5,0 | N | |
| Giá trị cao | 1,3-8,9 | N | ||
| Mất uốn vĩ mô | Ф60mm, 100 vòng, ở 1550nm | ≤0,05 | dB | |
| Ф32mm, 1 vòng, ở 1550nm | ≤0,05 | dB | ||
Đặc trưngcủa cáp
Thông số và cấu trúc cáp
Dây nối đất trên cao làm bằng dây thép bọc nhôm (AS) và ống thép không gỉ chứa sợi quang.
3.2Loại cáp: OPGW-48B1.3-190[205;185.4]
3.2.1 Mặt cắt ngang của OPGW
| Kết cấu | Vật liệu | KHÔNG. | Đường kính vật liệu | ||
| Chất xơ | G.652.D | 48 | |||
| Trung tâm | dây 20% NHƯ | 1 | Đường kính | 4.0mm | |
| lớp 1 | Ống thép không gỉ | 4 | Đường kính | 4.0mm | |
| dây 20% NHƯ | 2 | Đường kính | 4.0mm | ||
| lớp 2 | dây 20% NHƯ | 12 | Đường kính | 4.0mm | |
| Mặt hàng | Thông số kỹ thuật | ||
| Mắc kẹt | Lõi, lớp 1, lớp 2 | ||
| hướng mắc cạn | lớp ngoài làPhảitay | ||
| Đường kính cáp (Danh nghĩa) | 20.0mm | ||
| Trọng lượng cáp (xấp xỉ) | 1365kg/km | ||
| Mặt cắt hỗ trợ | AS dây | 188,5mm2 | |
| Độ bền kéo định mức (RTS) | 205kN | ||
| Mô đun đàn hồi (E-Modulus) | 162,0kN/mm2 | ||
| Hệ số giãn dài nhiệt | 13.0×10-6/K | ||
| Căng thẳng làm việc tối đa (40%RTS ) | 82,0kN | ||
| Căng thẳng hàng ngày(EDS)(18%～25%RTS) | 36,9~51,25kN | ||
| Điện trở DC ở 20oC | 0,442 ôm/km | ||
| Dòng thời gian ngắn (1.0s, 40℃～200℃) | 13,62kA | ||
| Công suất dòng thời gian ngắn I2t | 185,4kA²s | ||
| Bán kính uốn tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10℃~+60℃ | |
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Hoạt động | -40℃~+80℃ | ||
Fiber vàlchim ưngtube Cmàu sắcNhận biết
Các sợi riêng lẻ và các ống rời phải phù hợp với tiêu chuẩn TIA/EIA-598-A và mã màu như bên dưới.
Ống thép 1 (Sợi số 1-12): Sợi quang đơn mode (SM)
màu sắc sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Ống thép 2 (Sợi số 13-24): Sợi quang đơn mode (SM)
Một vết màu đen (khoảng cách 50mm)
| KHÔNG. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Steel tube 3 (Sợi số 25-36): Sợi quang đơn mode (SM)
Một vạch màu đen (khoảng cách 100mm)
| KHÔNG. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Steel tube 4 (Sợi No.37-48): Sợi quang đơn mode (SM)
Một vạch màu đen (khoảng cách 150mm)
| KHÔNG. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | Màu đỏ | Thiên nhiên | Màu vàng | màu tím | Hồng | nước |
Đóng hàng và gửi hàng
OPGW phải được quấn chặt và đồng đều trên một cuộn gỗ-sắt chắc chắn phù hợp với ANSI/AA 53-1981 hoặc tương đương.Trục quay phải được làm trễ bằng các thanh gỗ-sắt chắc chắn để ngăn OPGW khỏi bị hư hại trong các hoạt động vận chuyển, xử lý, bảo quản và xâu chuỗi thông thường.
Vẽ cuộn
Theo chiều dài của cáp, chúng tôi chọn loại cuộn khác nhau (D, d, b, w1, w2) để tải cáp.
