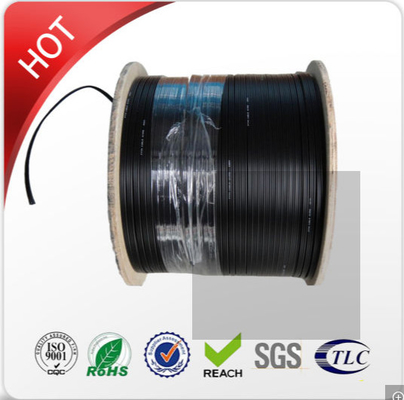

Cáp thả FTTH ngoài trời 2 lõi bằng sợi quang G657A
Thông số kỹ thuật này bao gồm các yêu cầu thiết kế về tiêu chuẩn cấu trúc, cơ học, vật lý và hiệu suất đối với việc cung cấp cáp quang.Các tính năng được mô tả trong tài liệu này nhằm cung cấp thông tin về hiệu suất của cáp quang.
Đánh dấu vỏ bọc cáp
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
b.Năm của nhà sản xuất
c.Loại cáp và sợi quang
d.Dấu chiều dài (in trên mỗi mét bình thường)
đ.Hoặc như yêu cầu của khách hàng.
Kiểm tra và Kiểm tra
Các đặc tính quang học của tất cả các sợi quang được đo lường trước khi sản xuất cáp và có thể theo dõi được trong suốt quá trình sản xuất cũng như tuổi thọ của cáp.
Sau khi đi cáp, chúng tôi sử dụng các kỹ thuật kiểm soát quy trình thống kê cùng với xác minh định kỳ để đảm bảo tuân thủ 100% các yêu cầu về độ suy hao ở mỗi chiều dài cáp với OTDR hai chiều ở tất cả các bước sóng hoạt động.Các phép đo kích thước cáp cũng được thực hiện khi kiểm tra lần cuối và được ghi lại.
thông số kỹ thuật
|
Loại cáp |
FTTH (Thả cáp) |
|
Loại sợi |
SM G.657A1 |
|
Ứng dụng |
Truyền thông đường dài, LAN |
|
Các phương pháp cài đặt được đề xuất |
Trên không |
|
Môi trường |
Trong nhà/Ngoài trời |
|
Phạm vi nhiệt độ |
-40ºC đến 70ºC |
Thông số kỹ thuật sợi
|
phong cách sợi |
Đơn vị |
SM |
SM |
SM |
||
|
tình trạng |
bước sóng |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
sự suy giảm |
dB/km |
≤0,36/0,23 |
≤3,5/0,21 |
≤3,5/0,21 |
||
|
phân tán |
1310nm |
ps/(nm*km) |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
ps/(nm*km) |
≤22 |
≤22 |
≤22 |
||
|
Bước sóng phân tán bằng không |
bước sóng |
1312±10 |
1312±10 |
1300-1324 |
||
|
Độ dốc phân tán bằng không |
ps/(nm²×Km) |
≤0,091 |
≤0,090 |
≤0,092 |
||
|
PMD sợi cá nhân tối đa |
[ps/√km] |
≤0,2 |
≤0,2 |
≤0,2 |
||
|
Giá trị liên kết thiết kế PMD |
ps/(nm²×Km) |
≤0,08 |
≤0,08 |
≤0,08 |
||
|
Bước sóng cắt sợi quang λc |
bước sóng |
>=1180,≤1330 |
>=1180,≤1330 |
>=1180,≤1330 |
||
|
Bước sóng cắt cáp λcc |
bước sóng |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
ô |
9,2 ± 0,4 |
9,0 ± 0,4 |
9,8 ± 0,4 |
|
|
1550nm |
ô |
10,4 ± 0,8 |
10,1 ± 0,5 |
9,8 ± 0,5 |
||
|
Bước (giá trị trung bình của phép đo hai chiều) |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
||
|
Bất thường về chiều dài sợi và điểm gián đoạn |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
||
|
Hệ số tán xạ ngược chênh lệch |
dB/km |
≤0,03 |
≤0,03 |
≤0,03 |
||
|
suy giảm đồng nhất |
dB/km |
≤0,01 |
≤0,01 |
≤0,01 |
||
|
đường kính ốp |
ô |
125,0 ± 0,1 |
124,8 ± 0,1 |
124,8 ± 0,1 |
||
|
Tấm ốp không tròn |
% |
≤1,0 |
≤0,7 |
≤0,7 |
||
|
đường kính lớp phủ |
ô |
242±7 |
242±7 |
242±7 |
||
|
Lớp phủ/chaffinch lỗi đồng tâm |
ô |
≤12,0 |
≤12,0 |
≤12,0 |
||
|
Lớp phủ không tròn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
||
|
Lỗi đồng tâm lõi / lớp phủ |
ô |
≤0,6 |
≤0,5 |
≤0,5 |
||
|
Curl (bán kính) |
ô |
≥4 |
≥4 |
≥4 |
||
|
phong cách sợi |
Đơn vị |
SM |
SM |
SM |
||
|
tình trạng |
bước sóng |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
sự suy giảm |
dB/km |
≤0,36/0,23 |
≤3,5/0,21 |
≤3,5/0,21 |
||
|
phân tán |
1310nm |
ps/(nm*km) |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
ps/(nm*km) |
≤22 |
≤22 |
≤22 |
||
|
Bước sóng phân tán bằng không |
bước sóng |
1312±10 |
1312±10 |
1300-1324 |
||
|
Độ dốc phân tán bằng không |
ps/(nm²×Km) |
≤0,091 |
≤0,090 |
≤0,092 |
||
|
PMD sợi cá nhân tối đa |
[ps/√km] |
≤0,2 |
≤0,2 |
≤0,2 |
||
|
Giá trị liên kết thiết kế PMD |
ps/(nm²×Km) |
≤0,08 |
≤0,08 |
≤0,08 |
||
|
Bước sóng cắt sợi quang λc |
bước sóng |
>=1180,≤1330 |
>=1180,≤1330 |
>=1180,≤1330 |
||
|
Bước sóng cắt cáp λcc |
bước sóng |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
ô |
9,2 ± 0,4 |
9,0 ± 0,4 |
9,8 ± 0,4 |
|
|
1550nm |
ô |
10,4 ± 0,8 |
10,1 ± 0,5 |
9,8 ± 0,5 |
||
|
Bước (giá trị trung bình của phép đo hai chiều) |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
||
|
Bất thường về chiều dài sợi và điểm gián đoạn |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
||
|
Hệ số tán xạ ngược chênh lệch |
dB/km |
≤0,03 |
≤0,03 |
≤0,03 |
||
|
suy giảm đồng nhất |
dB/km |
≤0,01 |
≤0,01 |
≤0,01 |
||
|
đường kính ốp |
ô |
125,0 ± 0,1 |
124,8 ± 0,1 |
124,8 ± 0,1 |
||
|
Tấm ốp không tròn |
% |
≤1,0 |
≤0,7 |
≤0,7 |
||
|
đường kính lớp phủ |
ô |
242±7 |
242±7 |
242±7 |
||
|
Lớp phủ lỗi đồng tâm |
ô |
≤12,0 |
≤12,0 |
≤12,0 |
||
|
Lớp phủ không tròn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
||
|
Lỗi đồng tâm lõi / lớp phủ |
ô |
≤0,6 |
≤0,5 |
≤0,5 |
||
|
Curl (bán kính) |
ô |
≥4 |
≥4 |
≥4 |
||
Thiết kế cáp
|
Mục |
Sự miêu tả |
|
mẫu số |
FTTH-1 G.657A1-LSZH |
|
1. Số lượng sợi |
2 lõi |
|
2. Đường kính cáp |
2,1 ± 0,1 * 5,2 ± 0,2mm |
|
3. Trọng lượng cáp |
17,7kg |
|
4. Thành viên sức mạnh |
|
|
-Vật liệu |
THÉP |
|
-Đường kính |
0,45mm * 2 |
|
5. Vỏ bọc bên ngoài |
|
|
-Vật liệu |
LSZH |
|
6. Đánh dấu vỏ bọc |
|
|
-Loại đánh dấu |
in laser |
|
7. Sứ giả |
|
|
đường kính ngoài |
1.0mm |
|
Vật liệu |
dây thép |
Hiệu suất cáp
|
Mặt hàng |
Sự miêu tả |
|
|
Phạm vi nhiệt độ cài đặt |
-20--+60ºC |
|
|
Nhiệt độ vận hành và vận chuyển |
-40-+70ºC |
|
|
Bán kính uốn tối thiểu (mm) |
dài hạn |
10D |
|
thời gian ngắn |
20D |
|
|
Độ bền kéo cho phép (N) |
dài hạn |
300 |
|
thời gian ngắn |
600 |
|
|
Tải trọng nghiền nát (N/100mm) |
dài hạn |
1100 |
|
thời gian ngắn |
2200 |
|
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ không thể trả lại riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bọc hoàn toàn bằng một lớp bọc nhiệt được buộc chặt vào cáp bằng dây đai đóng gói.Tấm bọc này có thể tái sử dụng và cung cấp khả năng chống nhiệt và tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng mũ bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
