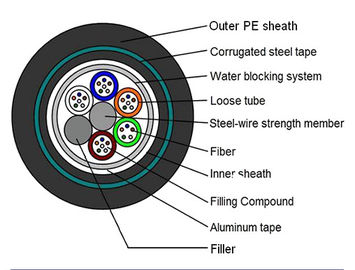

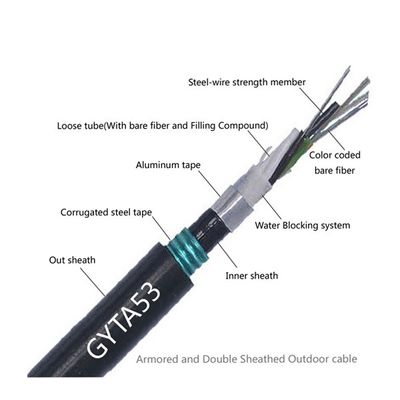

Mô tả cáp từ bên trong sang bên ngoài
1. sợi
2. Thép dây tăng cường thành viên
3. ống lỏng
4. vỏ bên trong
5. hệ thống chặn nước
6. hỗn hợp điền
7. băng thép lợp
8. vỏ ngoài
Ứng dụng
1. Phân phối trực tiếp bên ngoài hoặc ống dẫn.
2- Truyền thông đường dài và mạng khu vực địa phương.
Đặc điểm
1- Thép băng cáp.
2. Filler bảo vệ ống sợi thép băng amored.
3Hiệu suất cơ khí và môi trường tuyệt vời.
4Cấu trúc nhỏ gọn, trọng lượng nhẹ.
5. Dễ dàng lắp đặt và vận hành đơn giản.
6Hệ thống ngăn nước tốt.
7- Lớp vỏ đôi.
| Các mục | Mô tả | ||||||
| Số lượng sợi | 2-288 lõi | ||||||
| Sợi | loại | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| đường kính | 250μm | ||||||
| Thành viên sức mạnh | vật chất | Dây băng thép và E-glass | |||||
| Vỏ bên trong | vật liệu | PE | |||||
| đường kính | / | ||||||
| Vỏ bên ngoài | vật liệu | PE | |||||
| đường kính | 12.5 ~ 16.5mm | ||||||
| Kích thước cáp (độ cao * chiều rộng) | / | ||||||
| Trọng lượng cáp | 155~255KG±1KG | ||||||
| Phạm vi nhiệt độ cài đặt ((oC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển ((oC) | -40+70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 3000 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 4000 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Màu chuẩn của sợi và ống
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
Ưu điểm của chúng tôi
Hồ sơ công ty
DONGGUAN TW-SCIE CO.,LTD. là một công ty con của Tewang Group, được thành lập vào năm 2002.nó đã phát triển thành một sản phẩm phát triển truyền thông sợi quang công nghệ cao toàn diện. sản xuất. bán hàng và kỹ thuật mạng. Trụ sở của công ty nằm ở thị trấn Oingxi. Thành phố Dongguan, một thị trấn công nghiệp xinh đẹp. Nó có hai cơ sở sản xuất công nghiệp hiện đại ở Dongguan,Quảng Đông và DeyangSichuan, với sản lượng hàng năm 20 triệu km dây cáp quang.
Là nhà sản xuất chuyên nghiệp về cáp sợi quang, chúng tôi không chỉ có thể cung cấp cho bạn cáp sợi quang với chất lượng cao và giá cả cạnh tranh, mà còn là các cấu trúc theo yêu cầu của bạn.Vì vậy, xin vui lòng tự do liên hệ với chúng tôi để hợp tác và dịch vụ tuyệt vời.
