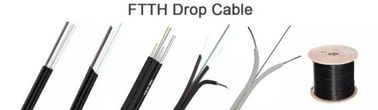

Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype đơn chế độ ống dẫn ống dẫn cáp truyền thông dây truyền thông mạng viễn thông
Cáp sợi quang hình bướm là để đặt sợi quang ở trung tâm, đặt hai dây FRP song song ở cả hai bên như các yếu tố tăng cường,và ép ra một lớp phủ chống cháy không chứa halogen có khói thấpCác thành viên tăng cường (FRP) được đặt ở mỗi bên của rãnh, lớp phủ với PE (LSZH, PVC) áo khoác.
Cấu trúc:
Tính năng
1. Sợi quang đặc biệt chống uốn cong, cung cấp băng thông lớn hơn và tăng hiệu suất truyền tải mạng;
2Hai cột cột cột cột cột cột cột cột cột cột cột cột cột cột cột
3. Cáp quang có cấu trúc đơn giản, trọng lượng nhẹ và khả năng thực tế mạnh mẽ;
4Thiết kế rãnh độc đáo, dễ dàng để vỏ, dễ dàng để kết nối, đơn giản hóa việc lắp đặt và bảo trì;
5. Lớp phủ polyethylene chống cháy không chứa halogen hoặc PVC chống cháy, bảo vệ môi trường.
6. Có thể được kết hợp với một loạt các kết nối tại chỗ, có thể là tại chỗ cuối.
7Vì sự mềm mại và nhẹ nhàng của nó, cáp vỏ được sử dụng rộng rãi trong mạng truy cập;tên khoa học của cáp phủ là mạng truy cập sử dụng một con bướm để giới thiệu cáp quang; bởi vì hình dạng của nó là một con bướm, nó cũng được gọi là cáp quang bướm, cáp quang hình 8.
Thông số kỹ thuật
Thông số kỹ thuật chung
| Loại cáp | FTTH ((Drop Cable) |
| Loại sợi | SM G657A1/ SM G657A2 |
| Ứng dụng | FTTH, LAN |
| Phương pháp lắp đặt khuyến cáo | Không khí |
| Môi trường | Trong nhà |
| Phạm vi nhiệt độ | -40 đến 70°C |
Thông số kỹ thuật về sợi
| Phong cách sợi | Đơn vị |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| tình trạng | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| làm suy giảm | dB/km | ≤ 0,36 / 0.23 | ≤ 0,35/0.21 | ≤ 0,35/0.21 | ||
| Phân tán | 1310nm | Ps/(nm*km) | ≤ 18 | ≤ 18 | ≤ 18 | |
| 1550nm | Ps/(nm*km) | ≤ 22 | ≤ 22 | ≤ 22 | ||
| Độ dài sóng phân tán bằng không | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| Độ nghiêng phân tán bằng không | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD Tối đa sợi riêng lẻ | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| Giá trị liên kết thiết kế PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| Độ dài sóng cắt của sợi λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| Độ dài sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | Ừm. | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| Bước ((trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Sự bất thường trên chiều dài sợi và sự gián đoạn điểm | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Tỷ lệ phân tán ngược khác biệt | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | ||
| Lỗi đồng tâm lớp phủ/cháp | Ừm. | ≤120 | ≤120 | ≤120 | ||
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.5 | ≤0.5 | ||
| Curl ((radius) | Ừm. | ≥ 4 | ≥ 4 | ≥ 4 | ||
Nhận dạng màu tiêu chuẩn của sợi
| Không, không. | 1 | 2 | 3 | 4 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu |
Thiết kế cáp
| Điểm | Mô tả |
| Số mẫu | GJYXFH03 |
| 1Số lượng chất xơ | 1 lõi, 2 lõi, 4 lõi |
| 2. Chuẩn mực cáp | 6.8mm |
| 3. Diameter cáp bên trong | 2.0*3.0mm |
| 4. Thành viên sức mạnh | |
| - Vật liệu | FRP |
| - Chiều kính | 0.45mm |
| 5.Vỏ bên ngoài | |
| - Vật liệu | PE/LSZH (màu đen/màu trắng)/PVC |
| 6. Đánh dấu vỏ | |
| - Loại đánh dấu | In laser |
Thành viên lực lượng
Các thành phần sức mạnh được làm bằng FRP. Nó cung cấp sức kéo cho cáp.
vỏ bảo vệ cáp khỏi nước xâm nhập.
áo khoác bên ngoài
Vỏ LSZH được ép ra trên sợi.
Đánh dấu vỏ cáp
Mỗi dây cáp có thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của dây cáp:
a. Tên của nhà sản xuất.
b. Năm sản xuất
c. Loại cáp và sợi
d. Dấu độ dài (được in trên mỗi mét thông thường)
Hoặc theo yêu cầu của khách hàng.
Ứng dụng
1. Được sử dụng cho dây điện trong nhà, người dùng cuối trực tiếp sử dụng cáp;
2. Được sử dụng để giới thiệu cáp quang trong các tòa nhà;
Đối với dây điện trong nhà của người dùng trong FTTH.
