Thông số kỹ thuật cho cáp sợi quang
Đặc điểm của sợi quang
Các đặc điểm quang học, hình học, cơ học và môi trường của ITU-T G.652D sợi quang được tuân thủ theo bảng dưới đây:
| Đặc điểm | Các giá trị cụ thể | Đơn vị | ||
| Đặc điểm quang học | ||||
| Chiều kính trường chế độ | ở 1310nm | 9.1±0.5 | μm | |
| ở 1550nm | 10.3 ± 0.7 | mm | ||
| Tỷ lệ suy giảm | ở 1310nm | ≤0.36 | dB/km | |
| ở 1550nm | ≤0.23 | dB/km | ||
| Sự không đồng nhất của sự suy giảm | ≤0.05 | dB | ||
| Độ dài sóng phân tán bằng không (λ0) | 1300 ¥1324 | nm | ||
| Độ nghiêng phân tán tối đa bằng không (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| hệ số phân tán chế độ phân cực (PMD)Q) | ≤0.2 | |||
| Độ dài sóng cắt (λ)cc) | ≤1260 | nm | ||
| Tỷ lệ phân tán | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤ 18 | ps/(nm·km) | ||
| Chỉ số khúc xạ nhóm hiệu quả (N)eff) | ở 1310nm | 1.466 | - Không. | |
| ở 1550nm | 1.467 | - Không. | ||
| Đặc điểm hình học | ||||
| Chiều kính lớp phủ | 125.0±1.0 | μm | ||
| Không hình tròn lớp phủ | ≤1.0 | % | ||
| Chiều kính lớp phủ | 245.0±10.0 | μm | ||
| Lỗi đồng tâm lớp phủ | ≤120 | μm | ||
| Lớp phủ không hình tròn | ≤ 6.0 | % | ||
| Lỗi đồng tâm lớp phủ lõi | ≤0.8 | μm | ||
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤120 | μm | ||
| Đặc điểm cơ khí | ||||
| Curling | ≥ 4 | m | ||
| Khả năng chống căng thẳng | ≥ 0.69 | GPa | ||
| Sức mạnh của dải phủ | Giá trị trung bình | 1.0-5.0 | N | |
| Giá trị đỉnh | 1.3-8.9 | N | ||
| Mất độ uốn nắn vĩ mô | F60mm, 100 vòng tròn, ở 1550nm | ≤0.05 | dB | |
| F32mm, 1 vòng tròn, ở 1550nm | ≤0.05 | dB | ||
Đặc điểm của cáp
Xây dựng cáp và tham số

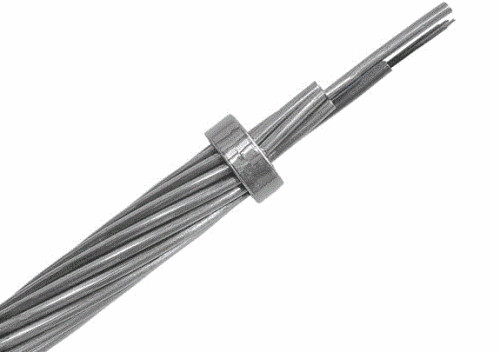

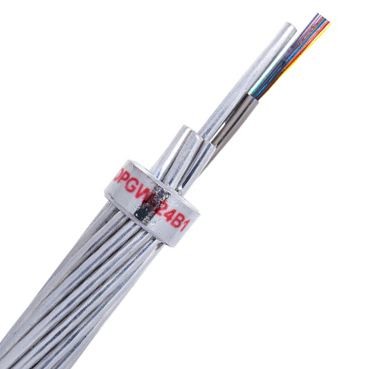

Sợi dây đất trên có chứa dây thép bọc nhôm và một ống thép không gỉ với sợi quang.
Loại cáp: OPGW-48B1.3-190[205;185.4]

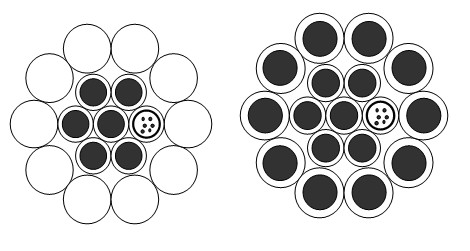

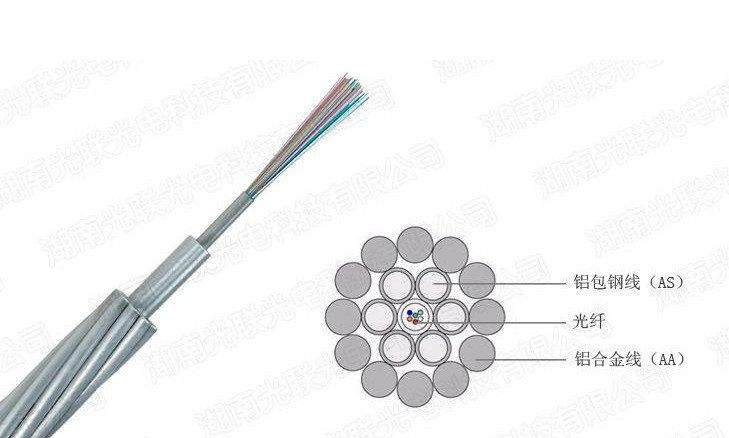

Màn cắt ngang của OPGW
| Cấu trúc | Vật liệu | Không, không. | Chiều kính vật liệu | ||
| Sợi | G.652D | 48 | |||
| Trung tâm | 20% dây AS | 1 | Chiều kính | 4.0mm | |
| Lớp 1 | SUS Tube | 4 | Chiều kính | 4.0mm | |
| 20% dây AS | 2 | Chiều kính | 4.0mm | ||
| Lớp 2 | 20% dây AS | 12 | Chiều kính | 4.0mm | |
Thông số kỹ thuật của OPGW
| Các mục | Dữ liệu kỹ thuật | ||
| Bị mắc cạn | Trọng tâm, lớp 1, lớp 2 | ||
| Hướng thả | Lớp bên ngoài là tay phải | ||
| Chiều kính cáp (tên) | 20.0mm | ||
| Trọng lượng cáp (khoảng) | 1365kg/km | ||
| Phương tiện hỗ trợ cắt ngang | AS Wire | 188.5mm2 | |
| Độ bền kéo theo định số (RTS) | 205kN | ||
| Mô đun độ đàn hồi (E-Modulus) | 162.0kN/mm2 | ||
| Tỷ lệ kéo dài nhiệt | 13.0×10-6/K | ||
| Năng lực làm việc tối đa (40%RTS) | 82.0kN | ||
| Căng thẳng hàng ngày (EDS) (RTS) | 36.9 ~ 51.25kN | ||
| Chống DC ở 20°C | 0.442 ohm/km | ||
| Lưu lượng thời gian ngắn (1,0s, 40°C~200°C) | 13.62kA | ||
| Khả năng điện thời gian ngắn I2t | 185.4kA2s | ||
| Khoảng bán kính uốn cong tối thiểu | Cài đặt | 30 lần đường kính cáp | |
| Hoạt động | 15 lần đường kính cáp | ||
| Phạm vi nhiệt độ | Cài đặt | -10°C~+60°C | |
| Lưu trữ & vận chuyển | -40°C~+60°C | ||
| Hoạt động | -40°C~+80°C | ||
Nhận dạng màu sắc của sợi và ống lỏng
Các sợi riêng lẻ và ống lỏng phải tuân thủ tiêu chuẩn TIA/EIA-598-A và sử dụng mã màu sau.
ống thép 1 (sợi số 1-12): Sợi quang đơn chế độ (SM)
Màu sắc sợi
| Không. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
Bụi thép 2 (sợi số 13-24): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (50mm pitch)
| Không. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ống thép 3 (sợi số 25-36): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (100mm pitch)
| Không. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bụi thép 4 (sợi số 37-48): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (150mm pitch)
| Không. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bao bì và vận chuyển
Theo chiều dài của cáp, chúng tôi chọn loại cuộn khác nhau (D,d,b,w1,w2) để tải cáp.
Các khuyến nghị cài đặt
Phương pháp lắp đặt:
Sử dụng IEEE Std 524-1992 và các quy trình được công ty chúng tôi đề nghị để cài đặt OPGW, như được đề nghị.
