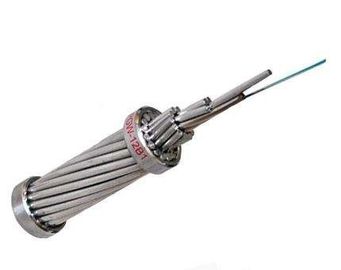

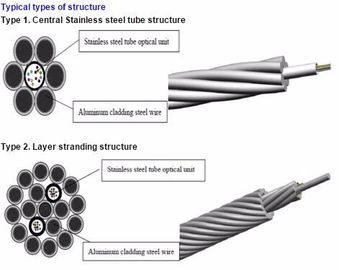

Cáp OPGW là loại cáp có cấu trúc phức hợp giữa dây truyền dẫn quang và dây nối đất trên không để truyền tải điện năng.Nó hoạt động trong đường dây truyền tải điện cả dưới dạng cáp quang và dây nối đất trên cao có thể bảo vệ chống sét đánh và dẫn điện ngắn mạch. OPGW bao gồm bộ quang học ống thép không gỉ, dây thép bọc nhôm, dây hợp kim nhôm.Nó có cấu trúc ống thép không gỉ trung tâm và cấu trúc lớp sợi.Chúng tôi có thể thiết kế cấu trúc theo điều kiện môi trường khác nhau và yêu cầu của khách hàng.
Các ứng dụng
1. bảo vệ ánh sáng và dẫn dòng điện ngắn mạch.
2. Thích ứng để thay thế dây nối đất cũ và cấu trúc mới của dây nối đất điện áp cao.
3.Đối với cáp nối đất mới hoặc hiện có.
Thông số kỹ thuật
| Chi tiết kết cấu | được đặt tên | KHÔNG. | Đường kính | ||
| Trung tâm | dây 20% NHƯ | 1 | 2,70 | mm | |
| lớp 1 | dây 20% NHƯ | 4 | 2,70 | mm | |
| Ống SUS | 2 | 2,70 | mm | ||
| lớp 2 | dây 20% NHƯ | 10 | 2,70 | mm | |
| Theo tiêu chuẩn IEEE std 1138,IEC 60794-4 | |||||
| Số sợi & Loại | 48 | G652D | |||
| Đường kính tiêu chuẩn | 13h50 | mm | |||
| Mặt cắt hỗ trợ | 97.30 | mm2 | |||
| Tiết diện dây AS | 97.30 | mm2 | |||
| khối lượng gần đúng | 687.0 | kg/km | |||
| Độ bền kéo định mức | 117.0 | kN | |||
| Lực căng tối đa cho phép (40%RTS) | 46,8 | N/mm2 | |||
| Căng thẳng hàng ngày(25%RTS) | 29.3 | N/mm2 | |||
| Ứng suất căng biên (70%RTS) | 81,9 | N/mm2 | |||
| Mô đun đàn hồi | 162.0 | GPa | |||
| Hệ số giãn dài nhiệt | 13,0 | ×10-6/ºC | |||
| Điện trở DC được tính toán ở 20ºC | 0,878 | Ω/km | |||
| Công suất dòng ngắn mạch(40~200ºC, 0.25s) | 45.3 | kA2·S | |||
| Tỷ lệ giữa lực kéo và trọng lượng | 17h40 | km | |||
| Nhiệt độ | Cài đặt | -10ºC~+50 | ºC | ||
| Phạm vi: | Vận chuyển và Vận hành | -40ºC~+80 | ºC | ||

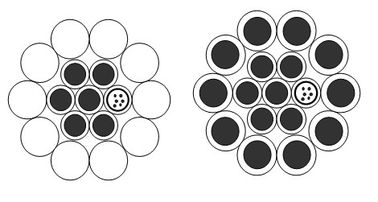

Mặt cắt ngang
