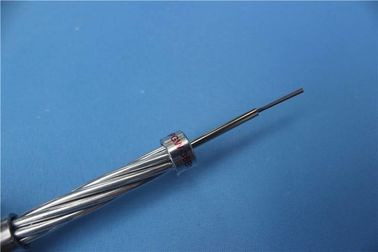

cáp quang opgw cho 220kv line 48 Core Opgw Cable

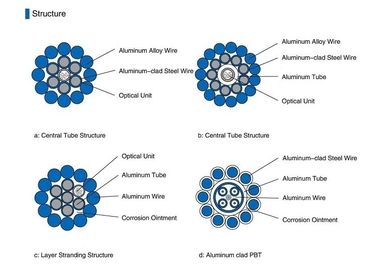

Ống thép không gỉ trung tâm được bao quanh bởi một hoặc hai lớp dây thép mạ nhôm (ACS) hoặc hỗn hợp dây ACS và dây hợp kim nhôm.là những loại cáp được sử dụng rộng rãi nhất, thiết kế của chúng hoàn toàn phù hợp với các nhu cầu về đường dây điện phổ biến nhất.
Các ứng dụng
1. Dây nối đất hỗn hợp sợi quang [OPGW] phù hợp để lắp đặt trên các đường dây điện mới với chức năng kép của dây nối đất và thông tin liên lạc.
2. Đặc biệt để lắp đặt trên đường dây điện áp bình thường và điện áp cao.
3. bảo vệ ánh sáng và dẫn dòng điện ngắn mạch.
Thông số kỹ thuật
| Chi tiết kết cấu | được đặt tên | KHÔNG. | Đường kính | ||
| Trung tâm | dây 20% NHƯ | 1 | 2,70 | mm | |
| lớp 1 | dây 20% NHƯ | 4 | 2,70 | mm | |
| Ống SUS | 2 | 2,70 | mm | ||
| lớp 2 | dây 20% NHƯ | 10 | 2,70 | mm | |
| Theo tiêu chuẩn IEEE std 1138,IEC 60794-4 | |||||
| Số sợi & Loại | 48 | G652D | |||
| Đường kính tiêu chuẩn | 13h50 | mm | |||
| Mặt cắt hỗ trợ | 97.30 | mm2 | |||
| Tiết diện dây AS | 97.30 | mm2 | |||
| khối lượng gần đúng | 687.0 | kg/km | |||
| Độ bền kéo định mức | 117.0 | kN | |||
| Lực căng tối đa cho phép (40%RTS) | 46,8 | N/mm2 | |||
| Căng thẳng hàng ngày(25%RTS) | 29.3 | N/mm2 | |||
| Ứng suất căng biên (70%RTS) | 81,9 | N/mm2 | |||
| Mô đun đàn hồi | 162.0 | GPa | |||
| Hệ số giãn dài nhiệt | 13,0 | ×10-6/ºC | |||
| Điện trở DC được tính toán ở 20ºC | 0,878 | Ω/km | |||
| Công suất dòng ngắn mạch(40~200ºC, 0.25s) | 45.3 | kA2·S | |||
| Tỷ lệ giữa lực kéo và trọng lượng | 17h40 | km | |||
| Nhiệt độ | Cài đặt | -10ºC~+50 | ºC | ||
| Phạm vi: | Vận chuyển và Vận hành | -40ºC~+80 | ºC |
||

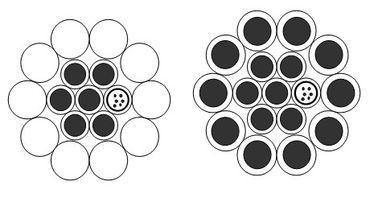

Mặt cắt ngang
