48 lõi tự hỗ trợ dây trên mặt đất tổng hợp trên không
Dây nối đất tổng hợp sợi quang (OPGW) là một loại cáp được sử dụng trong các đường dây điện trên không.Cáp như vậy kết hợp các chức năng nối đất và thông tin liên lạc.

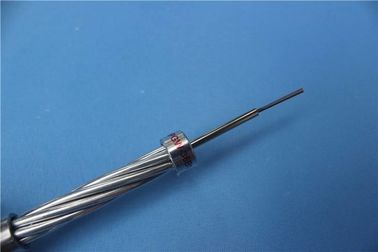

Cáp OPGW có cấu trúc hình ống với một hoặc nhiều sợi quang bên trong, được bao quanh bởi các lớp dây thép và nhôm. Nó chủ yếu được sử dụng cho các đường dây thông tin liên lạc 110kV, 220kV, 500kV, 750kV và các hệ thống truyền tải điện cao thế trên không mới.Nó cũng có thể được sử dụng để thay thế dây nối đất hiện có của hệ thống truyền tải điện áp cao trên không cũ.
Cáp OPGW chạy giữa các đỉnh của cột điện cao thế.Phần dẫn điện của cáp dùng để liên kết các tháp liền kề với mặt đất và che chắn các dây dẫn điện áp cao khỏi sét đánh.Cấu trúc đặc biệt có thể được tùy chỉnh theo nhu cầu của người dùng.
Các ứng dụng
1. Thích ứng để thay thế dây nối đất cũ và cấu trúc mới của dây nối đất điện áp cao.
2. bảo vệ ánh sáng và dẫn dòng điện ngắn mạch
3.OPGW có thể thay thế dây nối đất thông thường của đường dây điện cũ bằng chức năng truyền thông sợi quang ngày càng tăng.
Thông số kỹ thuật
| Chi tiết kết cấu | được đặt tên | KHÔNG. | Đường kính | ||
| Trung tâm | dây 20% NHƯ | 1 | 2,70 | mm | |
| lớp 1 | dây 20% NHƯ | 4 | 2,70 | mm | |
| Ống SUS | 2 | 2,70 | mm | ||
| lớp 2 | dây 20% NHƯ | 10 | 2,70 | mm | |
| Theo tiêu chuẩn IEEE std 1138,IEC 60794-4 | |||||
| Số sợi & Loại | 48 | G652D | |||
| Đường kính tiêu chuẩn | 13h50 | mm | |||
| Mặt cắt hỗ trợ | 97.30 | mm2 | |||
| Tiết diện dây AS | 97.30 | mm2 | |||
| khối lượng gần đúng | 687.0 | kg/km | |||
| Độ bền kéo định mức | 117.0 | kN | |||
| Lực căng tối đa cho phép (40%RTS) | 46,8 | N/mm2 | |||
| Căng thẳng hàng ngày(25%RTS) | 29.3 | N/mm2 | |||
| Ứng suất căng biên (70%RTS) | 81,9 | N/mm2 | |||
| Mô đun đàn hồi | 162.0 | GPa | |||
| Hệ số giãn dài nhiệt | 13,0 | ×10-6/ºC | |||
| Điện trở DC được tính toán ở 20ºC | 0,878 | Ω/km | |||
| Công suất dòng ngắn mạch(40~200ºC, 0.25s) | 45.3 | kA2·S | |||
| Tỷ lệ giữa lực kéo và trọng lượng | 17h40 | km | |||
| Nhiệt độ | Cài đặt | -10ºC~+50 | ºC | ||
| Phạm vi: | Vận chuyển và Vận hành | -40ºC~+80 | ºC |
||

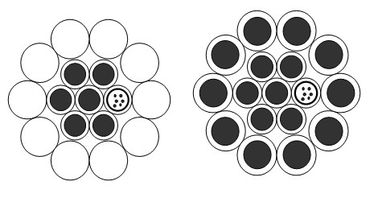

Mặt cắt ngang
