ADSS 2-144 lõi tất cả các dây chuyền điện tự hỗ trợ các nhà sản xuất cáp quang sợi giá sàn,cáp quang sợi ngoài trời

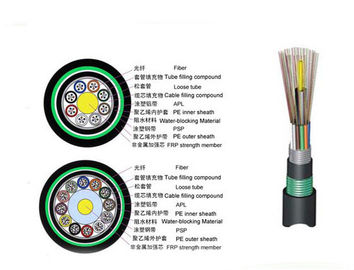

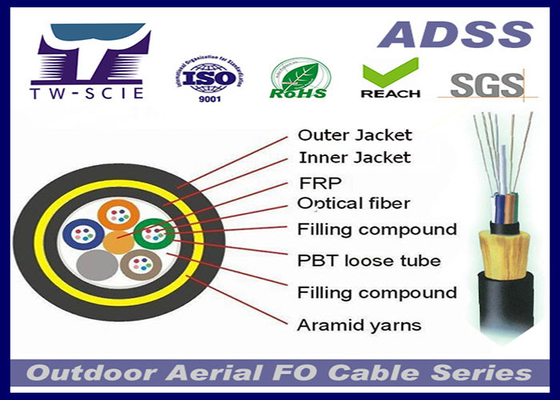

Cáp ADSS là ống lỏng. Sợi, 250μm, được đặt trong một ống lỏng làm bằng nhựa mô-đun cao. Các ống được lấp đầy với một hợp chất lấp chống nước.Các ống (và chất lấp) được gắn xung quanh một FRP (Fiber Reinforced Plastic) như một thành viên sức mạnh trung tâm không kim loại vào một lõi cáp nhỏ gọn và trònSau khi lõi cáp được lấp đầy với hợp chất lấp đầy, nó được bao phủ bằng lớp lót PE (polyethylene) mỏng.Sau khi một lớp sợi aramid được áp dụng trên lớp bên trong như một thành phần sức mạnh, cáp được hoàn thành bằng lớp vỏ ngoài PE hoặc AT (chống theo dõi).
Tình trạng thực tế của các đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS. Đối với các đường dây điện trên không dưới 110kV, lớp phủ ngoài PE được áp dụng.Đối với đường dây điện bằng hoặc lớn hơn 110kVThiết kế chuyên dụng của số lượng aramid và quy trình thắt dây có thể đáp ứng nhu cầu trên các dải trải dài khác nhau.
Đặc trưng
1. Có thể được cài đặt mà không cần tắt điện
2. Hiệu suất AT xuất sắc, lực cảm ứng tối đa tại điểm hoạt động của lớp phủ AT có thể đạt 25kV
3- Trọng lượng nhẹ và đường kính nhỏ giảm tải gây ra bởi băng và gió và tải trên tháp và backprops
4. Chiều dài dải rộng lớn và dải lớn nhất là trên 1000m
5. Hiệu suất tốt của độ bền kéo và nhiệt độ
Parameter
| Loại cáp | Số lượng sợi | Các ống | Các chất lấp |
Chiều kính cáp mm |
Trọng lượng cáp kg/km | Năng lực hoạt động tối đa kN | CSA phần cứng mm2 | Mô đun độ đàn hồi kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| Thông số kỹ thuật cáp sợi quang ADSS: | ||||||||
| Đường kính bên ngoài (mm) |
Trọng lượng tham chiếu Trọng lượng kg/km |
Tăng suất làm việc tối đa hàng ngày (kN) |
Căng suất hoạt động tối đa cho phép (kN) |
Sức mạnh phá vỡ (kN) |
Thành viên CSA (mm2) |
Mô đun độ đàn hồi kN/ (mm2) |
hệ số giãn nở nhiệt ×10-6 /k | |
| Vỏ PE | AT vỏ |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | - 0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - 0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - 0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.8 |
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Sự suy giảm ((+20oC) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤0,40dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23dB/km | |||
| Phạm vi băng thông (Lớp A) | @850nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| Mở số | 0.200±0.015NA | 0.275±0.015NA | |||
| Dài sóng cắt cáp λcc | ≤ 1260nm | ≤1480nm | |||
| Loại sợi | Multimode | G.651 | A1a:50/125 | Sợi chỉ số phân loại |
| A1b:62.5/125 | ||||
| Chế độ đơn | G.652 ((A,B,C) | B1.1:Sợi thông thường | ||
| G.652D | B2: Di chuyển phân tán bằng không | |||
| G.655 | B1.2: Độ dài sóng cắt giảm di chuyển | |||
| G.657 ((A1,A2,B3) | B4: Dữ liệu kỹ thuật chính cho dương tính | |||
| phân tán chuyển đổi sợi một chế độ | ||||
Ưu điểm cạnh tranh
1.OEM nhà sản xuất cáp sợi quang
2. Thương hiệu sợi: YOFC, CORNING, FUJIKURA
3Chứng nhận chất lượng:ISO9001.ROSH.REACH
4Hợp tác với Việt Nam Telecom, Thai Telecom, Singapore Telecom, Dubai Telecom và các dự án lớn khác
5.Tw-scie được biết đến như là nhà sản xuất cáp sợi quang cho chất lượng sản phẩm tuyệt vời, giá cả cạnh tranh, giao hàng nhanh chóng và dịch vụ tốt

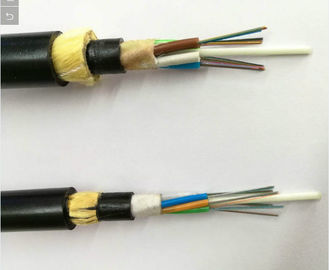

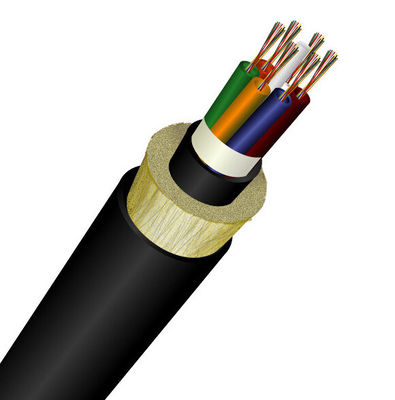

Cấu trúc sản phẩm
Chi tiết bao bì:Bộ cáp cáp quang lõi ADSS 2-144 có trống gỗ xuất khẩu.Độ dài cung cấp của cáp ngoài trời theo 2-144 lõi Cáp sợi quang. Cũng chấp nhận trống cáp tùy chỉnh từ khách hàng. chào đón để liên hệ với chúng tôi!
Thông số kỹ thuật
· OEM 2-288 lõi cáp sợi quang
· LOGO của Cutomer
· Giá nhà máy
· 21 năm đảm bảo chất lượng
Giấy chứng nhận của chúng tôi
Tại sao chọn cáp quang sợi của chúng tôi
1giới thiệu các thiết bị và công nghệ sản xuất tiên tiến nước ngoài, có 12 năm kinh nghiệm sản xuất, 80% nhân viên có hơn 10 năm kinh nghiệm,văn hóa doanh nghiệp tuyệt vời và đội ngũ quản lý.
2- Bán nhanh từ nhà máy.
3.Điều được gửi trong 3-15 ngày làm việc sau khi thanh toán được nhận tùy thuộc vào số lượng của đơn đặt hàng.
4Chúng tôi chấp nhận T / T, L / C, Western Union, Money Gram và Paypal, chỉ cần chọn những gì bạn thích.
5Chúng tôi chấp nhận OEM. Kích thước cáp và vật liệu được tùy chỉnh. Logo và thiết kế của riêng bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
6Với hơn 12 năm kinh nghiệm trong cáp quang sợi, chúng tôi đã hợp tác và thiết lập mối quan hệ kinh doanh lâu dài với cả doanh nghiệp nổi tiếng trong nước và nước ngoài.
