Bụi thép trung tâm được phủ nhôm và được bao quanh bởi các lớp dây thép bọc nhôm đơn hoặc kép (ACS) hoặc sự kết hợp của dây ACS và dây hợp kim nhôm.Thiết kế ống thép không gỉ phủ Al tăng diện tích cắt ngang của nhômThiết kế này phù hợp với các đường truyền đòi hỏi đường kính nhỏ và dòng lỗi cao.
Đặc điểm
Cáp có đường kính lớn và dung lượng sợi cao.
Cấu trúc của nó ổn định và rất đáng tin cậy.
Nó có sức đề kháng tuyệt vời đối với các lực bên và khả năng điện mạch ngắn đáng chú ý.
Thiết kế chuỗi tối ưu cho phép chiều dài dư thừa của sợi quang thứ cấp.
Số lượng sợi có thể được sắp xếp thành hai hoặc ba lớp.
Nó có thể được ghép nối với các dây thép đất thông thường.
Thông số kỹ thuật
|
|
|
Số lượng sợi tối đa |
Vùng cắt ngang AS |
Chiều kính (mm) |
Trọng lượng (kg/km) |
RTS (kN) |
Kháng điện DC 20°C (O/km) |
40-200°C Khả năng điện mạch ngắn được phép ((KA2.S)) |
|
OPGW-48B1.3-90- [112;45] |
1/2.6/20AS+4/2.5/20AS+ |
48 |
≈90 |
13.2 |
≤ 641 |
≥ 112 |
≤0.98 |
≥45 |
|
11/2.8/20AS, Đơn vị2/2.5 |
||||||||
|
OPGW-48B1.3-90- [57;67] |
1/2.6/40AS+4/2.5/40AS+ |
48 |
≈90 |
13.2 |
≤ 457 |
≥ 57 |
≤0.52 |
≥ 67 |
|
11/2.8/40AS, đơn vị 2/2.5 |
||||||||
|
OPGW-24B1.3-100-[118;50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13.2 |
≤ 674 |
≥ 118 |
≤0.93 |
≥ 50 |
|
11/2.8/20AS, đơn vị 1/2.5 |
||||||||
|
OPGW-24B1.3-100-[60;74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13.2 |
≤ 479 |
≥ 60 |
≤0.49 |
≥ 74 |
|
11/2.8/40AS, Đơn vị 1/2.5 |
||||||||
|
OPGW-24B1.3-110-[133;63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤ 760 |
≥133 |
≤0.83 |
≥ 63 |
|
10/3.2/20AS, đơn vị 1/2.5 |
||||||||
|
OPGW-24B1.3-110-[140;68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14.3 |
≤ 791 |
≥ 140 |
≤0.80 |
≥ 68 |
|
11/3.05/20AS, Đơn vị 1/2.6 |
||||||||
|
OPGW-24B1.3-110-[67;95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14.1 |
≤ 473 |
≥ 67 |
≤0.40 |
≥ 95 |
|
12/2.8/AA, Đơn vị 1/2.7 |
≈74 ((AA) |
|||||||
|
OPGW-36B1.3-120-[145;73] |
1/3.0/20AS+5/2.9/20AS+ |
36 |
≈ 120 |
14.6 |
≤ 820 |
≥145 |
≤0.77 |
≥ 73 |
|
12/2.9/20AS, Đơn vị 1/2.8 |
||||||||
|
OPGW-36B1.3-120-[95;98] |
1/3.0/30AS+5/2.9/30AS+ |
36 |
≈ 120 |
14.6 |
≤ 700 |
≥ 95 |
≤0.55 |
≥ 98 |
|
12/2.9/30AS, Đơn vị 1/2.8 |
||||||||
|
OPGW-36B1.3-120-[74;110] |
1/3.0/40AS+5/2.9/40AS+ |
36 |
≈ 120 |
14.6 |
≤582 |
≥ 74 |
≤0.42 |
≥ 110 |
| 12/2.9/40AS, đơn vị 1/2.8 | ||||||||
| OPGW-72B1.3-120-[147;76] | 1/3.2/20AS+4/3.0/20AS+ | 72 | ≈ 120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥ 76 |
| 12/3.0/20AS, đơn vị 2/2.9 |
Lưu ý: Bảng dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.

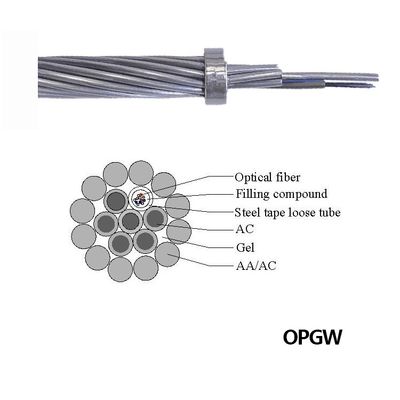

Scấu trúc và hình ảnh sản phẩm
