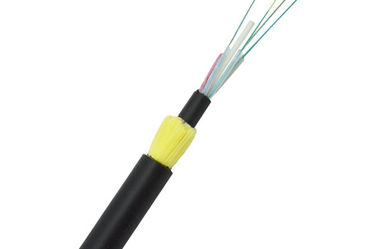

ADSS 2-144 Core Các nhà sản xuất cáp quang tự hỗ trợ hoàn toàn bằng điện môi Giá sàn,Cáp quang ngoài trời

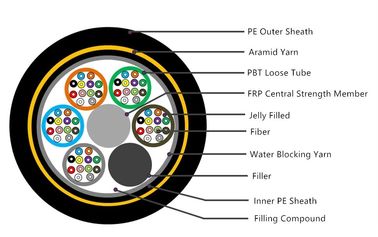

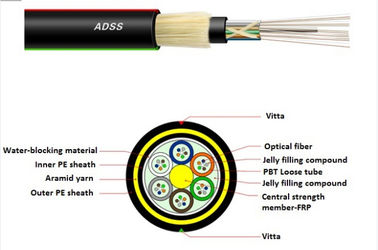

1. Cáp ADSS bị lỏng ống bện.Các sợi, 250μm , được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.
2. Các ống được đổ đầy hợp chất làm đầy chống nước.
3. Các ống (và chất độn) được bện xung quanh FRP (Nhựa gia cố bằng sợi) như một thành phần cường độ trung tâm phi kim loại thành một lõi cáp tròn và nhỏ gọn.
đặc trưng
1. Có thể cài đặt mà không cần tắt nguồn
2. Hiệu suất AT tuyệt vời, điện cảm tối đa tại điểm vận hành của vỏ AT có thể đạt tới 25kV
3. Trọng lượng nhẹ và đường kính nhỏ làm giảm tải trọng do băng và gió gây ra và tải trọng lên tháp và cột chống
4. Dẫn dòng ngắn mạch sự cố lớn và bảo vệ chống sét
Các ứng dụng
1.Được áp dụng để phân phối ngoài trời
2. Thích hợp cho mạng trên không
3. Truyền thông mạng cục bộ và đường dài
4. Hệ thống truyền tải và phân phối hạ thế
Tham số
| Loại cáp | Đếm sợi | ống | chất làm đầy |
Đường kính cáp mm |
Trọng lượng cáp kg/km | Lực căng làm việc tối đa kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN/mm2 |
| ADSS | 2 | 1 | 4 | 12,5 | 136 | 1,5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13,0 | 142 | 2,25 | 7.6 | 8.3 |
| ADSS | số 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10h35 | 9,45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13,8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13,8 | 159 | 4,5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14,5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14,9 | 185 | 6,75 | 22,0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7,95 | 26,4 | 18,0 |
| ADSS | 24 | 6 | 0 | 15,5 | 201 | 9,0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10,5 | 33,0 | 19.6 |
| ADSS | 32 | số 8 | 0 | 16.3 | 226 | 12,75 | 40,0 | 21,0 |
| ADSS | 36 | 9 | 1 | 16,8 | 242 | 15.45 | 48,0 | 24,0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51,0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17,9 | 266 | 18,0 | 58,8 | 25.1 |
| Ref.outer đường kính (mm) |
Trọng lượng tham chiếu kg/km Trọng lượng |
Ref.daily max.working căng thẳng (kN) |
Lực căng làm việc tối đa cho phép (kN) |
Phá vỡ sức mạnh (kN) |
Thành viên sức mạnh CSA (mm2) |
Mô đun đàn hồi kN/ (mm2) |
Hệ số giãn nở nhiệt ×10-6 /k | |
| vỏ bọc PE | Vỏ bọc AT |
|||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8.3 | 1,5 |
| 13.3 | 137 | 148 | 3.0 | số 8 | 20 | 10h35 | 9,45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10.8 | 1.2 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32.2 | 19.1 | 0,1 |
| 15.6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19.6 | 0,1 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | -0,4 |
| 16,8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0,8 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 |
Đặc tính quang học
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
|
Độ suy hao(+20ºC) |
@850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Băng thông (Loại A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
| Sắp xếp sợi | Đa chế độ | G.651 | A1a:50/125 | Sợi chỉ số phân loại |
| A1b:62,5/125 | ||||
| chế độ đơn | G.652(A,B,C) | B1.1: Sợi thông thường | ||
| G.652D | B2: Không dịch chuyển phân tán | |||
| G.655 | B1.2 : Dịch chuyển bước sóng ngưỡng | |||
| G.657(A1,A2 ,B3) | B4: Dữ liệu kỹ thuật chính cho tích cực | |||
| tán sắc dịch chuyển sợi đơn mode |
||||
Triển lãm
Lợi thế cạnh tranh
1. Nhà sản xuất cáp quang OEM
2. Thương hiệu sợi quang: YOFC, CORNING, FUJIKURA
3. Chứng nhận chất lượng: ISO9001.ROSH.REACH
4. Hợp tác với viễn thông Việt Nam, viễn thông Thái Lan, viễn thông Singapore, viễn thông Dubai và các dự án lớn khác
5.Tw-scie được biết đến là nhà sản xuất cáp quang với chất lượng sản phẩm tuyệt vời, giá cả cạnh tranh, giao hàng nhanh và dịch vụ tốt
