ADSS 2-144 Core Các nhà sản xuất cáp quang tự hỗ trợ hoàn toàn bằng điện môi Giá sàn,Cáp quang ngoài trời

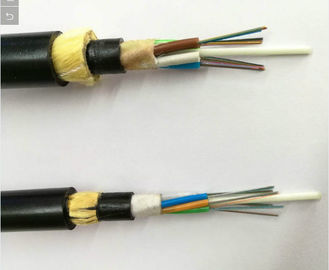

Cáp ADSS bị lỏng ống bện.Các sợi, 250μm , được định vị trong một ống lỏng làm bằng nhựa có mô đun cao. Các ống được đổ đầy hợp chất làm đầy chống nước.Các ống (và chất độn) được mắc xung quanh FRP (Nhựa gia cố sợi) như một thành phần cường độ trung tâm phi kim loại thành một lõi cáp tròn và nhỏ gọn.Sau khi lõi cáp được đổ đầy hợp chất làm đầy.nó được bao phủ bởi lớp vỏ bên trong PE (polyethylene) mỏng.Sau khi lớp sợi aramid bện được phủ lên lớp vỏ bên trong làm thành phần chịu lực, cáp được hoàn thiện với lớp vỏ ngoài PE hoặc AT (chống dò đường).
đặc trưng
1. Có thể cài đặt mà không cần tắt nguồn
2. Hiệu suất AT tuyệt vời, điện cảm tối đa tại điểm vận hành của vỏ AT có thể đạt tới 25kV
3. Trọng lượng nhẹ và đường kính nhỏ làm giảm tải trọng do băng và gió gây ra và tải trọng lên tháp và cột chống
4. Độ dài nhịp lớn và nhịp lớn nhất trên 1000m
5. Hiệu suất tốt về độ bền kéo và nhiệt độ
6. Tuổi thọ thiết kế là 30 năm
Tham số
| Loại cáp | Đếm sợi | ống | chất làm đầy |
Đường kính cáp mm |
Trọng lượng cáp kg/km | Lực căng làm việc tối đa kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN/mm2 |
| ADSS | 2 | 1 | 4 | 12,5 | 136 | 1,5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13,0 | 142 | 2,25 | 7.6 | 8.3 |
| ADSS | số 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10h35 | 9,45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13,8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13,8 | 159 | 4,5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14,5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14,9 | 185 | 6,75 | 22,0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7,95 | 26,4 | 18,0 |
| ADSS | 24 | 6 | 0 | 15,5 | 201 | 9,0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10,5 | 33,0 | 19.6 |
| ADSS | 32 | số 8 | 0 | 16.3 | 226 | 12,75 | 40,0 | 21,0 |
| ADSS | 36 | 9 | 1 | 16,8 | 242 | 15.45 | 48,0 | 24,0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51,0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17,9 | 266 | 18,0 | 58,8 | 25.1 |
| Ref.outer đường kính (mm) |
Trọng lượng tham chiếu kg/km Trọng lượng |
Ref.daily max.working căng thẳng (kN) |
Lực căng làm việc tối đa cho phép (kN) |
Phá vỡ sức mạnh (kN) |
Thành viên sức mạnh CSA (mm2) |
Mô đun đàn hồi kN/ (mm2) |
Hệ số giãn nở nhiệt ×10-6 /k | |
| vỏ bọc PE | Vỏ bọc AT |
|||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8.3 | 1,5 |
| 13.3 | 137 | 148 | 3.0 | số 8 | 20 | 10h35 | 9,45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10.8 | 1.2 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32.2 | 19.1 | 0,1 |
| 15.6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19.6 | 0,1 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | -0,4 |
| 16,8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0,8 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 |
Đặc tính quang học
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
|
Độ suy hao(+20ºC) |
@850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Băng thông (Loại A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
| Sắp xếp sợi | Đa chế độ | G.651 | A1a:50/125 | Sợi chỉ số phân loại |
| A1b:62,5/125 | ||||
| chế độ đơn | G.652(A,B,C) | B1.1: Sợi thông thường | ||
| G.652D | B2: Không dịch chuyển phân tán | |||
| G.655 | B1.2 : Dịch chuyển bước sóng ngưỡng | |||
| G.657(A1,A2 ,B3) | B4: Dữ liệu kỹ thuật chính cho tích cực | |||
| tán sắc dịch chuyển sợi đơn mode |
||||
chi tiết đóng gói
Gói cáp quang ADSS 2-144 Core có trống gỗ xuất khẩu.Kích thước bằng gỗ của Cáp quang 2-288 lõi ngoài trời là 100cm * 75cm * 75cm, 0,57CBM.Chiều dài phân phối của cáp ngoài trời theo lõi Cáp quang 2-144 lõi.Cũng chấp nhận trống cáp tùy chỉnh từ khách hàng.Chào mừng bạn đến liên hệ với chúng tôi!
Vận tải
·Tất cả các cách vận chuyển có sẵn có thể được áp dụng, bằng chuyển phát nhanh, đường hàng không hoặc đường biển.
·Tất cả các công ty vận chuyển được chỉ định hoặc các nhà giao nhận của chúng tôi đều có thể được sử dụng trong lô hàng.
·Theo dõi toàn bộ hàng hóa cho bạn trước khi hàng hóa đến nơi.
thông số kỹ thuật
·OEM2-144Cáp quang lõi
·LOGO khách hàng
·Giá xuất xưởng
·25 năm đảm bảo chất lượng
