Dây nối đất quang OPGW Cáp quang trên không ngoài trời 24 lõi
Ống thép bọc Al trung tâm được bao quanh bởi đơn hoặc đôi các lớp dây thép mạ nhôm (ACS) hoặc trộn dây ACS và dây hợp kim nhôm. Thiết kế ống thép không gỉ phủ Al làm tăng tiết diện của AL, để đạt được hiệu suất chống sét và dòng điện sự cố tốt hơn. Áp dụng cho đường truyền yêu cầu đường kính nhỏ và sự cố lớn hiện hành.
Đặc trưng
• Đường kính lớn, dung lượng sợi lớn
• Kết cấu ổn định và độ tin cậy cao
• Khả năng chống lệch cực tốt và khả năng chịu dòng ngắn mạch vượt trội
• Thiết kế dây cáp tối ưu có thể đạt được độ dài dư thừa của sợi quang thứ cấp
• Số lượng tao cáp có thể thiết kế 2 hoặc 3 lớp
• Đấu với dây nối đất chung
Thông số kỹ thuật
| Kết cấu | Số lượng sợi tối đa | diện tích mặt cắt AS | Đường kính (mm) | Trọng lượng (kg/km) | RTS(kN) | Điện trở một chiều 20°C (O/km) | 40-200°C Công suất dòng ngắn mạch cho phép (KA2.S ) | |
| OPGW-24B1.3-100-[118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0,93 | ≥50 |
| 11/2.8/20AS, Đơn vị 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0,49 | ≥74 |
| 11/2.8/40AS, Đơn vị 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0,83 | ≥63 |
| 10/3.2/20AS, Đơn vị 1/2.5 | ||||||||
| OPGW-24B1.3-110-[140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0,80 | ≥68 |
| 11/3.05/20AS, Đơn vị 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0,40 | ≥95 |
| 12/2.8/AA, Đơn vị 1/2.7 | ≈74(AA) |
Lưu ý: Bảng dữ liệu này chỉ có thể là tài liệu tham khảo chứ không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với doanh số bán hàng để biết chi tiết.

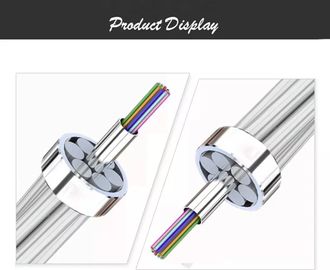

Cấu trúc và hình ảnh sản phẩm
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một thùng gỗ sắt riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được bịt kín bằng mũ bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
