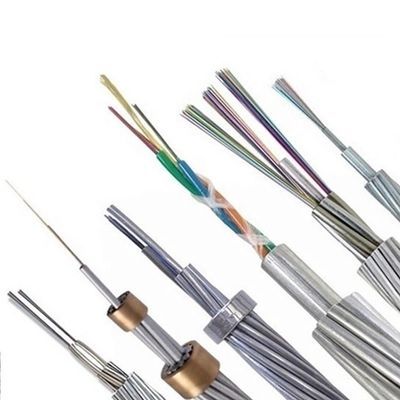

Dây nối đất quang OPGW Cáp quang trên không ngoài trời 60 lõi
Cáccáp quangống thép bọc Al trung tâm được bao quanh bởi đơn hoặc đôi các lớp dây thép mạ nhôm (ACS) hoặc trộn dây ACS và dây hợp kim nhôm. Thiết kế ống thép không gỉ phủ Al làm tăng tiết diện của AL, để đạt được hiệu suất chống sét và dòng điện sự cố tốt hơn. Áp dụng cho đường truyền yêu cầu đường kính nhỏ và sự cố lớn hiện hành.
Đặc trưng
1. Đường kính lớn, dung lượng sợi lớn
2. Cấu trúc ổn định và độ tin cậy cao
3. Khả năng tuyệt vời chống lại công suất dòng ngắn mạch bên và nổi bật
4. Thiết kế mắc kẹt tối ưu có thể thu được chiều dài dư thừa của sợi quang thứ cấp
5. Số lượng sợi có thể được thiết kế thành hai hoặc ba lớp
6. Kết hợp với dây nối đất thông thường
Thông số kỹ thuật
| Đếm cáp | Đường kính vỏ ngoài (MM) | Trọng lượng (KG) | Độ bền kéo tối thiểu cho phép (N) | Tải trọng nghiền tối thiểu cho phép (N/100mm) | Bán kính uốn tối thiểu (MM) | Nhiệt độ bảo quản (°C) | |||
| thời gian ngắn | dài hạn | thời gian ngắn | dài hạn | thời gian ngắn | dài hạn | ||||
| 60 | 10,5 | 90 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40~70 |
| Mô hình cáp | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Số lượng / đường kính (mm) của ống thép không gỉ | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Số lượng/đường kính của dây AL (mm) | 0/3.5 | 12/2.4 | 2/2.6 | 2/12.8 | 12/3.0 |
| Số lượng/đường kính dây ACS(mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Đường kính cáp (mm) | 10,5 | 12,0 | 13,0 | 14,0 | 15,0 |
| RTS(KN) | 75 | 45 | 53 | 64 | 80 |
| Trọng lượng cáp (kg/km) | 415 | 320 | 374 | 432 | 527 |
| Điện trở DC (200C W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Mô đun đàn hồi (Gpa) | 162.0 | 96,1 | 95,9 | 95,6 | 97,8 |
| hệ số giãn nở nhiệt tuyến tính(1/×10-6) | 12.6 | 17,8 | 17,8 | 17,8 | 17.2 |
| Công suất ngắn mạch (kA²s) | 24,0 | 57.3 | 78,9 | 105,8 | 150,4 |
| tối đa.nhiệt độ hoạt động (C) | 200 | 200 | 200 | 200 | 200 |
Lưu ý: Bảng dữ liệu này chỉ có thể là tài liệu tham khảo chứ không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với doanh số bán hàng để biết chi tiết.
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một thùng gỗ sắt riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được bịt kín bằng mũ bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
