Dây nối đất quang OPGW Cáp quang trên không ngoài trời 72 lõi

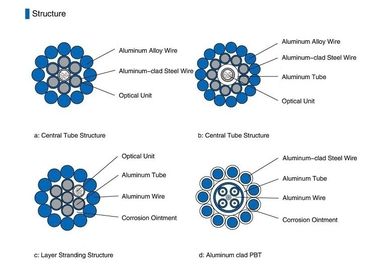

Cáp OPGW là loại cáp có cấu trúc hỗn hợp giữa dây truyền dẫn quang và dây nối đất trên không để truyền tải điện năng.Nó hoạt động trong đường dây truyền tải điện cả dưới dạng cáp quang và dây nối đất trên cao có thể bảo vệ chống sét đánh và dẫn điện ngắn mạch. OPGW bao gồm bộ quang học ống thép không gỉ, dây thép bọc nhôm, dây hợp kim nhôm.Nó có cấu trúc ống thép không gỉ trung tâm và cấu trúc lớp sợi.Chúng tôi có thể thiết kế cấu trúc theo điều kiện môi trường khác nhau và yêu cầu của khách hàng.
Đặc trưng
1. Đường kính lớn, dung lượng sợi lớn
2. Cấu trúc ổn định và độ tin cậy cao
3. Khả năng tuyệt vời chống lại công suất dòng ngắn mạch bên và nổi bật
4. Thiết kế mắc kẹt tối ưu có thể thu được chiều dài dư thừa của sợi quang thứ cấp
5. Số lượng sợi có thể được thiết kế thành hai hoặc ba lớp
6. Kết hợp với dây nối đất thông thường
Thông số kỹ thuật
| Đếm cáp | Đường kính vỏ ngoài (MM) | Trọng lượng (KG) | Độ bền kéo tối thiểu cho phép (N) | Tải trọng nghiền tối thiểu cho phép (N/100mm) | Bán kính uốn tối thiểu (MM) | Nhiệt độ bảo quản (°C) | |||
| thời gian ngắn | dài hạn | thời gian ngắn | dài hạn | thời gian ngắn | dài hạn | ||||
| 72 | 13,5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40~70 |
Lưu ý: Bảng dữ liệu này chỉ có thể là tài liệu tham khảo chứ không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với doanh số bán hàng để biết chi tiết.
thông số kết cấu
| Mô hình cáp | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Số lượng / đường kính (mm) của ống thép không gỉ | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Số lượng/đường kính của dây AL (mm) | 0/3.5 | 12/2.4 | 2/2.6 | 2/12.8 | 12/3.0 |
| Số lượng/đường kính dây ACS(mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Đường kính cáp (mm) | 10,5 | 12,0 | 13,0 | 14,0 | 15,0 |
| RTS(KN) | 75 | 45 | 53 | 64 | 80 |
| Trọng lượng cáp (kg/km) | 415 | 320 | 374 | 432 | 527 |
| Điện trở DC (200C W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Mô đun đàn hồi (Gpa) | 162.0 | 96,1 | 95,9 | 95,6 | 97,8 |
| hệ số giãn nở nhiệt tuyến tính(1/×10-6) | 12.6 | 17,8 | 17,8 | 17,8 | 17.2 |
| Công suất ngắn mạch (kA²s) | 24,0 | 57.3 | 78,9 | 105,8 | 150,4 |
| tối đa.nhiệt độ hoạt động (C) | 200 | 200 | 200 | 200 | 200 |
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một thùng gỗ sắt riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được bịt kín bằng mũ bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
Công ty chúng tôi
Công ty TNHH Đông Quan TW-SCIElà một doanh nghiệp công nghệ cao chuyên nghiên cứu và phát triển, sản xuất, chế biến, kinh doanh và kỹ thuật mạng các sản phẩm truyền thông sợi quang và có quyền xuất nhập khẩu độc lập.Công ty có một nhóm các tài năng kỹ thuật và chuyên nghiệp trung thành, tận tâm, khôn ngoan, mạnh mẽ, cam kết theo dõi sự phát triển và ứng dụng các sản phẩm truyền thông quang học tiên tiến của thế giới.Công ty R & D, sản xuất, quản lý các sản phẩm chính là sợi quang, cáp quang, bộ thu phát quang, MODEM quang, v.v.Sản phẩm được sử dụng rộng rãi trong thông tin liên lạc, năng lượng điện, đường sắt, quân sự và các bộ phận liên quan khác, được xuất khẩu sang Pháp, Ấn Độ, Singapore, Malaysia và các nước khác.
Q1: Nhà máy của bạn ở đâu?
A1: Nhà máy của chúng tôi được đặt tại thành phố DONGGUAN, tỉnh QUẢNG ĐÔNG, Trung Quốc.
Q2: Công ty của bạn đã làm việc này được bao lâu rồi?
A2: Hơn 20 năm. Chúng tôi không chỉ sản xuất cáp quang mà còn sản xuất cáp quang và các công cụ liên quan.
Hỏi3: Làm thế nào về chất lượng của cáp?
A4: Nhà máy của chúng tôi được phê duyệt bởi hệ thống quản lý chất lượng ISO 9001 và bao gồm các chứng chỉ STARF, CE, CPR, TLC trong danh sách. Chúng tôi có một loạt thiết bị và dụng cụ để đảm bảo chất lượng đáng tin cậy cho các sản phẩm của mình.
Hỏi4: Bạn có thể sản xuất cáp theo yêu cầu của chúng tôi không?
A6: Tất nhiên. Chúng tôi có thể cung cấp các loại sản phẩm khác nhau theo yêu cầu của bạn với giá cả hợp lý.
Hỏi5: Bạn có chấp nhận đơn đặt hàng OEM không và Moq là bao nhiêu?
A7: Có, chúng tôi nồng nhiệt chào đón đơn đặt hàng OEM của bạn. Để đạt được sự hài lòng của khách hàng, chúng tôi chấp nhận đơn đặt hàng mẫu, thậm chí là một mảnh.
