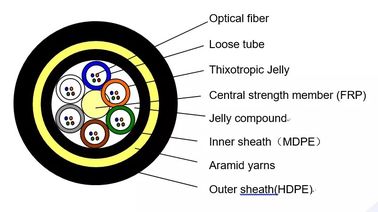

Cáp ADSS bao gồm các sợi có đường kính 250μm và được đặt trong một ống lỏng được làm bằng nhựa modulus cao.Các ống được lấp đầy với một hợp chất lấp đầy chống nước và bị mắc kẹt xung quanh một thành phần sức mạnh trung tâm không kim loại làm bằng FRPĐiều này tạo ra một lõi cáp nhỏ gọn và tròn, sau đó được lấp đầy với một hợp chất điền và được bao phủ bằng một lớp vỏ bên trong mỏng làm bằng PE.Một lớp vải aramid sau đó được áp dụng trên lớp bên trong như một thành phần sức mạnh, và cuối cùng, cáp được hoàn thành bằng lớp phủ bên ngoài làm bằng PE hoặc AT để chống theo dõi.
Tình trạng thực tế của các đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS. Đối với các đường dây điện trên không dưới 110kV, lớp phủ ngoài PE được áp dụng.Đối với đường dây điện bằng hoặc lớn hơn 110kVThiết kế chuyên dụng của số lượng aramid và quy trình thắt dây có thể đáp ứng nhu cầu trên các dải trải dài khác nhau.
Cáp quang sợi không khí là tất cả các dielectric và tự hỗ trợ, không có kim loại trong cấu trúc của nó.
Nó có một số lượng lớn lõi sợi, nhẹ và có thể được lắp đặt bên cạnh dây điện, tiết kiệm nguồn lực.
Cáp sử dụng vật liệu aramid có độ bền cao để chống căng và ngăn ngừa hư hỏng.
Nó có một sự mở rộng nhiệt nhỏ, có nghĩa là vòng cung của cáp bị ảnh hưởng tối thiểu bởi sự thay đổi nhiệt độ.
Cáp có một lớp hai sợi aramid để tăng độ bền, làm cho nó phù hợp với môi trường khắc nghiệt như hồ muối ở độ cao cao hoặc đường dài hơn 800 mét.

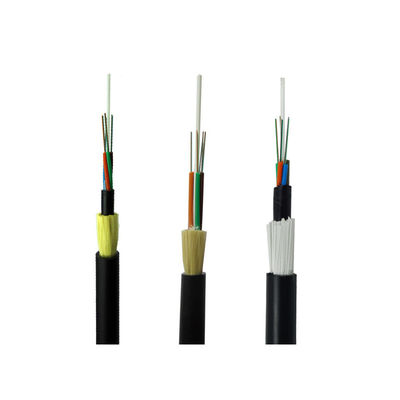

Cáp có lớp ba lớp với PE / AT như lớp ngoài.
Thông số kỹ thuật
| Số lượng sợi cáp | / | 2 ~ 30 | 32~60 | 62~72 | |||
| Cấu trúc | / | 1+5 | 1+5 | 1+6 | |||
| Phong cách sợi | / | G.652D | |||||
| Thành viên sức mạnh trung tâm | vật liệu | mm | FRP | ||||
| Chiều kính (trung bình) | 1.5 | 1.5 | 2.1 | ||||
| Bơm lỏng | Vật liệu | mm | PBT | ||||
| Chiều kính (trung bình) | 1.8 | 2.1 | 2.1 | ||||
| Độ dày (trung bình) | 0.32 | 0.35 | 0.35 | ||||
| Max fiber/loose tube | 6 | 12 | 12 | ||||
| Màu ống | Nhận dạng đầy đủ màu sắc | ||||||
| Chiều dài dư thừa của sợi | % | 0.7~0.8 | |||||
| Chống nước | Vật liệu | / | Xem cáp | ||||
| Nội thất nội thất | vật liệu | mm | MDPE | ||||
| Vỏ bên trong | 0.9mm | ||||||
| Các thành phần tăng cường không kim loại | Vật liệu | / | Vải Aramid | ||||
| Vỏ bên ngoài | vật liệu | mm | MDPE | ||||
| Vỏ bên ngoài | 1.8mm | ||||||
| Chiều kính cáp (trung bình) | mm | 10.9 | 11.5 | 12.1 | |||
| Trọng lượng cáp (khoảng) | kg/km | 95 | 110 | 120 | |||
| Khu vực của cáp | mm2 | 93.31 | 103.87 | 114.99 | |||
| Tỷ lệ suy giảm (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| Độ bền kéo (RTS) | kn | 6 | |||||
| Max cho phép căng ((MAT) | kn | 2.5 | |||||
| Căng suất hoạt động trung bình hàng năm (EDS) | kn | 3.2 | |||||
| Young's modulus | kn/mm2 | 7.8 | |||||
| Tỷ lệ mở rộng nhiệt | 10-6/C | 9 | |||||
| Kháng nghiền | Mãi dài | N/100mm | 1100 | ||||
| Thời gian ngắn | 2200 | ||||||
| Cho phép bán kính cong | tĩnh | mm | 15 của OD | ||||
| năng động | 20 của OD | ||||||
| Nhiệt độ | Khi đẻ trứng | °C | -20~+60 | ||||
| Lưu trữ và vận chuyển | -40~+70 | ||||||
| chạy | -40~+70 | ||||||
| Phạm vi áp dụng | Thích hợp cho mức điện áp dưới 110kV, tốc độ gió dưới 25m/s, băng 5mm | ||||||
| Dấu hiệu cáp |
Tên công ty ADSS-××B1-PE-100M DL/T 788-2001 ×××M Năm (Hoặc theo yêu cầu của khách hàng) |
||||||
Lưu ý:Bảng dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.
