Tự hỗ trợ Cáp quang ADSS Vỏ ngoài màu đen Màu sắc dễ dàng cài đặt
Cáp ADSS lõi 2/4/6/8/12/24/48/96 Chế độ đơn này phù hợp cho việc lắp đặt trên không ngoài trời. Cấu trúc bọc thép nhẹ với bộ truyền tín hiệu Sợi Amaid làm cho Cáp Chế độ đơn 2/4/6/8/12/24 /48/96 Core Cáp quang ADSS tự trọng lực.
Thông số kỹ thuật này bao gồm các yêu cầu của Cáp quang quang tự hỗ trợ tất cả điện môi (ADSS) được cung cấp cho khách hàng để sử dụng lắp đặt bên ngoài.
Cáp quang phải tuân thủ các yêu cầu của thông số kỹ thuật này và thường đáp ứng hoặc tốt hơn các tiêu chuẩn mới nhất:
ITU-T G.650: Định nghĩa và phương pháp thử nghiệm đối với các thuộc tính tuyến tính, xác định của cáp quang và cáp đơn mode
ITU-T G.652.D: Đặc điểm của cáp và sợi quang đơn mode
IEC 60793-2-50 B1.3: Đặc điểm kỹ thuật mặt cắt cho sợi đơn mode loại B
Tiêu chuẩn IEEE 1222TM, Tiêu chuẩn IEEE cho cáp quang tự hỗ trợ hoàn toàn điện môi
Các ứng dụng
1. Cáp quang trên không tự hỗ trợ hoàn toàn bằng điện môi, không có kim loại, vật chất trong cấu trúc.
2. Số lượng lõi sợi quang lớn, trọng lượng nhẹ, có thể được đặt cùng với đường dây điện, tiết kiệm tài nguyên.
3. Sử dụng vật liệu aramid có độ bền kéo cao để chịu được sức căng mạnh và ngăn chặn tiếng súng và tiếng súng.
4. Độ giãn nở nhiệt nhỏ, độ biến thiên của cung đường dây cáp nhỏ khi nhiệt độ thay đổi lớn.
5. áo khoác đôi, vỏ ngoài PE / AT.
thông số kỹ thuật
| Loại cáp | ADSS |
| Loại sợi | G652D |
| Ứng dụng | Viễn thông đường dài, mạng LAN trong khu vực có điện thế cao hoặc truy nhập mạng viễn thông; |
| Các phương pháp cài đặt được đề xuất | Hệ thống truyền tải điện, khu vực nhiều sấm sét và suy hao điện từ cao |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70℃ |
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm |
1310nm 1383nm 1550nm |
＜0,35 ＜0,35 ＜0,22 |
dB/km dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán |
1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ |
Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||

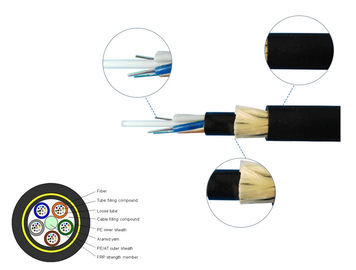

CápDthiết kế
| Mặt hàng | mô tả | ||
| Sợi quang (G.652.D) | 12F | 24F | |
| ống lỏng lẻo | Vật liệu | PBT (Polybutylene Terephthalate) | |
| Sợi mỗi ống | 4 | 4 | |
| Số | 3 | 6 | |
| thanh phụ | Số | 3 | 0 |
| Thành viên sức mạnh trung tâm | Vật liệu | FRP (Nhựa gia cường sợi thủy tinh) | |
| vật liệu chặn nước | sợi chặn nước | ||
| thành viên sức mạnh bổ sung | sợi aramid | ||
| vỏ bọc bên ngoài | Vật liệu | HDPE đen | |
| độ dày | Danh nghĩa: 1,6 mm | ||
| Đường kính danh định của cáp (± 0,3mm) | 10,0 | ||
| Cáp xấp xỉ.trọng lượng (kg/km) | 78 | ||
| Căng thẳng định mức (RTS) | 4.5KN | ||
| Căng thẳng làm việc tối đa (40%RTS) | 1.8KN | ||
| Căng thẳng hàng ngày (15-25%RTS) | 0,675-1,125KN | ||
| nhịp tối đa cho phép | 100m | ||
| Người mình thích | Thời gian ngắn | 2200N/100mm | |
| Phạm vi nhiệt độ áp dụng | Hoạt động | -40℃~+70℃ | |
| Cài đặt | -10℃~+50℃ | ||
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Bán kính uốn | Cài đặt | 20 lần đường kính cáp | |
| Hoạt động | 10 lần đường kính cáp | ||
Hiệu suất cáp
| Mục | thử nghiệm | Phương pháp kiểm tra | Kết quả kiểm tra |
| 1 |
Sức căng IEC 60794-1-E1 |
Tải trọng căng thẳng: 1500N Thời gian: 1 phút Chiều dài cáp: ≥50m |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 2 |
Sự va chạm IEC 60794-1-E4 |
Chiều cao: 1m Trọng lượng: 1kg Điểm va chạm: ≥5 Chu kỳ tác động: thuê 3 chu kỳ mỗi điểm |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 3 |
Uốn lặp đi lặp lại IEC 60794-1-E6 |
Đường kính uốn: 25X đường kính ngoài của cáp Tải trọng áp dụng: 25kg Chu kỳ uốn: 30 lần Tốc độ uốn: 1 chu kỳ mỗi 2 giây |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 4 |
xoắn IEC 60794-1-E7 |
Chiều dài xoắn: 1m Tải trọng áp dụng: 25kg Góc xoắn: ±90 hoặc +180 Chu kỳ xoắn: ≥10 lần |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 5 |
Thấm nước IEC 60794-1-F5B |
Chiều cao nước: 1m Chiều dài cáp: 3m Giữ thời gian: 24 giờ |
Không có nước rò rỉ từ đầu đối diện của cáp |
| 6 |
Nhiệt độ IEC 60794-1-F1 |
Bước nhiệt độ: +20°C->-40°C°C >+70°C->+20°C Giữ thời gian: 24 giờ mỗi bước Chu kỳ: 2 lần |
Thay đổi tổn thất≤0,1dB@1550nm Không đứt sợi và không làm hỏng vỏ bọc |
| 7 |
dòng chảy hợp chất IEC 60794-1-E14 |
Chiều dài mẫu: 30cm Giữ thời gian: 24 giờ |
Không có dòng chảy hỗn hợp |
Đánh dấu vỏ bọc cáp
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
b.Năm của nhà sản xuất
c.Loại cáp và sợi quang
đ.Dấu chiều dài (in trên mỗi mét bình thường)
đ.Hoặc như yêu cầu của khách hàng.
Cáp được cung cấp với độ dài như được chỉ định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ không thể trả lại riêng biệt.Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bao phủ hoàn toàn bằng một lớp bọc nhiệt được buộc chặt vào cáp bằng dây đai đóng gói.Tấm bọc này có thể tái sử dụng và cung cấp khả năng chống nhiệt và tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng các nắp bảo vệ bằng nhựa để tránh thấm nước.Các đầu cuối sẽ dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy hao cho từng sợi quang được đính kèm bên trong trống.
