Cáp quang sợi ADSS 24 lõi ngoài trời
Mô tả

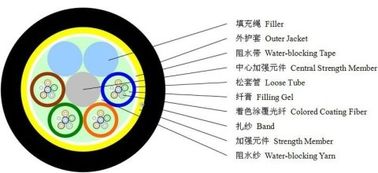

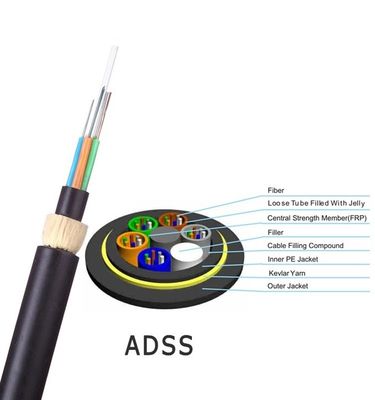

Cáp ADSS được xoắn trong một ống lỏng. Cấu trúc của cáp quang là lắp một sợi quang 250μm vào một ống lỏng làm bằng nhựa mô-đun cao,được lấp đầy với một hợp chất lấp đầy chống nướcCác ống (và chất lấp) được xoắn xung quanh FRP (vải nhựa củng cố bằng sợi) như một thành viên sức mạnh trung tâm phi kim loại để tạo thành một lõi cáp tròn nhỏ gọn.Lớp ngoài là lớp nhựa polyethylene mỏng bên trong, và lớp phủ bên trong sử dụng lớp sợi aramid như là thành viên tăng cường, và sau đó cáp được làm bằng PE.
Đặc trưng
1. Có thể được cài đặt mà không cần tắt điện
2. Hiệu suất AT xuất sắc, lực cảm ứng tối đa tại điểm hoạt động của vỏ AT có thể đạt 25kv
Parameter
| Loại cáp | Số lượng sợi | Các ống | Các chất lấp |
Chiều kính cáp |
Trọng lượng cáp kg/km | Năng lực hoạt động tối đa kN | CSA phần cứng mm2 | Mô đun độ đàn hồi kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
Đặc điểm quang học
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
|
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤0,40dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23dB/km | |||
| Phạm vi băng thông (Lớp A) | @850nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| Mở số | 0.200±0.015NA | 0.275±0.015NA | |||
| Dài sóng cắt cáp λcc | ≤ 1260nm | ≤1480nm | |||
ADSSThông tin chi tiết về cáp sợi quang
| Thông số kỹ thuật cáp quang ADSS | ||||||||
| Đường kính bên ngoài (mm) |
Trọng lượng tham chiếu Trọng lượng kg/km |
Tăng suất làm việc tối đa hàng ngày (kN) |
Căng suất hoạt động tối đa cho phép (kN) |
Sức mạnh phá vỡ (kN) |
Thành viên CSA (mm2) |
Mô đun độ đàn hồi kN/ (mm2) |
hệ số giãn nở nhiệt ×10-6 /k | |
| Vỏ PE | AT vỏ |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | - 0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - 0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - 0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.8 |
| Cáp sợi quang ADSS Đặc điểm quang học: : | ||||
| Loại sợi | Multimode | G.651 | A1a:50/125 | Sợi chỉ số phân loại |
| A1b:62.5/125 | ||||
| Chế độ đơn | G.652 ((A,B,C) | B1.1:Sợi thông thường | ||
| G.652D | B2: Di chuyển phân tán bằng không | |||
| G.655 | B1.2: Độ dài sóng cắt giảm di chuyển | |||
| G.657 ((A1,A2,B3) | B4: Dữ liệu kỹ thuật chính cho dương tính | |||
| phân tán chuyển đổi sợi một chế độ | ||||
