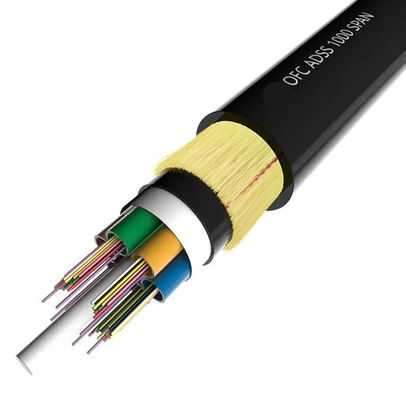

Cáp quang sợi ADSS ngoài trời toàn điện 72 lõi
Cáp ADSS bị xoắn lỏng lẻo. Cấu trúc của cáp quang là vỏ sợi quang 250μm vào một ống lỏng làm bằng nhựa mô-đun cao.Các ống được lấp đầy với hợp chất lấp đầy chống nước. ống (và chất lấp) được xoắn xung quanh FRP (nhựa cáp) như một thành viên sức mạnh trung tâm phi kim loại để tạo thành một lõi cáp tròn nhỏ gọn. Sau khi lấp đầy lõi cáp bằng chất lấp.Lớp bên ngoài là một lớp nhựa polyethylene mỏng bên trong. Lớp vỏ bên trong sử dụng lớp sợi aramid như là thành viên củng cố, và lớp vỏ bên ngoài sử dụng lớp PE hoặc AT (chống theo dõi).
Đặc điểm
1.Tất cả-dielectric tự nâng cáp quang sợi không khí, không có vật liệu kim loại trong cấu trúc.
2Số lượng lớn các lõi sợi, trọng lượng nhẹ, có thể được lắp đặt với dây điện, tiết kiệm nguồn lực.
3.Âm dụng vật liệu aramid có độ bền kéo cao để chịu được căng thẳng mạnh và ngăn ngừa sốc và súng.
4.Phát triển nhiệt nhỏ, sự thay đổi của vòng cung của đường dây cáp là nhỏ khi nhiệt độ thay đổi rất nhiều.
5Lớp vải aramid hai lần như một thành phần sức mạnh, đáp ứng môi trường khắc nghiệt như khu vực hồ muối ở độ cao cao hoặc đường dài hơn 800 mét.
6.Ba lớp vỏ, PE / AT như áo khoác bên ngoài.
Ứng dụng
1- Được sử dụng ngoài trời
2. Mạng ở những nơi có nhiễu điện từ cao
3- Truyền thông đường dài và mạng khu vực địa phương
4Hệ thống truyền tải và phân phối điện áp thấp
Thông số kỹ thuật
| Số lượng sợi cáp | / | 2 ~ 30 | 32~60 | 62~72 | |||
| Cấu trúc | / | 1+5 | 1+5 | 1+6 | |||
| Phong cách sợi | / | G.652D | |||||
| Thành viên sức mạnh trung tâm | vật liệu | mm | FRP | ||||
| Chiều kính (trung bình) | 1.5 | 1.5 | 2.1 | ||||
| Bơm lỏng | Vật liệu | mm | PBT | ||||
| Chiều kính (trung bình) | 1.8 | 2.1 | 2.1 | ||||
| Độ dày (trung bình) | 0.32 | 0.35 | 0.35 | ||||
| Max fiber/loose tube | 6 | 12 | 12 | ||||
| Màu ống | Nhận dạng đầy đủ màu sắc | ||||||
| Chiều dài dư thừa của sợi | % | 0.7~0.8 | |||||
| Chống nước | Vật liệu | / | Xem cáp | ||||
| Nội thất nội thất | vật liệu | mm | MDPE | ||||
| Vỏ bên trong | 0.9mm | ||||||
| Các thành phần tăng cường không kim loại | Vật liệu | / | Vải Aramid | ||||
| Vỏ bên ngoài | vật liệu | mm | MDPE | ||||
| Vỏ bên ngoài | 1.8mm | ||||||
| Chiều kính cáp (trung bình) | mm | 10.9 | 11.5 | 12.1 | |||
| Trọng lượng cáp (khoảng) | kg/km | 95 | 110 | 120 | |||
| Khu vực của cáp | mm2 | 93.31 | 103.87 | 114.99 | |||
| Tỷ lệ suy giảm (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| Độ bền kéo (RTS) | kn | 6 | |||||
| Max cho phép căng ((MAT) | kn | 2.5 | |||||
| Căng suất hoạt động trung bình hàng năm (EDS) | kn | 3.2 | |||||
| Young's modulus | kn/mm2 | 7.8 | |||||
| Tỷ lệ mở rộng nhiệt | 10-6/C | 9 | |||||
| Kháng nghiền | Mãi dài | N/100mm | 1100 | ||||
| Thời gian ngắn | 2200 | ||||||
| Cho phép bán kính cong | tĩnh | mm | 15 của OD | ||||
| năng động | 20 của OD | ||||||
| Nhiệt độ | Khi đẻ trứng | °C | -20~+60 | ||||
| Lưu trữ và vận chuyển | -40~+70 | ||||||
| chạy | -40~+70 | ||||||
| Phạm vi áp dụng | Thích hợp cho mức điện áp dưới 110kV, tốc độ gió dưới 25m/s, băng 5mm | ||||||
| Dấu hiệu cáp |
Tên công ty ADSS-××B1-PE-100M DL/T 788-2001 ×××M Năm (Hoặc theo yêu cầu của khách hàng) |
||||||
Lưu ý:Bảng dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.

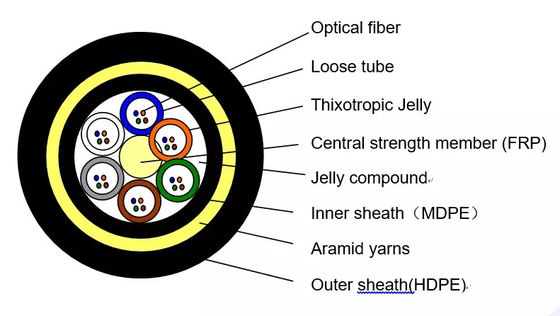

Cấu trúc sản phẩm
