Cáp quang ADSS 100 Span 48 lõi

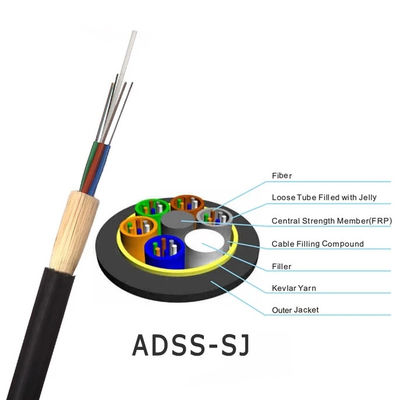

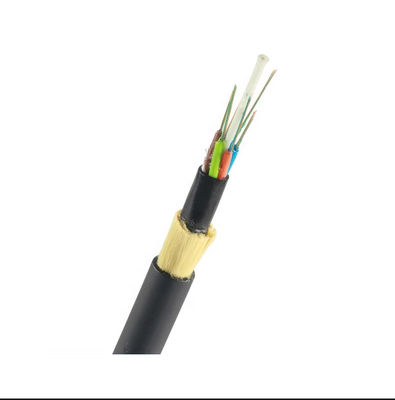

Cáp ADSS bị lỏng ống bện.Các sợi, 250μm , được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được đổ đầy hợp chất làm đầy chống nước.Các ống (và chất độn) được mắc xung quanh FRP (Nhựa gia cố sợi) như một thành phần cường độ trung tâm phi kim loại thành một lõi cáp tròn và nhỏ gọn.Sau khi lõi cáp được đổ đầy hợp chất làm đầy.nó được bao phủ bởi lớp vỏ bên trong PE (polyethylene) mỏng.Sau khi lớp sợi aramid bện được phủ lên lớp vỏ bên trong làm thành phần chịu lực, cáp được hoàn thiện với lớp vỏ ngoài PE hoặc AT (chống dò đường).
Đặc trưng
1. Có thể được cài đặt mà không cần tắt nguồn.
2. Hiệu suất AT tuyệt vời.Điện cảm tối đa tại điểm vận hành của áo khoác AT có thể đạt tới 25kV.
3. Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải trọng do băng và gió gây ra cũng như tải trọng lên tháp và cột chống.
4. Chiều dài nhịp lớn và nhịp lớn nhất trên 200m.
5. Hiệu suất tốt sức bền và nhiệt độ.
6. Tuổi thọ thiết kế là hơn 30 năm.
Các ứng dụng
1. Tuyến đường sắt và cột viễn thông.
2. Hệ thống truyền tải và phân phối hạ thế.
3. Truyền thông mạng cục bộ và đường dài.
4.Mạng ở những nơi có nhiễu điện từ cao.
Thông số kỹ thuật chung
| Loại cáp | ADSS |
| Loại sợi | G652D |
| Ứng dụng | Viễn thông đường dài, mạng LAN trong khu vực có điện thế cao hoặc truy nhập mạng viễn thông; |
| Các phương pháp cài đặt được đề xuất | Hệ thống truyền tải điện, khu vực nhiều sấm sét và suy hao điện từ cao |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70℃ |
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) | 1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm | 1310nm 1383nm 1550nm |
＜0,35 ＜0,35 ＜0,22 |
dB/km dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán | 1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) | 1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ | Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
Tiêu chuẩnCmàu sắcTÔIxác định sợi
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | đá phiến | Trắng |
| KHÔNG. | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu đỏ | Đen | Màu vàng | màu tím | Hồng | nước |
Thiết kế cáp
| Mặt hàng | mô tả | ||
| Sợi quang (G.652.D) | 12F | 24F | |
| ống lỏng lẻo | Vật liệu | PBT (Polybutylene Terephthalate) | |
| Sợi mỗi ống | 4 | 4 | |
| số | 3 | 6 | |
| thanh phụ | số | 3 | 0 |
| Thành viên sức mạnh trung tâm | Vật liệu | FRP (Nhựa gia cường sợi thủy tinh) | |
| vật liệu chặn nước | sợi chặn nước | ||
| thành viên sức mạnh bổ sung | sợi aramid | ||
| vỏ bọc bên ngoài | Vật liệu | HDPE đen | |
| độ dày | Danh nghĩa: 1,6 mm | ||
| Đường kính danh định của cáp (± 0,3mm) | 10,0 | ||
| Cáp xấp xỉ.trọng lượng (kg/km) | 78 | ||
| Căng thẳng định mức (RTS) | 4.5KN | ||
| Căng thẳng làm việc tối đa (40%RTS) | 1.8KN | ||
| Căng thẳng hàng ngày (15-25%RTS) | 0,675-1,125KN | ||
| nhịp tối đa cho phép | 100m | ||
| Người mình thích | Thời gian ngắn | 2200N/100mm | |
| Phạm vi nhiệt độ áp dụng | Hoạt động | -40℃~+70℃ | |
| Cài đặt | -10℃~+50℃ | ||
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Bán kính uốn | Cài đặt | 20 lần đường kính cáp | |
| Hoạt động | 10 lần đường kính cáp | ||
Sản phẩmSkết cấu
CápScây thạch thảomđóng thuyền
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
b.Năm của nhà sản xuất
c.Loại cáp và sợi quang
đ.Dấu chiều dài (in trên mỗi mét bình thường)
đ.Hoặc như yêu cầu của khách hàng.
