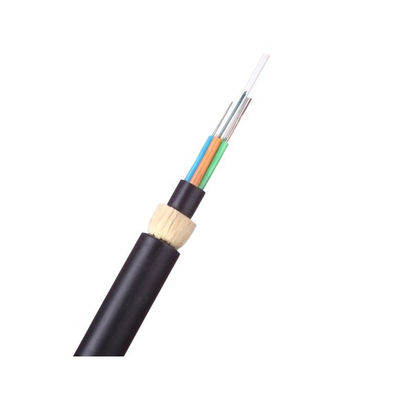

Tự hỗ trợ Cáp quang ADSS Vỏ ngoài màu đen Màu sắc dễ dàng cài đặt

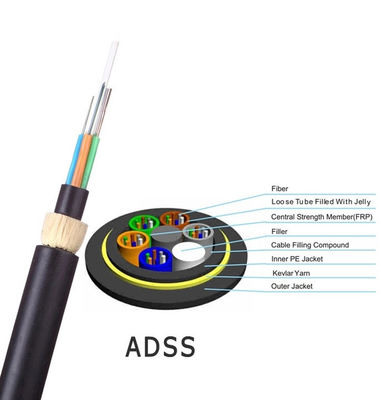

Cáp quang ADSS sử dụng cấu trúc bện lớp lỏng lẻo.Sợi quang 250 µM được bọc trong một ống lỏng làm bằng vật liệu có mô đun cao, chứa đầy hợp chất chống thấm nước.Ống lỏng lẻo (và dây nhồi) được xoắn quanh lõi gia cố trung tâm phi kim loại (FRP) để tạo thành lõi cáp nhỏ gọn và khoảng trống của lõi cáp được lấp đầy bằng thuốc mỡ chặn nước.Lõi cáp được ép đùn với lớp vỏ bên trong bằng polyetylen (PE), sau đó được xoắn bằng aramid để gia cố, và cuối cùng được đùn bằng lớp vỏ ngoài bằng polyetylen (PE) hoặc ở lớp vỏ ngoài
Đặc trưng
1. Sợi có thể thấm nước giúp bảo vệ nước một lần nữa (cấu trúc lõi khô)
2. Kết cấu phi kim loại
3. Các thành viên cường độ trung tâm polyme gia cố bằng sợi thủy tinh và các thành viên cường độ ngoại vi sợi aramid cung cấp sức mạnh tuyệt vời
4. Ống đệm linh hoạt cung cấp vỏ thiết bị đầu cuối dễ xử lý
5. Dây bện SZ một lớp hạn chế ứng suất của ống sợi
6. Ống gel thixotropic thân thiện với sợi để đảm bảo bảo vệ sợi
7.TIA 598 mã màu tiêu chuẩn
Cấu trúc ống sợi 8,6 hoặc 12
Các ứng dụng
1.Được áp dụng để phân phối ngoài trời
2. Truyền thông mạng cục bộ và đường dài
3. Hệ thống truyền tải và phân phối hạ thế
4. Tuyến đường sắt và cột viễn thông
Đặc điểm kỹ thuật chung
| Loại cáp | ADSS |
| Loại sợi | G652D |
| Ứng dụng | Viễn thông đường dài, mạng LAN trong khu vực có điện thế cao hoặc truy nhập mạng viễn thông; |
| Các phương pháp cài đặt được đề xuất | Hệ thống truyền tải điện, khu vực nhiều sấm sét và suy hao điện từ cao |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70℃ |
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) | 1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm | 1310nm 1383nm 1550nm |
＜0,35 ＜0,35 ＜0,22 |
dB/km dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán | 1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) | 1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ | Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
| Mặt hàng | mô tả | ||
| Sợi quang (G.652.D) | 12F | 24F | |
| ống lỏng lẻo | Vật liệu | PBT (Polybutylene Terephthalate) | |
| Sợi mỗi ống | 4 | 4 | |
| số | 3 | 6 | |
| thanh phụ | số | 3 | 0 |
| Thành viên sức mạnh trung tâm | Vật liệu | FRP (Nhựa gia cường sợi thủy tinh) | |
| vật liệu chặn nước | sợi chặn nước | ||
| thành viên sức mạnh bổ sung | sợi aramid | ||
| vỏ bọc bên ngoài | Vật liệu | HDPE đen | |
| độ dày | Danh nghĩa: 1,6 mm | ||
| Đường kính danh định của cáp (± 0,3mm) | 10,0 | ||
| Cáp xấp xỉ.trọng lượng (kg/km) | 78 | ||
| Căng thẳng định mức (RTS) | 4.5KN | ||
| Căng thẳng làm việc tối đa (40%RTS) | 1.8KN | ||
| Căng thẳng hàng ngày (15-25%RTS) | 0,675-1,125KN | ||
| nhịp tối đa cho phép | 100m | ||
| Người mình thích | Thời gian ngắn | 2200N/100mm | |
| Phạm vi nhiệt độ áp dụng | Hoạt động | -40℃~+70℃ | |
| Cài đặt | -10℃~+50℃ | ||
| lưu trữ & vận chuyển | -40℃~+60℃ | ||
| Bán kính uốn | Cài đặt | 20 lần đường kính cáp | |
| Hoạt động | 10 lần đường kính cáp | ||
