Cáp quang đôi ADSS ngoài trời 6 lõi

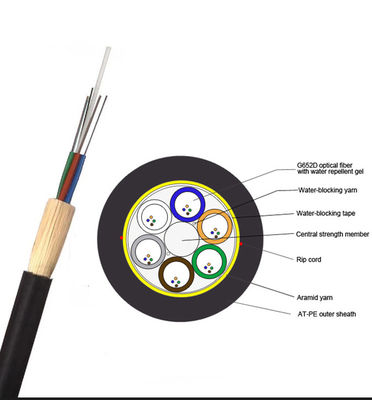

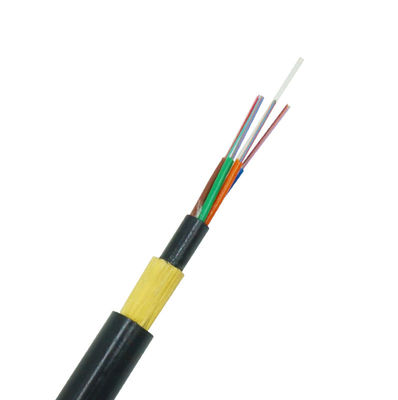

Cáp ADSS bị lỏng ống bện.Các sợi, 250μm , được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được đổ đầy hợp chất làm đầy chống nước.Các ống (và chất độn) được mắc xung quanh FRP (Nhựa gia cố sợi) như một thành phần cường độ trung tâm phi kim loại thành một lõi cáp tròn và nhỏ gọn.Sau khi lõi cáp được đổ đầy hợp chất làm đầy.nó được bao phủ bởi lớp vỏ bên trong PE (polyethylene) mỏng.Sau khi lớp sợi aramid bện được phủ lên lớp vỏ bên trong làm thành phần chịu lực, cáp được hoàn thiện với lớp vỏ ngoài PE hoặc AT (chống dò đường).
Đặc trưng
1. Hiệu suất cơ học và nhiệt độ tốt
2. Ống lỏng có độ bền cao có khả năng chống thủy phân
3. hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của chất xơ
4. Sức đề kháng và tính linh hoạt
5. Các biện pháp sau đây được thực hiện để đảm bảo độ kín nước của cáp
6. Nhựa gia cường sợi đơn là thành viên sức mạnh trung tâm
7. Hợp chất làm đầy ống lỏng lẻo
Làm đầy lõi cáp 8.100%
Các ứng dụng
1. Thích hợp cho tất cả các loại đường trên không
2. Thông qua phân phối ngoài trời
3. Hệ thống truyền tải và phân phối hạ thế
4. Tuyến đường sắt và cột viễn thông
Thông số kỹ thuật
|
Khoảng cách : 100m
|
dưới 110kv
|
lõi 2~30
|
|
tham số cấu trúc
|
Thành phần sức mạnh trung tâm: FRP
|
Đường kính: 1.5mm
|
|
Ống lỏng (đầy thạch)
|
Đường kính ngoài: 1.8mm
|
|
|
vỏ bọc bên trong PE
|
Độ dày: 0,9mm
|
|
|
Vỏ ngoài PE
|
Độ dày: 1,8mm
|
|
|
Thông số kỹ thuật
|
Đường kính ngoài của cáp
|
11mm
|
|
diện tích mặt cắt cáp
|
95,03 mm2
|
|
|
mô hình sợi
|
G.652
|
|
|
trọng lượng của cáp
|
98kg/km
|
|
|
Độ bền kéo định mức (RTS)
|
10 kn
|
|
|
Lực căng tối thiểu cho phép (MAT)
|
4kn
|
|
|
EDS
|
3.2kn
|
|
|
mô đun Young
|
7,8 kn/mm2
|
|
|
Hệ số giãn nở nhiệt
|
1,8 10-6/°C
|
|
|
sức đề kháng chéo
|
Dài hạn: 1100 n/100mm
|
|
|
Ngắn hạn:2200 n/100mm
|
||
|
Phép bán kính cong
|
Dài hạn (khi chạy) 220 mm
|
|
|
Ngắn hạn (khi đặt) 360 mm
|
||
|
Nhiệt độ hoạt động
|
Khi đặt -15~+60 °C
|
|
|
|
Khi vận chuyển hoặc chạy: -40~+70°C
|
|
|
chiều dài sợi vượt quá
|
0,5-0,7%
|
|
|
vỏ bọc bên ngoài
|
Thể dục
|
|
|
tải băng
|
5mm
|
Lưu ý: Bảng dữ liệu này chỉ có thể là tài liệu tham khảo chứ không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với nhân viên bán hàng của chúng tôi
để biết thêm thông tin chi tiết.
