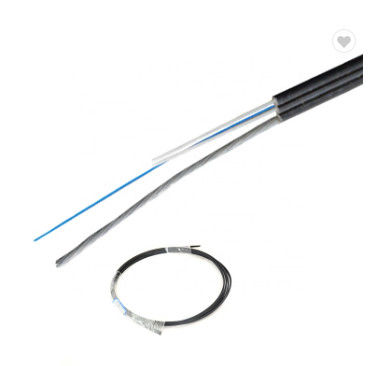

Cáp thả FTTH 4 lõi LSZH Sheath Bow Type
Các ứng dụng
Được sử dụng trong cáp truy cập oras mạng truy cập từ outdoorto trong nhà
trong mạng lưới cơ sở của khách hàng.
Được sử dụng làm cáp truy cập tòa nhà trong hệ thống phân phối cơ sở, đặc biệt được sử dụng trong cáp truy cập không dây bên ngoài.
Đặc trưng:

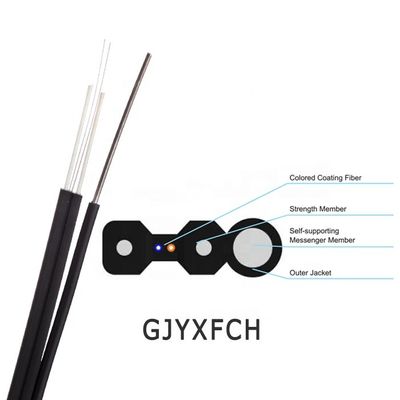

Chi tiết cấu tạo cáp:
| vật phẩm | Sự miêu tả | ||||||
| Số lượng chất xơ | 2-24cores | ||||||
| Chất xơ | kiểu | G652D / G657A / Đa chế độ | |||||
| đường kính | 250µm | ||||||
| Thành viên sức mạnh | materia | Sợi Kevlar | |||||
| Ống lỏng | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| Vỏ bọc bên ngoài | vật liệu | PVC / LSZH | |||||
| đường kính | 1.6 * 2.0-3.0 * 6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| Trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20 + 60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40 + 70 | ||||||
| Bán kính uốn tối thiểu (mm) | Dài hạn | 10D | |||||
| Uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| Tối thiểu cho phép Độ bền kéo (N) |
Dài hạn | 40 | |||||
| Tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền (N / 100mm) | Dài hạn | 200 | |||||
| Tải trọng nghiền (N / 100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| Kiểu sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | ---- | ---- | |||
| Sự phân chia | 1550nm | Ps / (nm * km) | ---- | ≤18 | ---- | ---- | Sự phân chia |
| 1625nm | Ps / (nm * km) | ---- | ≤22 | ---- | ---- | ||
| Bandwith | 850nm | MHZ.KM | ---- | ---- | > = 400 | > = 160 | Bandwith |
| 1300nm | MHZ.KM | ---- | ---- | > = 800 | > = 500 | ||
| Bước sóng phân tán bằng không | nm | 1300-1324 | > = 1302, ≤1322 |
---- | ---- | > = 1295, ≤1320 |
|
| Độ dốc không phân chia | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD tối đa Fibr riêng lẻ | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps (nm2 * k NS) |
≤0,12 | ≤0.08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | nm | > = 1180, ≤1330 |
> = 1180, ≤1330 |
---- | ---- | ---- | |
| Ngắt cáp bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ừm | 9,2 +/- 0,4 | 9,2 +/- 0,4 | ---- | ---- | ---- |
| 1550nm | ừm | 10,4 +/- 0,8 | 10,4 +/- 0,8 | ---- | ---- | ---- | |
| Số Khẩu độ (NA) |
---- | ---- | 0,200 + / -0.015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Bước (trung bình của hai chiều đo đạc) |
dB | ≤0.05 | ≤0.05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường so với chất xơ chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Tính liên tục | |||||||
| Phân tán ngược sự khác biệt hệ số |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0,10 | ≤0.08 | |
| Độ đồng đều suy giảm | dB / km | ≤0.01 | ≤0.01 | ||||
| Bộ điều chỉnh độ sáng lõi | ừm | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Đường kính ốp | ừm | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Ốp không tuần hoàn | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Đường kính lớp phủ | ừm | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Lớp phủ / chaffinch đồng tâm lỗi |
ừm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Lõi / lớp phủ lỗi hình nón | ừm | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ừm | ≤4 | ≤4 | ---- | ---- | ---- | |
