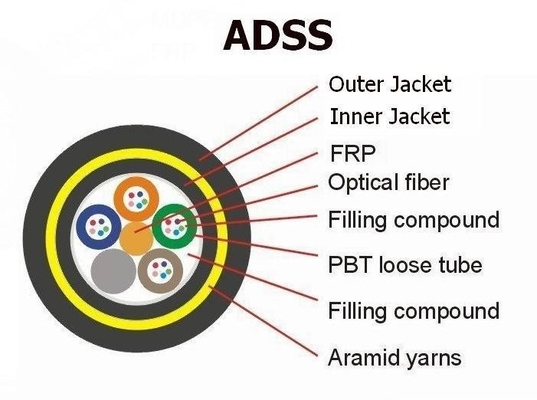

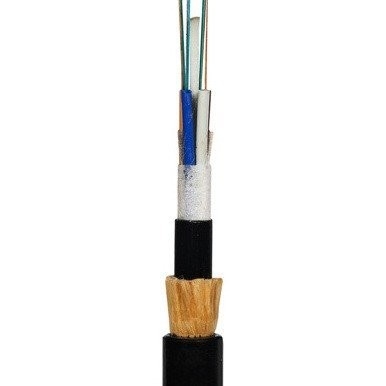

Cáp ADSS là ống lỏng. Sợi, 250μm, được đặt trong một ống lỏng làm bằng nhựa mô-đun cao. Các ống được lấp đầy với một hợp chất lấp chống nước.Các ống (và chất lấp) được gắn xung quanh một FRP (Fiber Reinforced Plastic) như một thành viên sức mạnh trung tâm không kim loại vào một lõi cáp nhỏ gọn và trònSau khi lõi cáp được lấp đầy với hợp chất lấp đầy, nó được bao phủ bằng lớp lót PE (polyethylene) mỏng.Sau khi một lớp sợi aramid được áp dụng trên lớp bên trong như một thành phần sức mạnh, cáp được hoàn thành bằng lớp vỏ ngoài PE hoặc AT (chống theo dõi).
Tình trạng thực tế của các đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS. Đối với các đường dây điện trên không dưới 110kV, lớp phủ ngoài PE được áp dụng.Đối với đường dây điện bằng hoặc lớn hơn 110kVThiết kế chuyên dụng của số lượng aramid và quy trình thắt dây có thể đáp ứng nhu cầu trên các dải trải dài khác nhau.
Cáp quang sợi không khí tự nâng toàn điện, không có vật liệu kim loại trong cấu trúc
Số lượng lớn các lõi sợi, trọng lượng nhẹ, có thể được cài đặt với đường dây điện, tiết kiệm tài nguyên
Sử dụng vật liệu aramid có độ bền cao để chịu được căng thẳng mạnh và ngăn ngừa nứt và súng
Sự mở rộng nhiệt nhỏ, sự thay đổi của vòng cung của đường dây cáp là nhỏ khi nhiệt độ thay đổi rất nhiều
Lớp vải aramid kép như thành phần sức mạnh, đáp ứng môi trường khắc nghiệt như khu vực hồ muối ở độ cao cao hoặc đường với chiều dài hơn 800 mét
Ba lớp vỏ, PE / AT như áo khoác bên ngoài
Thông số kỹ thuật
| Số lượng sợi cáp | / | 2 ~ 30 | 32~60 | 62~72 | |||
| Cấu trúc | / | 1+5 | 1+5 | 1+6 | |||
| Phong cách sợi | / | G.652D | |||||
| Thành viên sức mạnh trung tâm | vật liệu | mm | FRP | ||||
| Chiều kính (trung bình) | 1.5 | 1.5 | 2.1 | ||||
| Bơm lỏng | Vật liệu | mm | PBT | ||||
| Chiều kính (trung bình) | 1.8 | 2.1 | 2.1 | ||||
| Độ dày (trung bình) | 0.32 | 0.35 | 0.35 | ||||
| Max fiber/loose tube | 6 | 12 | 12 | ||||
| Màu ống | Nhận dạng đầy đủ màu sắc | ||||||
| Chiều dài dư thừa của sợi | % | 0.7~0.8 | |||||
| Chống nước | Vật liệu | / | Xem cáp | ||||
| Nội thất nội thất | vật liệu | mm | MDPE | ||||
| Vỏ bên trong | 0.9mm | ||||||
| Các thành phần tăng cường không kim loại | Vật liệu | / | Vải Aramid | ||||
| Vỏ bên ngoài | vật liệu | mm | MDPE | ||||
| Vỏ bên ngoài | 1.8mm | ||||||
| Chiều kính cáp (trung bình) | mm | 10.9 | 11.5 | 12.1 | |||
| Trọng lượng cáp (khoảng) | kg/km | 95 | 110 | 120 | |||
| Khu vực của cáp | mm2 | 93.31 | 103.87 | 114.99 | |||
| Tỷ lệ suy giảm (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| Độ bền kéo (RTS) | kn | 6 | |||||
| Max cho phép căng ((MAT) | kn | 2.5 | |||||
| Căng suất hoạt động trung bình hàng năm (EDS) | kn | 3.2 | |||||
| Young's modulus | kn/mm2 | 7.8 | |||||
| Tỷ lệ mở rộng nhiệt | 10-6/C | 9 | |||||
| Kháng nghiền | Mãi dài | N/100mm | 1100 | ||||
| Thời gian ngắn | 2200 | ||||||
| Cho phép bán kính cong | tĩnh | mm | 15 của OD | ||||
| năng động | 20 của OD | ||||||
| Nhiệt độ | Khi đẻ trứng | °C | -20~+60 | ||||
| Lưu trữ và vận chuyển | -40~+70 | ||||||
| chạy | -40~+70 | ||||||
| Phạm vi áp dụng | Thích hợp cho mức điện áp dưới 110kV, tốc độ gió dưới 25m/s, băng 5mm | ||||||
| Dấu hiệu cáp |
Tên công ty ADSS-××B1-PE-100M DL/T 788-2001 ×××M Năm (Hoặc theo yêu cầu của khách hàng) |
||||||
Lưu ý:Bảng dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.
Cáp được cung cấp theo chiều dài được chỉ định trong PI hoặc theo yêu cầu.Độ kính thùng tối thiểu của trống sẽ không ít hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được niêm phong bằng nắp bảo vệ nhựa để ngăn chặn nước thâm nhập.Báo cáo kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho mỗi sợi được gắn bên trong trống.
