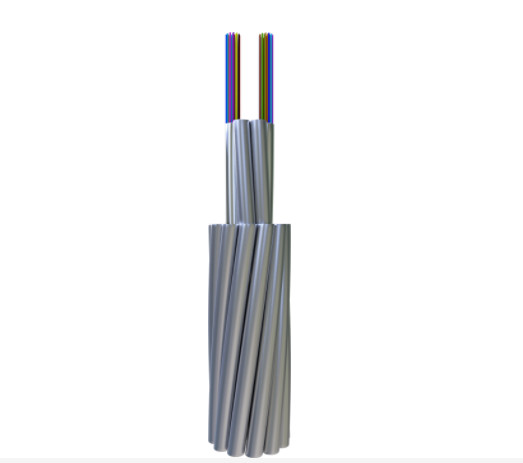

Sợi quang tổng hợp dây thép nối ống đất

Một OPGW là một dây có sợi quang bên trong và phục vụ hai mục đích: như một dây nối đất và cho truyền thông. Nó được sử dụng chủ yếu cho các đường truyền thông là 110KV, 220KV, 500KV, 750KV,và chi phí chung mới.

Đặc điểm

Các ống thép không gỉ chứa gel bảo vệ và hỗ trợ sợi quang. Kiểm soát cẩn thận đảm bảo hiệu suất tốt trong các điều kiện khác nhau. Nhiều sợi phù hợp với các ống lớn hơn.Điều này làm cho nó mạnh mẽ và đáng tin cậy với tính chất điện và cơ học tốt.





	Sự suy giảm				Dải băng thông		Phân tán chế độ phân cực
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sợi riêng lẻ	Giá trị liên kết thiết kế (M=20, Q=0,01%)
G652D	️	️	≤ 0,35dB/km	≤0,21dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
G655	️	️	️	≤0,22dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
50/125μm	≤ 3,0dB/km	≤1,0dB/km	️	️	≥ 600MHz.km	≥1200MHz.km	️	️
62.5/125μm	≤ 3,5 dB/km	≤1,0dB/km	️	️	≥200MHz.km	≥ 600MHz.km	️	️

Hiệu suất

	Phân loại	Vật liệu	Giá trị
Xây dựng	Sợi quang	G652D/G655 vv	2 - 144
	ống bảo vệ	Bụi thép không gỉ	1.5 - 6mm
	Đường bị mắc cạn	Sợi AS/sợi AA/Al Rod	1.5 - 6mm
	Chiều kính tối đa		30mm
	Tối đa.		500mm2
Đặc điểm	Theo các tiêu chuẩn như DL/T 832, IEC60794-4-10, IEEE1138
	Độ bền kéo tối đa (RTS) (kN)		700
	Max. Crush Strength ((N/100mm)		3000
	Max. Khả năng điện ngắn (40 °C đến 200 °C) ((kA2s)		2000
	Tối thiểu bán kính uốn cong (Động lực)		20D
	Tối thiểu bán kính uốn cong (Đi tĩnh)		15D
Hiệu suất môi trường	Cài đặt (°C)		-10 đến +50
	Vận chuyển và vận hành (°C)		-40 đến +65

Lưu ý: D là đường kính của cáp.

Loại cụ thể và dữ liệu kỹ thuật

Không, không.	Dữ liệu kỹ thuật
	Loại sản phẩm	Loại cấu trúc	Tối đa Đếm đi	Phần của dây AS (mm2)	Chiều kính (mm)	Trọng lượng cáp (kg/km)	Độ bền kéo (kN)	20°CDC Kháng chiến (Ω/km)	Năng lượng dòng điện ngắn hạn (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, Đơn vị quang học 2/2.5	48	≈90	13.2	≤ 641	≥ 112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Đơn vị quang học 2/2.5	48	≈90	13.2	≤ 457	≥ 57	≤0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, Đơn vị quang học 1/2.5	24	≈100	13.2	≤ 674	≥ 118	≤0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Đơn vị quang học 1/2.5	24	≈100	13.2	≤ 479	≥ 60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, Đơn vị quang học 1/2.5	24	≈110	14	≤ 760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, Đơn vị quang học 1/2.6	24	≈110	14.3	≤ 791	≥ 140	≤0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, Đơn vị quang học 1/2.7	24	≈37 ≈74 ((AA)	14.1	≤ 473	≥ 67	≤0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, Đơn vị quang học 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, Đơn vị quang học 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Đơn vị quang học 1/2.8	36	≈ 120	14.6	≤582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, đơn vị quang học 2/2.9	72	≈ 120	15.2	≤832	≥147	≤0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, đơn vị quang học 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Đơn vị quang học 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, Đơn vị quang học 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Đơn vị quang học 1/2.9	36	≈130	15.2	≤ 751	≥102	≤0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Đơn vị quang học 1/2.9	36	≈130	15.2	≤ 624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, Đơn vị quang học 1/3.1	36	≈140	16.1	≤ 995	≥ 175	≤0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, Đơn vị quang học 1/3.1	36	≈140	16.1	≤850	≥ 115	≤0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, Đơn vị quang học 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤0.31	≥ 170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, Đơn vị quang học 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, Đơn vị quang học 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, Đơn vị quang học 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤0.33	≥ 195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, Đơn vị quang học 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Đơn vị quang học 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, Đơn vị quang học 1/3.4	48	≈170	17.6	≤1190	≥ 198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, Đơn vị quang học 2/3.5	72	≈170	18.2	≤1187	≥ 199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, Đơn vị quang học 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, Đơn vị quang học 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥ 175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, Đơn vị quang học 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, Đơn vị quang học 1/3.5	48	≈180	18.2	≤ 888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Đơn vị quang học 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥ 243.4

Các loại sợi quang khác và số lượng, dây sợi có sẵn theo yêu cầu.

Đặc điểm thử nghiệm cơ khí và môi trường

Điểm	Phương pháp thử nghiệm	Yêu cầu
Căng thẳng	IEC 60794-1-2-E1 Trọng lượng: theo cấu trúc cáp Chiều dài mẫu: không dưới 10m, chiều dài liên kết không dưới 100m Thời gian: 1 phút	40%RTS không có căng sợi bổ sung ((0,01%), không có suy giảm bổ sung (0,03dB). 60% RTS căng sợi ≤ 0,25%,thêm suy giảm ≤ 0,05dB (Không có suy giảm bổ sung sau khi thử nghiệm).
Chết tiệt	IEC 60794-1-2-E3 Trọng lượng: theo bảng trên, ba điểm Thời gian: 10 phút	Sự suy giảm bổ sung ở 1550nm ≤0.05dB/sợi; Không gây tổn thương cho các yếu tố
Thâm nhập nước	IEC 60794-1-2-F5B Thời gian: 1 giờ Độ dài mẫu: 0,5m Độ cao nước: 1m	Không rò rỉ nước.
Chu trình nhiệt độ	IEC 60794-1-2-F1 Chiều dài mẫu: Không dưới 500m Phạm vi nhiệt độ: -40°C đến +65°C Chu kỳ: 2 Thời gian kiểm tra nhiệt độ: 12h	Sự thay đổi của hệ số suy giảm sẽ ít hơn 0,1 dB/km ở 1550nm.

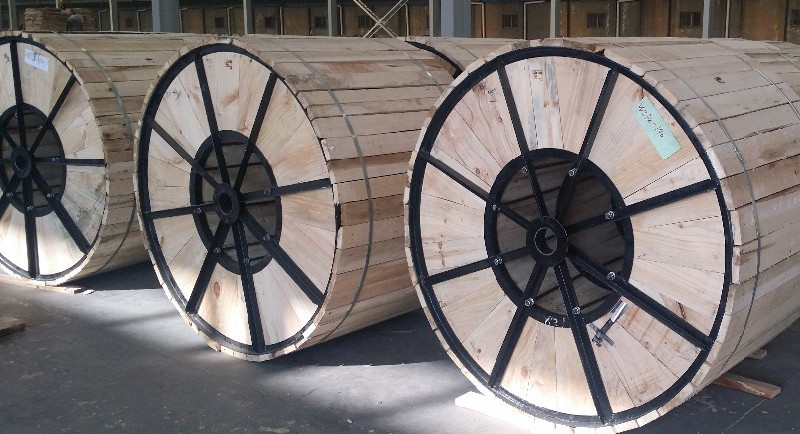

Bao bì và vận chuyển
