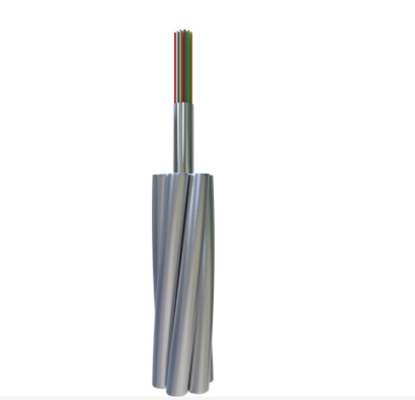

Sợi quang kết hợp dây đất trên không (một ống)

Đặc điểm

Sự bảo vệ và hỗ trợ của sợi quang được cung cấp bởi các ống thép không gỉ được lấp đầy bằng gel chống nước.Hiệu suất kéo tốt. Các ống có đường kính nhỏ và trọng lượng nhẹ, dẫn đến tải trọng bổ sung thấp trên tháp.làm cho nó dễ dàng lắp ráp.

	Sự suy giảm				Dải băng thông		Phân tán chế độ phân cực
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sợi riêng lẻ	Giá trị liên kết thiết kế (M=20, Q=0,01%)
G652D	️	️	≤ 0,35dB/km	≤0,21dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
G655	️	️	️	≤0,22dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
50/125μm	≤ 3,0dB/km	≤1,0dB/km	️	️	≥ 600MHz.km	≥1200MHz.km	️	️
62.5/125μm	≤ 3,5 dB/km	≤1,0dB/km	️	️	≥200MHz.km	≥ 600MHz.km	️	️

Xây dựng và hiệu suất

	Phân loại	Vật liệu	Giá trị
Xây dựng	Sợi quang	G652D/G655 vv	2 - 48
	ống bảo vệ	Bụi thép không gỉ	1.5 - 6mm
	Đường bị mắc cạn	Sợi AS/sợi AA/Al Rod	1.5 - 6mm
	Chiều kính tối đa		18mm
	Tối đa.		200mm2
Đặc điểm	Theo các tiêu chuẩn như DL/T 832, IEC60794-4-10, IEEE1138
	Độ bền kéo tối đa (RTS) (kN)		280
	Max. Crush Strength ((N/100mm)		2200
	Max. Khả năng điện ngắn (40 °C-200 °C) ((kA2s)		100
	Tối thiểu bán kính uốn cong (Động lực)		20D
	Tối thiểu bán kính uốn cong (Đi tĩnh)		15D
Hiệu suất môi trường	Cài đặt (°C)		-10 đến +50
	Vận chuyển và vận hành (°C)		-40 đến +65

Lưu ý: D là đường kính của cáp.

Loại cụ thể và dữ liệu kỹ thuật

Không, không.	Dữ liệu kỹ thuật
	Loại sản phẩm	Loại cấu trúc	Số lượng chất xơ	Phần của dây AS (mm2)	Chiều kính (mm)	Trọng lượng cáp (kg/km)	Độ bền kéo (kN)	20°CDC Kháng chiến (Ω/km)	Năng lượng dòng điện ngắn hạn (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Đơn vị quang học 1/3.0	24	≈40	9.0	≤304	≥ 51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, Đơn vị quang học 1/3.2	24	≈50	9.6	≤ 345	≥ 58	≤1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Đơn vị quang học 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Đơn vị quang học 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤0.70	≥ 38

Các loại sợi quang khác và số lượng, dây sợi có sẵn theo yêu cầu.

Đặc điểm thử nghiệm cơ khí và môi trường

Điểm	Phương pháp thử nghiệm	Yêu cầu
Căng thẳng	IEC 60794-1-2-E1 Trọng lượng: theo cấu trúc cáp Chiều dài mẫu: không dưới 10m, chiều dài liên kết không dưới 100m Thời gian: 1 phút	40%RTS không có căng sợi bổ sung ((0,01%), không có suy giảm bổ sung (0,03dB). 60% RTS căng sợi ≤ 0,25%,thêm suy giảm ≤ 0,05dB (Không có suy giảm bổ sung sau khi thử nghiệm).
Chết tiệt	IEC 60794-1-2-E3 Trọng lượng: theo bảng trên, ba điểm Thời gian: 10 phút	Sự suy giảm bổ sung ở 1550nm ≤0.05dB/sợi; Không gây tổn thương cho các yếu tố
Thâm nhập nước	IEC 60794-1-2-F5B Thời gian: 1 giờ Độ dài mẫu: 0,5m Độ cao nước: 1m	Không rò rỉ nước.
Chu trình nhiệt độ	IEC 60794-1-2-F1 Chiều dài mẫu: Không dưới 500m Phạm vi nhiệt độ: -40°C đến +65°C Chu kỳ: 2 Thời gian kiểm tra nhiệt độ: 12h	Sự thay đổi của hệ số suy giảm sẽ ít hơn 0,1 dB/km ở 1550nm.
